二氧化硫變送器
產品型號：RS-SO2*-N01-2-*
我司設計的二氧化硫變送器，采用電化學二氧化硫傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
相關產品
110液晶氣體變送器
超聲波六氟化硫氧氣溫濕度變送器
多合一氣體檢測儀
C3氣體變送器
臭氧氣體檢測儀
單氣體檢測儀
4G氣體變送器
氧氣變送器
復合式多氣體檢測儀
氫氣變送器
硫化氫變送器
光學冷媒變送器
產品詳情
產品概述
我司設計的二氧化硫變送器，采用電化學二氧化硫傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。適用于需要監測二氧化硫泄漏濃度的場合。
功能特點
量程0-20ppm、0-2000ppm可選，其他量程亦可定做。
測量精度高，可達±3%FS以內,重復性可達2%以內。
可選配高品質OLED顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
現場供電采用10~30V直流寬壓供電，可適應現場多種直流電源。
產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。
主要技術參數
485型：
| 供電電源 | 10~30V DC |
| 平均功耗 | 0.18W |
| 輸出信號 | 485 |
| 溫度測量范圍 | -40℃~80℃ |
| 溫度精度 | ±0.5℃（25℃） |
| 濕度測量范圍 | 0~100%RH |
| 濕度精度 | ±3%RH（60%RH,25℃） |
| 工作溫度 | -20~50℃ |
| 工作濕度 | 15~90%RH 無冷凝 |
| 工作壓力 | 90~110kPa |
| SO2分辨率 | 20ppm:0.1ppm |
| 2000ppm:1ppm | |
| 重復性 | ≤2% |
| 響應時間 | 20ppm:≤45s |
| 2000ppm:≤70s | |
| 預熱時間 | ≥5min |
| 檢測精度 | ±5%FS或±10% |
| 零點漂移 | 20ppm:≤±0.5ppm |
| 2000ppm:≤±4ppm | |
| 穩定性 | ≤2%信號值/月 |
模擬量型：
| 供電電源 | 10~30V DC（0~10V輸出型 只能24V供電） |
| 平均功耗 | 0.18W |
| 輸出信號 | 4~20mA、0~5V、0~10V |
| 工作溫度 | -20~50℃ |
| 工作濕度 | 15~90%RH 無冷凝 |
| 工作壓力 | 90~110kPa |
| SO2分辨率 | 20ppm:0.1ppm |
| 2000ppm:1ppm | |
| 重復性 | ≤2% |
| 響應時間 | 20ppm:≤45s |
| 2000ppm:≤70s | |
| 預熱時間 | ≥5min |
| 檢測精度 | ±5%FS或±10% |
| 零點漂移 | 20ppm:≤±0.5ppm |
| 2000ppm:≤±4ppm | |
| 穩定性 | ≤2%信號值/月 |
WIFI型：
| 供電電源 | 10~30V DC |
| 平均功耗 | 0.18W |
| 溫度測量范圍 | -40℃~80℃ |
| 溫度精度 | ±0.5℃(25℃） |
| 濕度測量范圍 | 0~100%RH |
| 濕度精度 | ±3%RH（60%RH,25℃） |
| 工作溫度 | -20~50℃ |
| 工作濕度 | 15~90%RH 無冷凝 |
| 工作壓力 | 90~110kPa |
| SO2分辨率 | 20ppm:0.1ppm |
| 2000ppm:1ppm | |
| 重復性 | ≤2% |
| 響應時間 | 20ppm:≤45s |
| 2000ppm:≤70s | |
| 預熱時間 | ≥5min |
| 檢測精度 | ±5%FS或±10% |
| 零點漂移 | 20ppm:≤±0.5ppm |
| 2000ppm:≤±4ppm | |
| 穩定性 | ≤2%信號值/月 |
| WIFI 通信參數 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密類型WEP/TKIP/AES |
| 配置工具 | 《藍牙碰一碰配置》 |
以上所有規格參數均在環境條件：溫度 20℃、相對濕度 50%RH、1 個大氣壓，待測氣體濃度最大不超過傳感器量程的環境下測得。
產品選型
| RS- | 公司代號 | |||||
| SO2- | SO2濃度變送傳感器 | |||||
| SO2WS- | SO2濃度溫濕度三合一變送傳感器（模擬量型無此型號，OLED顯示無此選型，管道式無此選型） | |||||
| N01- | RS485（ModBus協議） | |||||
| I20- | 4~20mA電流輸出 | |||||
| V05- | 0~5V電壓輸出 | |||||
| V10- | 0~10V電壓輸出 | |||||
| WIFI- | WIFI方式上傳（OLED顯示無此選型） | |||||
| 4G- | 4G方式上傳（OLED顯示無此選型） | |||||
| LORA- | LoRa方式上傳（OLED顯示無此選型） | |||||
| 2- | 壁掛王字殼 | |||||
| OLED- | 壁掛王字殼OLED顯示 | |||||
| 2FL- | 王字殼管道式 | |||||
| OLEDFL- | 王字殼OLED顯示管道式 | |||||
| 2Y- | 壁掛王字殼SO2傳感器外延型 | |||||
| 2YOLED- | 壁掛王字殼OLED顯示SO2傳感器外延型 | |||||
| 20P- | 量程0~20ppm | |||||
| 2000P- | 量程0~2000ppm | |||||
| 2 | 內置PE頭，單二氧化硫選用此型號 | |||||
| 4 | 內置精裝探頭，二氧化硫溫濕度一體默認選用此型號 | |||||
| 5 | 外延精裝探頭，三合一可選此型號 | |||||

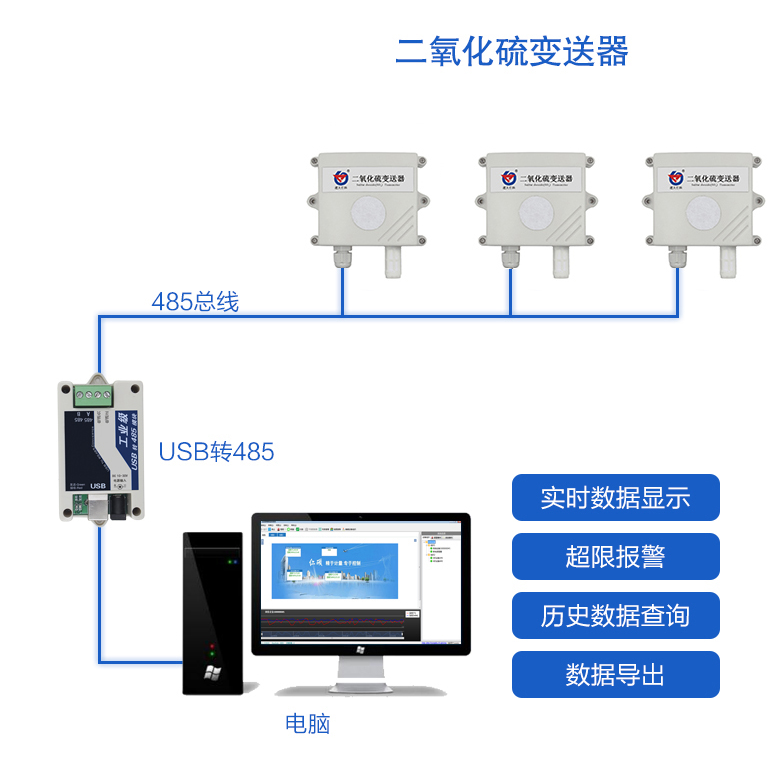

系統框架圖

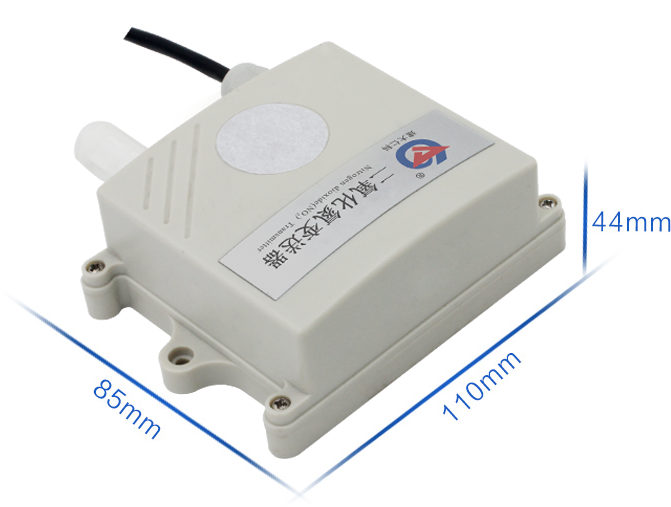

尺寸說明

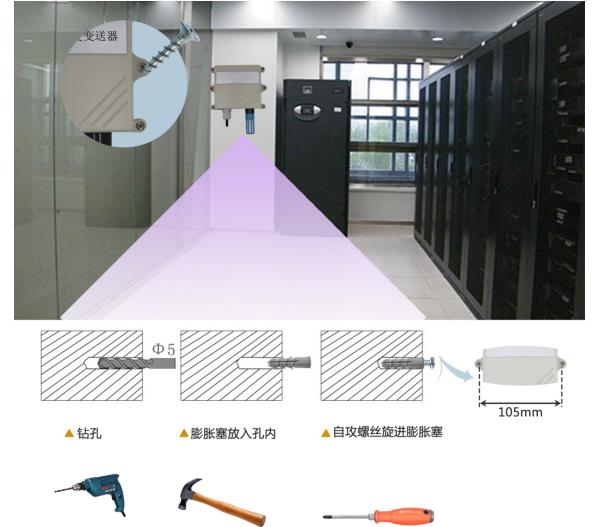

安裝說明
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
