產品型號:KH-CQ-R12
蟲情測報儀(R6款)
小蟲體智能測報系統(R9款)
害蟲遠程監測站
固定式孢子捕捉儀
蟲情測報儀(R5款)
色誘蟲情測報儀(R10款)
蟲情測報儀(R4款)
蟲情測報儀(R2款)
高空測報燈
便攜式全自動孢子捕捉分析儀
全自動孢子捕捉分析儀
蟲情測報儀(R3款)
產品概述
由我公司自主研發的吸蟲塔智能測報系統,是一款集自動化蟲情采集、實時監測與數據分析于一體的現代農業裝備。系統基于空氣動力學原理,通過高效負壓抽吸裝置,精準捕獲飛經監測區域的蚜蟲等微小害蟲,并自動完成殺蟲、樣本收集及高清影像記錄全流程。
本系統顯著提升蟲情監測效率,降低人工成本,適用于大田作物、設施農業及生態研究領域,助力農業數字化轉型與綠色防控體系建設。
本系統不僅適用于農田害蟲的監測和防控,還可以用于林業、牧業、蔬菜、煙草、茶葉、藥材等多個領域。
功能特點
全流程自動化?:無需人工干預,可實現24小時不間斷作業,支持吸蟲-滅殺-存儲-拍攝一體化操作。
可通過攝像頭實時采集蟲子情況,所拍攝圖像清晰度能夠達到人工識別昆蟲種類的要求。
內置定位功能,可在平臺地圖查看設備站點等數據,方便用戶查看。
時段控制:根據靶標害蟲生活習性規律,設定工作時間段。?
觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫以及設備各個部件的當前運行狀態。
遠紅外蟲體處理倉,致死率不低于98%,蟲體的完整率不小于95%。
照片數據通過云端傳輸至服務器后,由人工智能系統完成蟲體圖像的自動識別分析,并輸出蟲害數量統計及種類分類結果。
主要技術參數
| 供電電壓 | 220V AC |
| 功耗 | 待機≤10W 整燈功率≤200W |
| 通信方式 | 4G上傳 |
| 網口上傳 | |
| 工作環境 | 0~70℃ |
| 0~85%(相對濕度)、無凝結 | |
| 絕緣電阻 | ≥2.5M?(漏電保護) |
| 攝像頭像素 | 500萬/800萬/1200萬/2000萬像素高清圖片可選 |
| 顯示屏 | 7寸/10寸安卓觸摸屏 |
產品選型
| KH- | 公司代號 | |||||
| CQ- | 蟲情測報儀系列 | |||||
| R12- | 吸蟲塔智能測報系統 | |||||
| 7LCD- | 7寸觸摸屏 | |||||
| 10LCD | 10寸觸摸屏 | |||||
| 4G- | 4G上傳 | |||||
| ETH- | 網口上傳 | |||||
| 5 | 500萬像素 | |||||
| 8 | 800萬像素 | |||||
| 12 | 1200萬像素 | |||||
| 20 | 2000萬像素高清圖片 | |||||

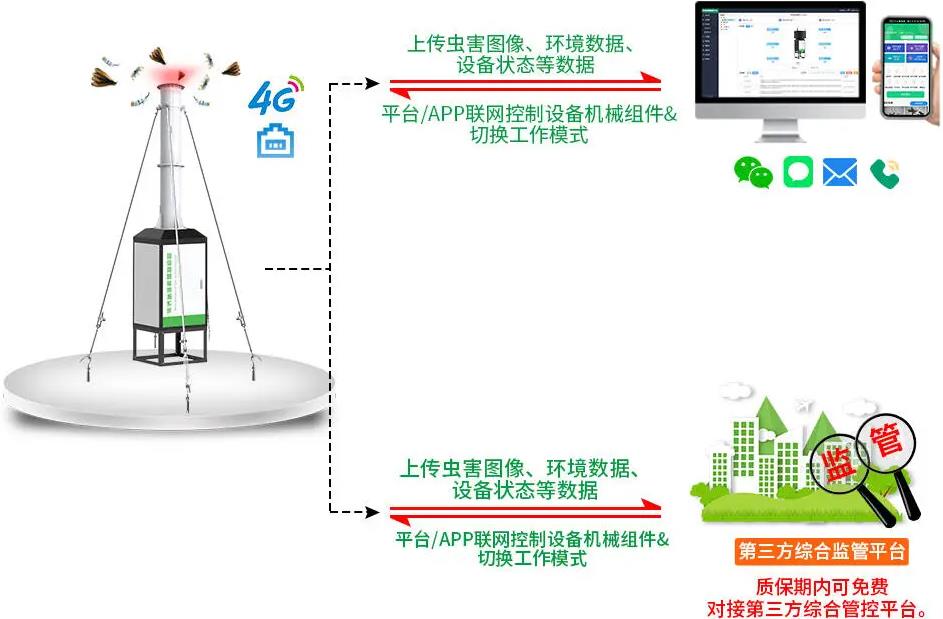

系統框架圖

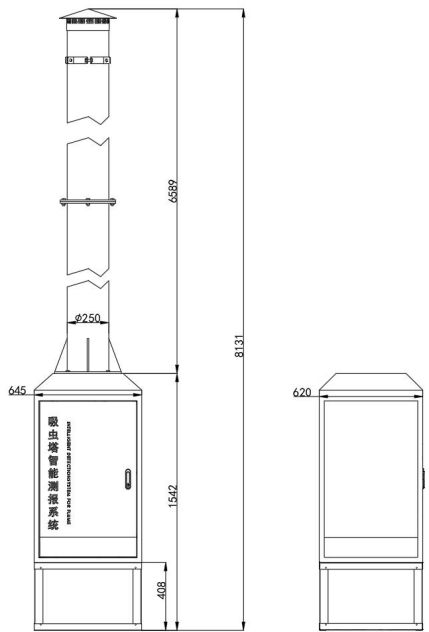

尺寸說明

單位:mm
安裝說明

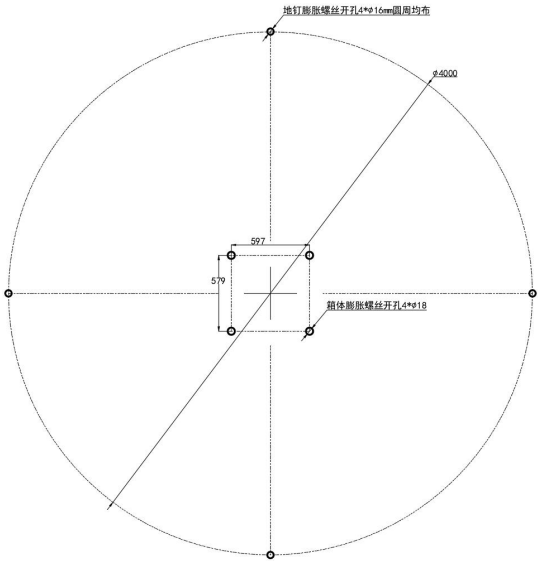

(1)選擇好小麥蚜蟲檢測柜體安裝位置,盡可能提前預制平坦硬質水泥高臺,再根據底座固定尺寸(單位:mm)和地釘進行打孔。

(2)使用配件里的膨脹螺絲裝到打好 4 個孔位中。
(3)將設備底座的 4 個膨脹螺絲孔位對應好,用扳手擰緊固定,即可。
(4)將設備的箱體安裝到底座上,并用螺絲固定
(5)將兩節風管對接(無加強筋的法蘭端對接),并用螺絲固定。
(6)將單法蘭的風管的頂部安裝防鳥帽,并在防鳥帽的下方 30cm 處安裝抱箍(鋼絲繩孔對齊風管加強筋)。
(7)抱箍安裝完畢后裝上鋼絲繩,鋼絲繩需用卡扣鎖緊。
(8)利用吊車將風管吊起將風管安裝到殼體上。
(9)確定好鋼絲繩長度,鋼絲繩另一端安裝花籃螺絲緊線器,并用卡扣鎖緊。
(10)花籃螺絲緊線器勾住地釘,并收緊鋼絲繩。

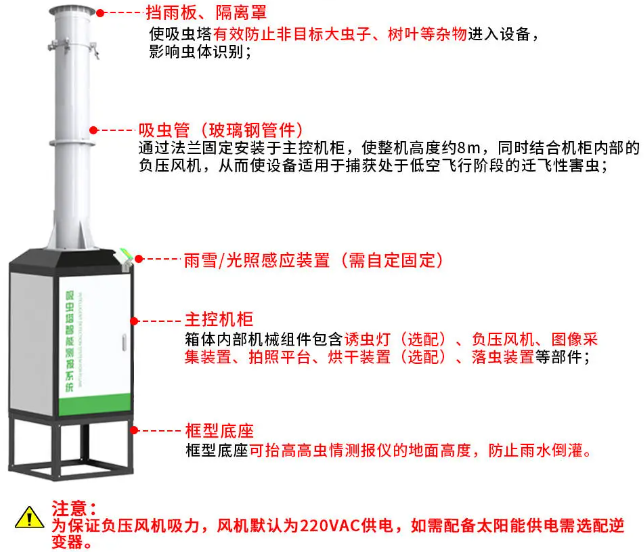

接口說明
