產品型號:RS-WS-4G-6-*
4G溫濕度變送記錄儀
嵌入式溫濕度記錄儀4G版
低功耗4G溫濕度傳感器(4G-C3)
4G王字殼溫濕度傳感器
NB型溫濕度傳感器
4G車載多探頭溫濕度記錄儀
壁掛保溫箱溫濕度記錄儀
4G壁掛王字殼露點溫濕度變送器
NB型大屏溫濕度變送器
低功耗4G溫濕度變送器(C5殼體)
供暖溫濕度變送器
4G型多探頭溫濕度記錄儀
產品概述
RS-WS-4G-6系列是基于4G傳輸的溫濕度變送器,只需一張移動或聯通的SIM卡(4G選型支持全網通),就可以通過網絡基站將采集的溫濕度數據上傳到服務器,4G通訊月流量小于30MB。可接入我司RS-RJ-K軟件平臺及本公司免費提供的環境監控云平臺。
產品采用大屏液晶顯示,具有溫濕度上下限雙控,限值自由設置,溫度、濕度憑密碼校準,4G數據傳輸等功能,內部集成報警功能模塊(蜂鳴器和繼電器),可實現超高、低溫、高、低濕時報警。產品采用瑞士原裝溫濕度測量單元,具有測量精度高,抗干擾能力強等特點,保證了產品的優異測量性能。
設備廣泛用于藥品運輸車輛、工業控制、樓宇控制、電力、計量測試、倉庫、冷庫等行業。
功能特點
瑞士原裝溫濕度測量單元,探頭線最長可達30米。
采用4G傳輸方式,無需現場布線,無距離限制。
可實現斷電告警、來電告警。
內置存儲,通信恢復后,自動續傳已存數據。
設備參數全部通過短信配置與查詢,簡單方便。
溫濕度采集頻率 2s/次,數據上傳頻率5s~10000 s/次可設。
內置報警功能,可進行報警的上下限值及回差值設置。
具有2 路常開觸點,可任意關聯報警事項輸出(選配)。
內置一路蜂鳴器,外延一路聲光報警器(選配),可實現超限聲光報警。
可實現超限短信告警、振鈴語音告警。
可接免費的RS-RJ-K軟件平臺及環境監控云平臺。
適應DC7~30V寬電壓供電或內置備用電池供電。
主要技術參數
| 供電 | 7~30VDC | |
| 功耗 | 0.5W(平均功耗) | |
| 通信接口 | 4G/GSM,中國移動或中國聯通的手機網絡 4G,中國移動或中國聯通或中國電信的手機網絡 | |
| 數據上傳 | 4G進行數據上傳,數據上傳間隔5s-10000s可設 | |
| 參數設置 | 微信參數下發 | |
| 內部存儲 | 記錄周期1min-24h可設置,記錄容量:65000組 | |
| A準精度 | 濕度 | ±2%RH(60%RH,25℃) |
| 溫度 | ±0.4℃(25℃) | |
| B準精度 (默認) | 濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃(25℃) | |
| 變送器電路工作溫度 | -20℃~+60℃,0%RH~95%RH(非結露) | |
| 探頭工作溫度 | -40℃~+120℃,默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 響應時間 | 濕度 | ≤8s(1m/s風速) |
| 溫度 | ≤25s(1m/s風速) | |
| 溫度顯示分辨率 | 0.1℃ | |
| 濕度顯示分辨率 | 0.1%RH | |
| 溫濕度刷新時間 | 1s | |
| 備用電池工作時間 | ≥72h | |
產品選型
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送、傳感器 | ||||
| 4G- | 4G方式上傳 | ||||
| 6- | 大液晶殼 | ||||
| 6J- | 大液晶殼(無繼電器輸出) | ||||
| 6WX- | 大液晶殼(上微信平臺) | ||||
| 6JWX- | 大液晶殼(上微信平臺,無繼電器輸出) | ||||
| 4 | 外置精裝探頭 | ||||
| 5 | 外延精裝探頭 | ||||
| 6 | 外延防水探頭 | ||||
| B | 外延寬溫探頭 | ||||
系統框架圖
尺寸說明

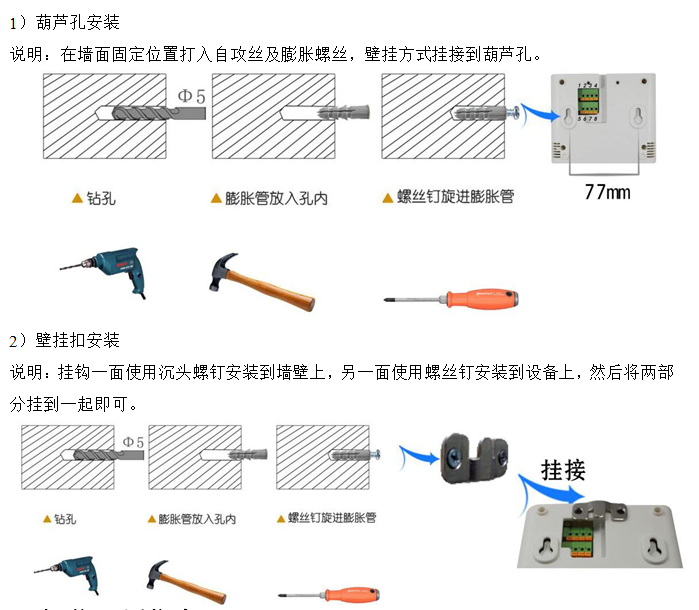

安裝說明

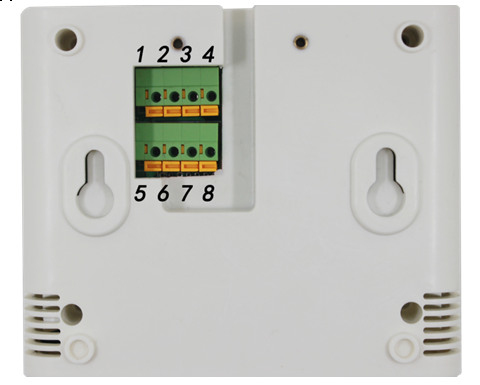

接口說明

序號 | 說明 | 序號 | 說明 |
1 | 電源正(7~30V DC) | 5 | 懸空 |
2 | 電源負 | 6 | |
3 | 第一路繼電器常開點 (選配) | 7 | 第二路繼電器常開點 (選配) |
4 | 8 |
