葉面溫濕度傳感器
產品型號：RS-WS-*-YM-1
產品概述
溫度傳感器由高精度熱敏電阻和變送器組成，可以精確測量整個范圍內的溫度。濕度傳感器基于介電常數測量原理，模擬葉片形狀，真實模擬葉片表面特征。可以通過葉片表面介電常數的變化來精確測量濕度。具有良好的靈敏度，可以檢測葉片表面的微量水分殘留。葉面溫濕度變送器采用防水設計，功耗低，可長時間連續監測。易于安裝，可以掛在溫室大棚內部或樹木枝干上可進行長時間不間斷監測。廣泛用于溫室大棚、實驗室、養殖、生產環境、人工氣候室等植物或物體表面濕度的測量。
功能特點
模仿葉面特征，快速準確測量溫濕度。
更密的葉脈紋路（15條/cm），可以檢測更小液滴，測量更靈敏。
濕度測量靈敏，可以準確檢測葉面表面濕度。
精度高，響應快，互換性好。
環氧樹脂封裝，防水防潮，壽命更久。
主要技術參數
485型：
| 直流供電（默認） | DC 5-30V | |
| 最大功耗 | 0.75W（12V DC供電） | |
| 工作溫度 | -40℃~+60℃ | |
| 濕度參數 | 量程 | 0-100%RH |
| 分辨率 | 0.1%RH | |
| 精度 | ±3%（@0-50%，25℃） | |
| 溫度參數 | 量程 | -40~80℃ |
| 分辨率 | 分辨率：0.1℃ | |
| 精度 | ±0.5℃（@25℃） | |
| 防護等級 | IP67 | |
| 密封材料 | 黑色阻燃環氧樹脂 | |
| 默認線纜長度 | 2m，線纜長度可按要求定制 | |
| 外形尺寸 | 45*15*123mm | |
| 輸出信號 | RS485(ModBus協議) | |
模擬量型
直流供電（默認） | 0-5V、4-20mA輸出 | 10-30V | |
0-10V輸出 | 18-30V | ||
最大功耗 | 電流輸出 | 0.9W | |
電壓輸出 | 0.9W | ||
工作溫度 | -40℃~+60℃ | ||
濕度參數 | 量程 | 0-100%RH | |
分辨率 | 0.1%RH | ||
精度 | ±3%（@0-50%，25℃） | ||
溫度參數 | 量程 | -40~80℃ | |
分辨率 | 分辨率：0.1℃ | ||
精度 | ±0.5℃（@25℃） | ||
防護等級 | IP68 | ||
密封材料 | 黑色阻燃環氧樹脂 | ||
默認線纜長度 | 2m，線纜長度可按要求定制 | ||
外形尺寸 | 65*15*138.5mm | ||
輸出信號 | 電流輸出 | 4~20mA | |
電壓輸出 | 0~5V/0~10V | ||
負載能力 | 電流輸出 | ≤600Ω | |
電壓輸出 | 輸出電阻≤ 250 Ω | ||
產品選型
| RS- | 公司代號 | |||
| WS- | 溫濕度變送器 | |||
| SD- | 濕度變送器 | |||
| N01- | RS485（ModBus-RTU協議） | |||
| I20- | 4-20mA電流輸出 | |||
| V05- | 0-5V電壓輸出 | |||
| V10- | 0-10V電壓輸出 | |||
| YM-1 | 葉面外觀 | |||
系統框架圖

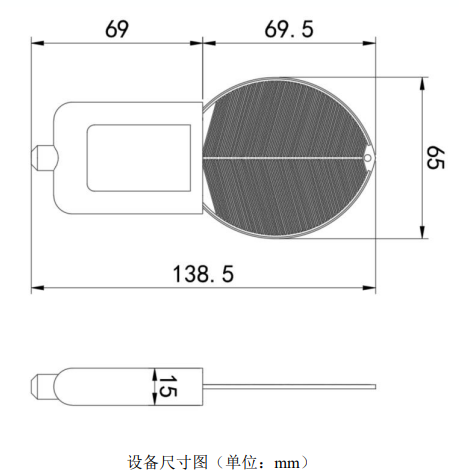

尺寸說明

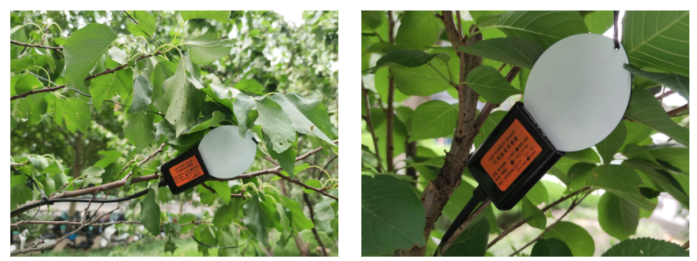

安裝說明
將葉面溫濕度變送器，放置在農作物或者樹葉旁，用非金屬絲穿過葉面傳感器前端的小孔，通過線懸掛在樹的枝干上，用鐵絲霍線將設備固定仔樹枝或莖稈上。傾斜角度和朝向與植物葉面的角度接近，即可感知葉面噴灑情況。理想的葉面濕度傳感器的位置應該安裝在距離地面1米以上的位置，可懸掛在植物上方，盡量避免太陽直射。連續工作時至少一個月清理一次設備，主要清理沉積在設備表面的冰、雪、灰塵等。
接口說明
線色 | 說明 | 備注 |
棕色 | 電源正 | 4.5~30V DC |
黑色 | 電源地 | GND |
黃色 | 485-A | 485-A |
藍色 | 485-B | 485-B |
