產品型號:RS-SCLS-N01-1
產品概述
我公司研發設計的手持式多普勒流速儀儀,采用目前最新的數字化集成電路技術與國際化的檢測技術設計而成一款全新的智能化手持式檢測儀。記錄儀采用了大尺寸的全彩液晶顯示屏,可以實時顯示讀數,同時使用了國際大廠的數字化芯片設計的檢測電路,可以做到非常高的靈敏度和出色的重復性,并且該記錄儀集測量、存儲、記錄、分析為一體。多普勒流速儀殼體采用 ABS 工程塑料,堅固防碰且可以有效的密封防水體積小、精度高、重量輕、量程覆蓋范圍廣,若選擇雙向測量版在測量流速的基礎上可以區分水流方向,對不同流向的流量進行統計,并計算出正向凈流量。適用于各行業需要對流體流速進行測量的場所,廣泛應用于明渠、河道以及非滿管管道計量監測。
功能特點
1)可直接顯示測量結果,簡單方便,測量成本低,測量速度快;
2)測量精度高,測量種類豐富;
3)大尺寸彩色顯示屏幕,界面美觀;
4)數據一鍵導出,方便快捷;
5)485設備自由接入;
6)存儲空間大,最多可存儲34萬條數據;
7)超限報警,多種提示;
8)采用高品質導氣線纜,可常年在水中浸泡;
9)設備全部采用電子設計,寬電壓供電、低功耗,無機械部件。具有測量準確、穩定的優點,可靠性高,抗干擾性強;
10)雙向測量版在測量流速的基礎上可以區分水流方向,統計正累計流量,負累計流量以及計算凈流量。
主要技術參數
| 供電方式 | 電池供電(5000mAh鋰電池) |
| 顯示方式 | 2.8寸液晶顯示屏 |
| 數據存儲 | 34萬條數據 |
| 充電時間 | ≤8h |
| 工作環境 | 溫度-20℃-60℃;濕度<95%RH無結露 |
| 通信協議 | ModBus-RTU協議 |
| 工作電壓 | DC 3.7V |
| 工作時間 | 3h |
產品選型
| RS- | 公司代號 | |||
| SCLS- | 手持多普勒流速儀 | |||
| N01- | 485通信 | |||
| 1 | 單向測量,流速測量范圍0.03-5m/s | |||
| 2 | 雙向測量,流速測量范圍0.03-10m/s | |||

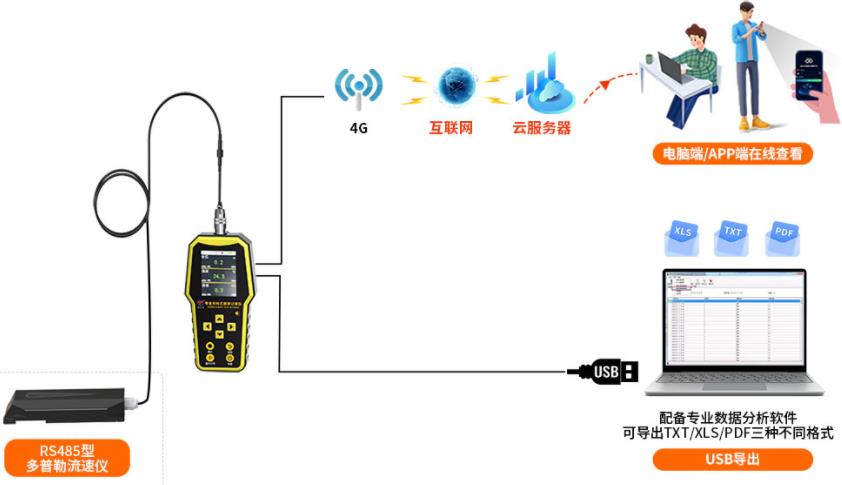

系統框架圖

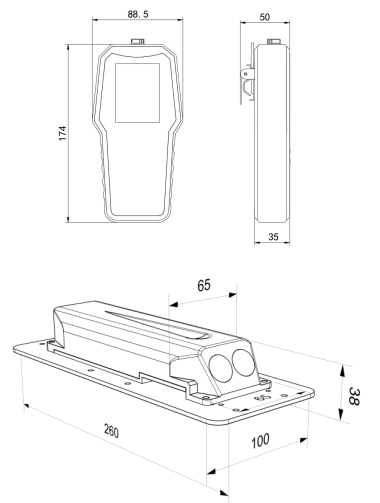

尺寸說明

單位:mm

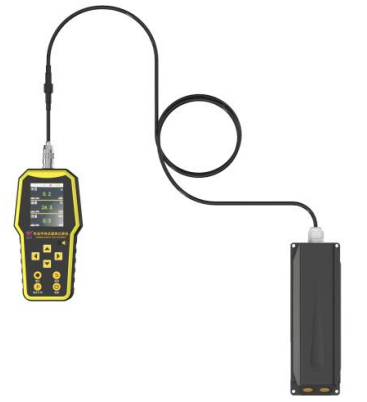

安裝說明
首先將帶有金屬插頭的連接線插入記錄儀并鎖緊,取出多普勒流速儀,將多普勒流速儀與手持式速測記錄儀通過防水對插線進行連接,并鎖緊對插頭防止進水導致設備短路。

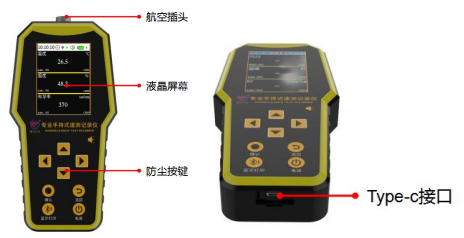

接口說明
