NB型高精度傾角變送器
產品型號：RS-DIP-NB-1H
產品概述
NB 高精度傾角采集器是一款標準工業傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保 護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。
NB 高精度傾角采集器通過 NB-IoT 網絡上傳數據，將采集到的溫度、X 軸角度、Y 軸角度等參數傳輸到我公司提供的免費服務器，全程免布線、功耗低。用戶可以隨時隨地在手機或電腦上查看監測數據。
功能特點
產品內置可靠、高分辨率、高精度加速度芯片。
產品內置高精度溫度芯片提供全量程溫度補償，有效抗擊環境干擾。
產品采用 NB-IoT 網絡上傳，全程免布線；
產品超低功耗，最長使用壽命可長達 2 年；
對插鋰亞電池，可自行購買、更換；
具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
可實時上傳 X 軸角度、Y 軸角度、環境溫度等數據。
提供免費平臺供用戶使用，界面完全中性，支持二次開發。
主要技術參數
| 供電方式 | 內置電池供電（3.6V對插鋰亞電池） | |
| 續航時間 | 使用壽命可達2年（上傳間隔1h） | |
| 數據上傳間隔 | 最短上傳間隔可設2min | |
| 工作溫濕度 | -40℃—60℃，0—95%RH（非結露） | |
| 角度量程 | X軸：-30°~+30°、 Y軸：-30°~+30° | |
| 角度分辨率 | 0.001° | |
| 典型精度 | X、Y軸 | 靜態精度±0.05° |
| 溫度量程 | -40℃—60℃ | |
| 防護等級 | IP67 | |
| 輸出信號 | NB-IoT網絡上傳 | |
| 外殼材質 | 鋁合金、ABS塑料 | |
| 安裝方式 | 水平、垂直 | |
| 配置方式 | 藍牙配置，提供中性配置軟件 | |
產品選型
| RS- | 公司代號 | |||
| DIP- | 傾角變送器 | |||
| NB- | NB-IoT網絡上傳 | |||
| 1H | 高精度 | |||

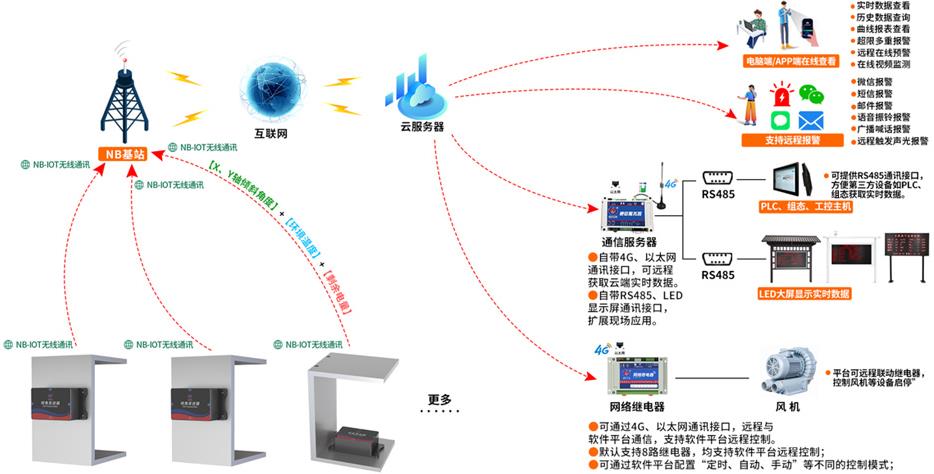

系統框架圖

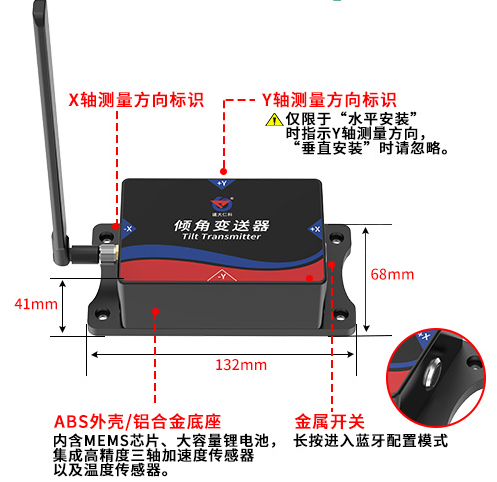

尺寸說明
安裝說明
接口說明
電池安裝
擰下固定上蓋與底殼的四個螺絲，將電池插在電路板的電池插座處，重新安裝固定上蓋與底殼的四個螺絲。
請按照正確的安裝方法進行設備的安裝，不正確的安裝會導致測量誤差，尤其注意兩 “面”和兩“線”：
（1）設備的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成設備測量夾角誤差。
（2）設備軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。
（3）將設備正放在桌面上，向右為 X 軸，向上為 Y 軸，垂直于桌面向外為 Z 軸。旋轉 的方向按右手法則定義，即右手大拇指指向 X 軸向，四指彎曲的方向即為繞該軸旋轉增大 的方向。X 軸角度即為繞 X 軸旋轉方向 ，Y 軸角度即為繞 Y 軸旋轉方向的角度。
