硅壓阻式滲壓計
產品型號：RS-SY200
礦山安全自動化監測系統
山洪災害監測預警系統
GNSS位移監測系統
基坑安全監測系統
地質災害監測預警系統
邊坡安全監測系統
產品概述
硅壓阻式滲壓計是我司研發的一款針對地質災害安全監測的滲壓計，采用帶不銹鋼隔膜硅壓阻式傳感器、采用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償并經過了元器件、半成品及成品的嚴格測試及老化篩選，可長期穩定測量。
硅壓阻式滲壓計主要用于巖土工程測量、水井測量、消防水箱、水庫測量、工業測量等水壓力監測領域，內置溫度傳感器可同時監測環境溫度。可長期測量結構物內部孔隙水壓力。
功能特點
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
可溫度自動補償，溫飄自動修正；
采用高品質導氣線纜，可常年在水中浸泡，可長時間測量滲壓；
過載及抗干擾能力強,經濟實用穩定；
采用核心自動校正算法，可有效防止數值波動；
防護等級IP68；
傳感器線長默認5米，可根據客戶實際需求定制線。
主要技術參數
| 測量范圍 | 0~1000kPa（可選） |
| 測量精度 | 0.5級精度（默認） |
| 輸出信號 | 485信號、4G信號 |
| 溫度漂移 | 0.03%FS/℃ |
| 供電電源 | 12-30VDC典型24V |
| 功耗 | 0.88W |
| 變送器元件耐溫 | -40~80℃ |
| 適用環境 | 對不銹鋼無腐蝕的測量環境等 |
| 防護等級 | IP68 |
產品選型
| RS- | 公司代號 | ||||
| SY200- | 滲壓計200系列 | ||||
| 200- | 量程0-200kPa | ||||
| 400- | 量程0-400kPa | ||||
| 600- | 量程0-600kPa | ||||
| 800- | 量程0-800kPa | ||||
| 1000- | 量程0-1000kPa | ||||
| N01- | RS485輸出 | ||||
| 4G- | 4G方式上傳 | ||||
| A05 | 0.5級精度 | ||||
系統框架圖

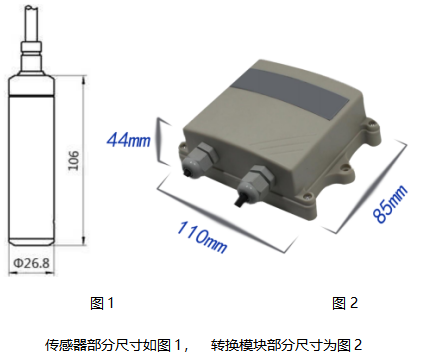

尺寸說明
安裝說明
關于安裝，此設備適用于測壓管安裝法，可隨時取出檢查、清洗設備和更換土工布，在被測點埋入壓管，將設備放入，即可進行測量。
接口說明
線色 | 說明 | |
電 源 | 棕色 | 12-30VDC典型24V |
黑色 | 電源負 | |
通 信 | 綠色 | 485-A |
藍色 | 485-B |
