產品概述
該變送器專業應用于管道溫濕度測量。采用我公司最新的溫濕度測量技術，漂移小、精準度高。設備采用標準 ModBus-RTU 協議，通信地址、波特率可設置，通信線最長可達 2000 米，支持二次開發；設備可將數據上傳至我 司環境監控軟件，也可自行采集數據。支持多臺設備組網，組網數量最多可達 254 個。
管道式安裝方式，現場安裝方便，采用抗干擾電路設計，可經受住現場變頻器等各種強電磁干擾；設備采用防 水外殼設計，設備具有高亮彩色 LED 顯示屏，輪顯實時溫濕度，保證昏暗的場所內也能夠看清顯示數值，設備探頭過濾網采用 25μm 高強度不銹鋼材料，既能保證氣體分子進入又防止粉塵顆粒及水滴進入，可應用于潮濕、高 粉塵場合，經久耐用。
功能特點
485 通信接口，標準 ModBus-RTU 協議，通信地址、波特率可設置，通信線最長可達 2000 米；
溫度精度±0.5℃、濕度精度±3%RH，高精度、低漂移；
接線端子采用軍工級彈簧式免螺絲端子，一壓一插即可接線，現場即使沒有螺絲刀也能快速接好線，可適應線徑 0.2～1.5mm2；
采用專用的 EMC 抗干擾器件，現場可經受住強電磁干擾，工業級處理芯片，使用范圍寬；
高亮彩色 LED 顯示屏，保證昏暗的場所也能看清顯示數值；
10～30V 寬電壓范圍供電，遠距離集中供電仍能正常工作。
主要技術參數
| 直流電源（默認） | 10-30V DC | |
| 最大功耗 | 0.1W | |
| 準精度 | 濕度 | ±3%RH（60%RH，25℃） |
| 溫度 | ±0.5℃（25℃） | |
| 變送器電路工作溫濕度 | -40℃~+60℃，0%RH~80%RH | |
| 探頭測量溫度 | -40℃～+80℃ | |
| 探頭測量濕度 | 0%RH-100%RH | |
| 通信協議 | ModBus-RTU通信協議 | |
| 輸出信號 | 485信號 | |
| 溫度顯示分辨率 | 0.1℃ | |
| 濕度顯示分辨率 | 0.1%RH | |
| 溫濕度刷新時間 | 1s | |
| 長期穩定性 | 溫度 | ≤0.1℃/y |
| 濕度 | ≤1%RH/y | |
| 響應時間 | 溫度 | ≤25s（1m/s風速） |
| 濕度 | ≤8s（1m/s風速） | |
| 參數設置 | 通過軟件設置 | |
產品選型
| RS- | 公司代號 | |||
| WS- | 溫濕度變送器 | |||
| N01- | RS485（ModBus協議） | |||
| 9TH | 扁管道殼 | |||
| 9TH-OLED | 扁管道殼帶OLED顯示 | |||
系統框架圖
尺寸說明

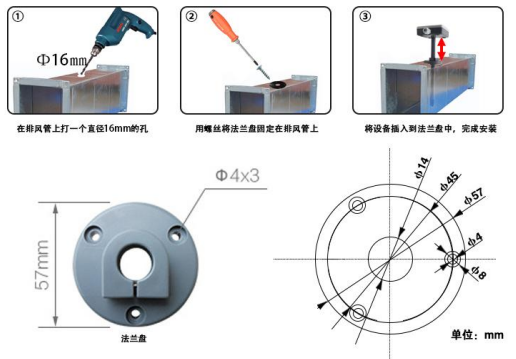

安裝說明
先在通風管道上打一個直徑 16mm 的孔，將風管插入到孔中，可以通過調節法蘭盤的位置控制設備的高低。將 三個螺絲安裝到法蘭盤上，固定設備，完成安裝。

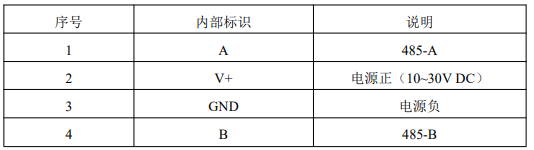

接口說明
寬電壓電源輸入 10~30V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。
