110液晶氣體變送器
產品型號：RS-*-*-N01-C
110液晶氣體變送器是我公司自主研發的一款環境氣體濃度監測儀，用于檢測空氣環境中的氣體濃度參數。
產品詳情
產品概述
110液晶氣體變送器是我公司自主研發的一款環境氣體濃度監測儀，用于檢測空氣環境中的氣體濃度參數，當濃度超過預置報警值時會發出聲光報警信號，以提醒用戶及時采取安全措施，防止爆炸及中毒事故發生，從而保障生命、財產安全。
該變送器采用一線大品牌電化學傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點，帶有大屏液晶顯示。
功能特點
采用一線大品牌電化學傳感器，穩定耐用。
采用遠程紅外遙控技術，無需拆卸即可修改參數。
支持多種氣體檢測，且量程可定做。
高品質液晶顯示屏，現場可直接查看數值。
現場供電采用10~30V直流寬壓供電，可適應現場多種直流電源。
產品采用壁掛式殼體，安裝方便。
主要技術參數
| 供電電源 | 10~30V DC | |
| 平均功耗 | 0.6W（24VDC） | |
| 輸出信號 | 485\4-20mA\0-5V\0-10V | |
| 重復性 | NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3% O2:≤1% | |
| 穩定性 | CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 | ≤2%信號值/月 |
| CH4/O3 | ≤7%信號值/年 | |
| CO(2000ppm)/O2 | ≤5%信號值/年 | |
| 工作溫度 | H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3：-10~50℃ | |
| 工作濕度 | NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 無冷凝 O2：5~95%RH 無冷凝 CH4：0~95%RH 無冷凝 | |
| 工作壓力 | NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 | 90~110kPa |
| NO2 | 91~111kPa | |
| CH4 | 80~116kPa | |
| CO(2000ppm) | 80~120kPa | |
| 預熱時間 | NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5min | |
以上所有規格參數均在環境條件：溫度 20℃、相對濕度 50%RH、1 個大氣壓，待測氣 體濃度最大不超過傳感器量程的環境下測得。
產品選型
| RS- | 公司代號 | ||||
| O2 | 30VOL- | O2變送器30VOL量程 | |||
| H2S- | 100P- | H2S變送器100 ppm量程 | |||
| CH4- | 100LEL- | CH4變送器100 LEL量程 | |||
| CO- | 1000P- | CO變送器1000 ppm量程 | |||
| 2000P- | CO變送器2000ppm量程 | ||||
| NO2- | 20P- | NO2變送器20ppm量程 | |||
| 2000P- | NO2變送器2000ppm量程 | ||||
| SO2- | 20P- | SO2變送器20ppm量程 | |||
| 2000P- | SO2變送器2000ppm量程 | ||||
| H2- | 1000P- | H2變送器1000ppm量程 | |||
| 40000P- | H2變送器40000ppm量程 | ||||
| NH3- | 50P- | NH3變送器50ppm量程 | |||
| 100P- | NH3變送器100ppm量程 | ||||
| PH3 | 20P- | PH3變送器20ppm量程 | |||
| O3 | 100P- | O3變送器100ppm量程 | |||
| CO2 | 2000 | CO2變送器 2000ppm量程 | |||
| 5000 | CO2變送器 5000ppm量程 | ||||
| 10000 | CO2變送器 10000ppm量程 | ||||
| N01- | RS485（ModBus協議） | ||||
| I20- | 4~20mA電流輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| C | 110液晶氣體變送器 | ||||
系統框架圖

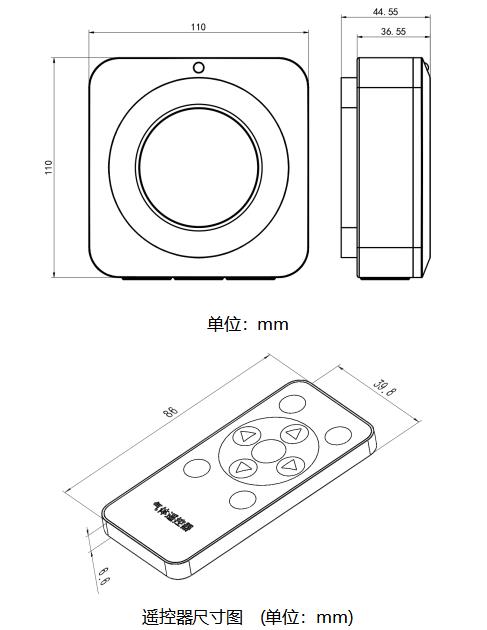

尺寸說明
安裝說明
壁掛安裝
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A、B兩條線不能接反，總線上多臺設備間地址不能沖突。
接線位置 | 說明 | |
電源 | 1 | 電源正（10~30V DC） |
2 | 電源負 | |
通信 | 3 | 485-A |
4 | 485-B |
