M88工控模塊
產品型號：RS-M88
M88工控模塊采用485接口、標準的ModBus-RTU協議，實現通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能。模塊采用標準的35mm卡規安裝，使用方便。
產品詳情
產品概述
M88工控模塊采用485接口、標準的ModBus-RTU協議，實現通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能。模塊采用標準的35mm卡規安裝，使用方便。廣泛應用于：家居智能開關控制、酒店智能開關、賓館智能電器控制、商場智能開關、公司廠房智能開關、網吧定時管理、卡拉OK計時控制、物聯網、工控設備、測試設備電源控制、路燈管理、智能管理，集中電源管理等。
功能特點
8個輸入點可匹配任何形式的開關量（有源、無源)；
8個輸出點可通過指令整體同步控制或獨立單點控制；
標準 RS485接口，ModBus-RTU 協議，方便二次開發。
主要技術參數
| 供電電源 | 10~30V DC，帶電源反接保護 |
| 電流消耗 | <35mA+繼電器功耗 |
| 繼電器輸出 | 常開觸點 |
| 通訊接口 | RS485型，通訊接口采用防雷和抗干擾設計 |
| 變送器元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH 非凝露 |
| 存儲環境溫度 | -30~60℃ |
產品選型
RS- | 公司代號 | |
M88 | 八入八出模塊 |
系統框架圖

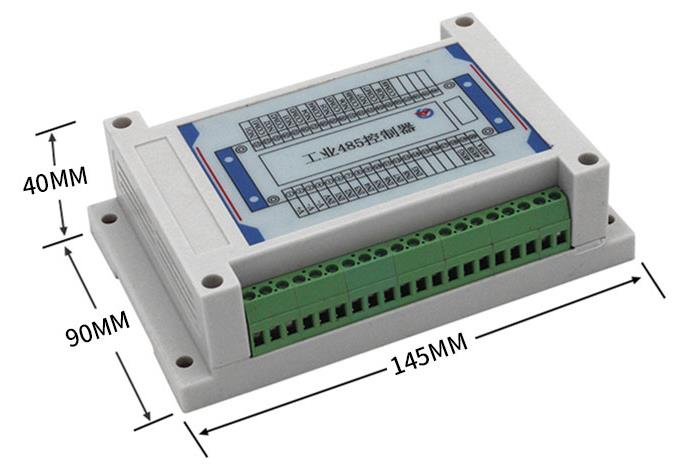

尺寸說明
安裝說明
將設備使用配送的零件將其固定在現場合適的場所即可。
接口說明
序號 | 端口標志 | 功能說明 |
1 | V+ | 電源正（10~30V DC） |
2 | V- | 電源負 |
3 | V- | 模塊內部與“電源負”相連，可空閑 |
4 | INV | 保留 |
5~12 | IN1~IN8 | 輸入觸點1~8，，詳見輸入接線示例 |
13 | ING | 保留 |
14~17 | 空閑 | |
18 | 485G | 485地（通訊距離超過1000m時使用，短距離不需要接） |
19 | 485B | 485總線負端 |
20 | 485A | 485總線正端 |
21、22 | NO1、COM1 | 1號常開觸點、公共觸點 |
23、24 | NO2、COM2 | 2號常開觸點、公共觸點 |
25、26 | NO3、COM3 | 3號常開觸點、公共觸點 |
27、28 | NO4、COM4 | 4號常開觸點、公共觸點 |
29、30 | NO5、COM5 | 5號常開觸點、公共觸點 |
31、32 | NO6、COM6 | 6號常開觸點、公共觸點 |
33、34 | NO7、COM7 | 7號常開觸點、公共觸點 |
35、36 | NO8、COM8 | 8號常開觸點、公共觸點 |
37~40 | 空閑 |
