長管道式溫濕度傳感器
產品型號：RS-WS-N01-9L
壁掛經濟型485溫濕度傳感器
大液晶485溫濕度變送記錄儀
探頭型溫濕度變送器
王字殼液晶溫濕度傳感器
壁掛式溫濕度485型傳感器
數顯管道式485型溫濕度傳感器
長管道式溫濕度傳感器
露點溫度變送器
扁卡軌殼485型溫濕度傳感器
485型工業管道式液晶溫濕度變送器
485型工業管道式溫濕度變送器
86殼485型溫濕度傳感器
產品概述
該變送器專業應用于管道溫濕度測量。采用進口溫濕度測量單元，漂移小、精準度高。管道式安裝方式，現場 安裝方便，采用抗干擾電路設計，可經受住現場變頻器等各種強電磁干擾；設備采用防水外殼設計，探頭過濾網采 用 25μm 高強度不銹鋼材料，既能保證氣體分子進入又防止粉塵顆粒及水滴進入，可應用于潮濕、高粉塵場合， 經久耐用。
功能特點
485通信接口，標準ModBus-RTU協議，通信地址、波特率可設置，通信線最長可達2000米；
溫度精度±0.5℃、濕度精度±3%RH，高精度、低漂移；
采用專用的EMC抗干擾器件，現場可經受住強電磁干擾，工業級處理芯片，使用范圍寬；
10～30V寬電壓范圍供電，遠距離集中供電仍能正常工作。
主要技術參數
直流電源（默認） | 10-30V DC | |
最大功耗 | 0.048W | |
A準精度 | 濕度 | ±2%RH（60%RH，25℃） |
溫度 | ±0.4℃（25℃） | |
B準精度（默認） | 濕度 | ±3%RH（60%RH，25℃） |
溫度 | ±0.5℃（25℃） | |
變送器元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH （非結露） | |
通信協議 | ModBus-RTU通信協議 | |
輸出信號 | 485信號 | |
溫度顯示分辨率 | 0.1℃ | |
濕度顯示分辨率 | 0.1%RH | |
溫濕度刷新時間 | 1s | |
長期穩定性 | 溫度 | ≤0.1℃/y |
濕度 | ≤1%RH/y | |
響應時間 | 溫度 | ≤25s（1m/s風速） |
濕度 | ≤8s（1m/s風速） | |
參數設置 | 通過軟件設置 | |
產品選型
RS- | 公司代號 | |||
WS- | 溫濕度變送器、傳感器 | |||
N01- | 485輸出(ModBus-RTU協議) | |||
9L | 長桿管道殼 | |||
系統框架圖

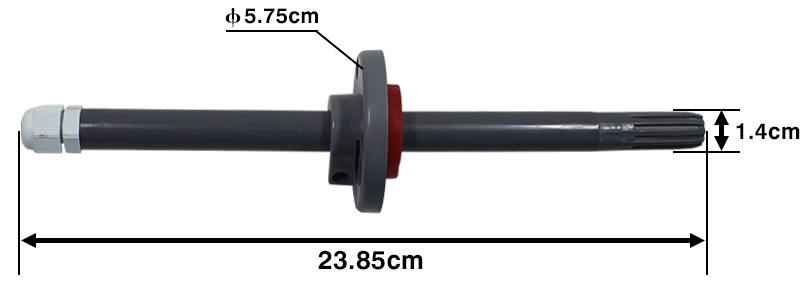

尺寸說明

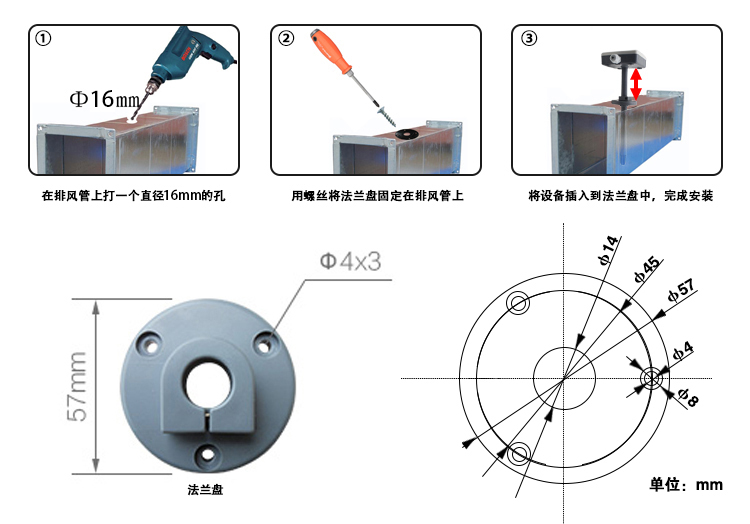

安裝說明
接口說明
線色 | 說明 | |
電源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通信 | 黃色 | 485-A |
藍色 | 485-B |
