LORA溫度采集器
產品型號：RS-WD-LORA-2
電纜溝溫濕度在線監測系統
485組網型溫濕度監測系統
WIFI無線組網型溫濕度監測系統
4G型溫濕度監測系統
以太網溫濕度監測系統
LoRa無線溫濕度監測系統
產品概述
RS-WD-LORA-2是一款低功耗LORA溫度采集器。產品采用公司獨有的LoRa無線通信協議，通信上既避免了信號傳輸過程中測點之間的相互干擾，又避免了傳統無線設備通信傳輸距離過短、穿透性不足、功耗高的問題。溫濕度采集精度高于國標，設備電池可更換（通用3.6V鋰亞電池）。外殼采用IP65防護等級，可滿足室外場合使用。
在工程實施中避免了大工作量的通訊線纜、管線、供電線路的鋪設，用戶也可根據現場實際使用情況，方便的調整安裝位置。
功能特點
產品采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強。
采用LoRa擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
通信距離最遠可達視距3000米。
電池可更換。通用3.6V鋰亞電池。
連接LORA網關后可通過我公司農業四情平臺遠程監測實時數據。
可對自身的電量，信號，實時數據進行實時監測并通過LoRa無線通信方式上傳。
IP65防護等級，可于室外使用。
-LORAH系列可通過增加LORA中級轉發器增加傳輸距離。
主要技術參數
| 供電 | 內置電池（3.6V鋰亞電池） | |
| 續航時間 | 19000mAh鋰亞電池，5min上傳一次數據可連續使用3年 | |
| 設備元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH （非結露） | |
| A精準度 | ± 0.4℃（25℃） | |
| B精準度（默認） | ± 0.5℃（25℃） | |
| 探頭工作溫度 | -40℃~+80℃ | |
| 探頭工作濕度 | 0~100%RH | |
| 長期穩定性 | 溫度 | ≤ 0.1℃/y |
| 溫度顯示分辨率 | 0.1℃ | |
| 溫度刷新時間 | 與上傳時間一致 | |
| 輸出信號 | LoRa無線信號 | |
| 傳輸距離 | 室內市區 | 可穿3-4堵混凝土墻 |
| 室外 | 視距3000m | |
產品選型
| RS- | 公司代號 | ||||
| WD- | 單溫度采集 | ||||
| LORA- | LoRa無線通信 | ||||
| LORAH- | LoRa無線通信支持LORA中繼轉發 | ||||
| 2- | 壁掛王字殼 | ||||
| 1 | 外延圓形不銹鋼探頭 （探頭防水；溫度量程：-40~+80） | ||||
| TZ50 | 不銹鋼溫度探針 | ||||
系統框架圖
尺寸說明
安裝說明
壁掛安裝

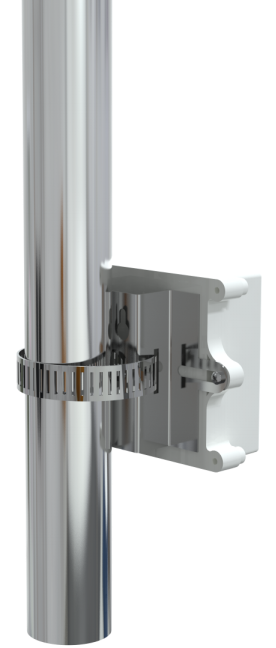

王字殼安裝掛扣安裝
接口說明

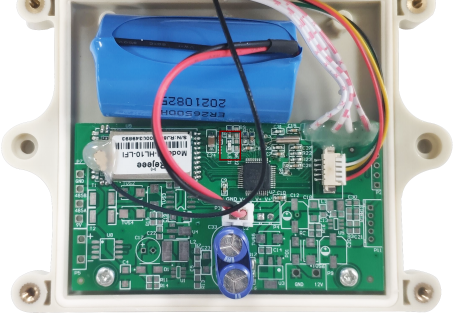

產品安裝時首先拆開外殼裝入通用對插鋰亞電池，電池放在電路板上方位置，如圖1，（注：若自行購買電池需注意插頭的走線，走線如圖2），指示燈（電池上方紅框圈出位置）會快速閃爍，閃爍完成后保持熄滅狀態。
圖1

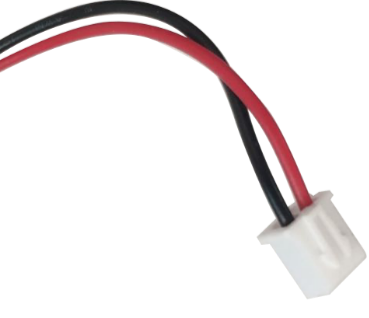

圖2
