產品型號:KH-SCD-*-XF-*-2
蟲情監測系統
風吸式殺蟲燈
智慧農業整體解決方案
農業四情監測系統
農業氣象站
智慧養殖解決方案
產品概述

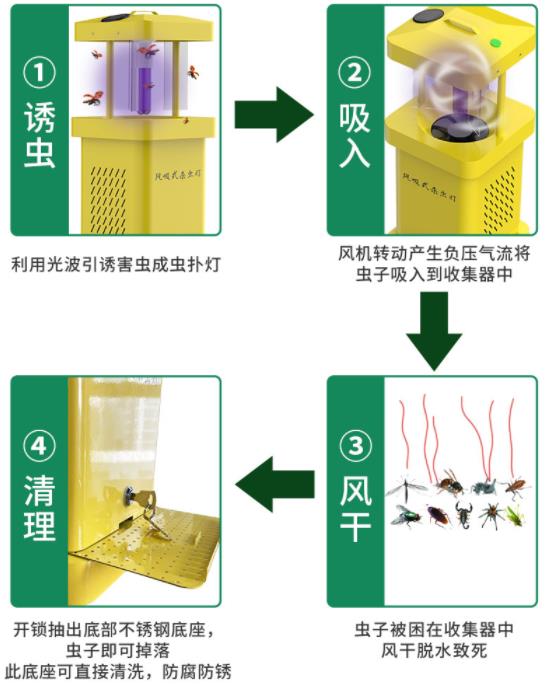

風吸式殺蟲燈是一款物理滅蟲器械,利用光波引誘害蟲成蟲撲燈,然后風機轉動產生負 壓氣流將蟲子吸入到收集器中,使之風干、脫水,達到殺蟲的目的。我司開發的風吸式殺蟲 燈,改進了光源和殺蟲方法,突破了用常規殺蟲燈殺滅小害蟲的能力,大大提高了害蟲的殺滅效率。
該設備以太陽能電池板為電源,白天儲存電源,晚上為殺蟲燈提供電源,引誘害蟲 撲向燈源。該產品由誘蟲光源、殺蟲部件、集蟲部件、支撐部件等組成。它具有結構簡單、 安裝方便、可操作性強、殺蟲種類多、殺蟲范圍廣、安全環保、無毒的特點。
本產品廣泛應 用于農業、林業、倉儲、魚塘等方面,可以有效防范各種鱗翅目害蟲。
功能特點
白天處在待機狀態,采用太陽光強度和降雨控制設備是否工作,檢測到降雨或者處在白天狀態,設備待機;檢測到無雨且處在天黑狀態,設備正常工作。
采用波長 320nm-680nm 多光譜誘蟲光源,可同時誘捕多種類型的害蟲。
采用大功率風扇,可大大提高吸蟲的數量和效率。
使用新型多晶太陽能電池板,能量轉化率高且環保。
主要技術參數
| 光源參數 | 波長 | 365nm |
| 功率 | 6W | |
| 太陽能電池板參數 | 功率 | 30W |
| 尺寸 | 522*350mm | |
| 風機參數 | 供電 | 12V |
| 功率 | 4W | |
| 整機實際功率 | ≤11W | |
| 立桿參數 | 直徑 | 76mm |
| 長度 | 3m | |
| 使用壽命 | ≥3年 | |
| 太陽能供電系統續航 | 30W20Ah 供電系統,連續陰雨天5~7天 | |
產品選型
| KH- | 公司代號 | |||||
| SCD- | 殺蟲燈 | |||||
| 空- | 無上傳方式 | |||||
| 4G- | 4G上傳 | |||||
| XF- | 風吸式 | |||||
| DC- | 直流12V供電 | |||||
| AC- | 市電供電 | |||||
| 1 | 白色噴塑殼體 | |||||
| 2 | 黃色噴塑殼體 | |||||
系統框架圖

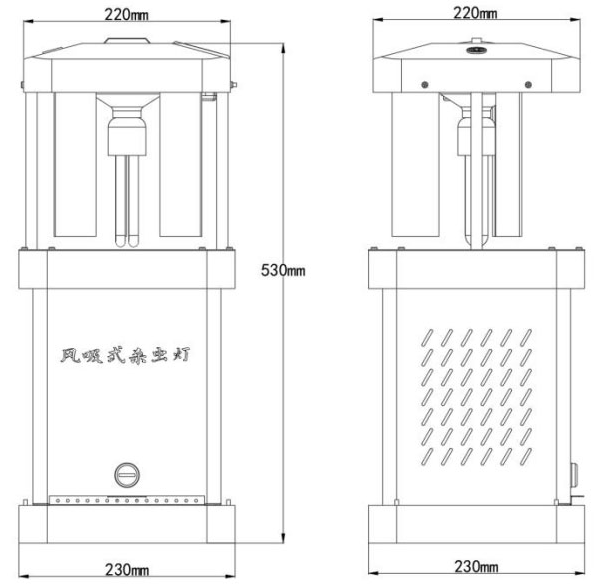

尺寸說明

安裝說明
準備工作
1.選擇安裝風吸式殺蟲設備的位置,規劃基礎挖掘地的孔。
2.根據我公司提供的立桿底部尺寸圖,堆砌地基,地基尺寸必須大于立桿底部尺寸。
3.地基表面一定要水平,不能傾斜,確保風吸式殺蟲設備的穩定性。
安裝步驟
1.打開包裝,確認零部件是否不足,如有零件缺失,請立即與本公司技術支持聯系。

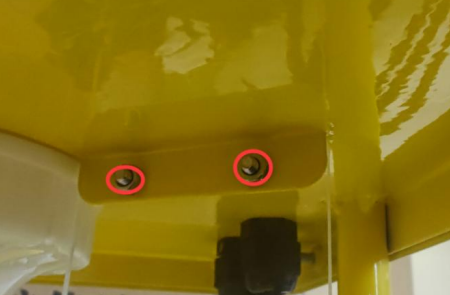

2.若選配撞擊板,用 6 個 M3 的螺釘安裝到撞擊板的固定架上。

3.將立桿取出,然后使用我們提供的抱箍將太陽能電池板固定在支架頂部。
4.利用本公司提供的膨脹螺釘將支架固定在水泥基礎上。
5.使用本公司提供的抱箍,將風吸式殺蟲裝置固定在立桿的適當位置,將引蟲燈安裝在風吸式殺蟲裝置上,裝蟲網掛到設備的底部立柱上并收緊網兜口的鎖緊繩。
6.最后,根據我們公司提供的接線圖,將線路連接好,通電后即可工作
接口說明

注4G選型設備線序:棕色-電源正,黑色-電源負,黃色-電壓檢測正,藍色-電壓檢測負。
