產品概述
地質災害一直威脅著生態環境、經濟建設和人類生命財產安全，其主要災害形態有：崩塌、滑坡、泥石流、地面塌陷、地面沉降等，如何做好地質災害的防治一直是一個難題。為 了能對此類災害作出及時有效的應對，我司設計了針對與地質災害的的 GNSS 位移監測站。

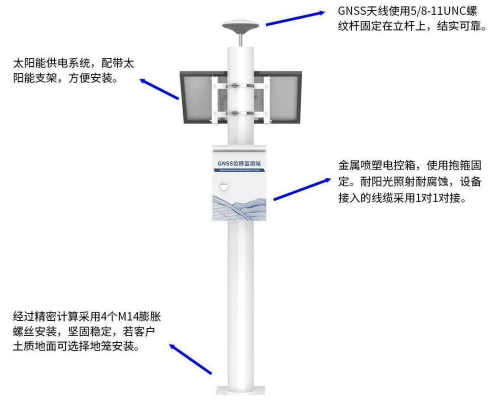

GNSS 位移監測站主要由 GNSS 天線、太陽能電池板、主控制機箱（內有主控傳輸模塊）和安裝支架組成。分為基準站和測量站，具有精度高、功耗低、性價比高、安裝便 攜等特點。該設備可通過 4G、以太網兩種方式，將數據上傳至環境監控平臺，采用太陽能供電的方式，安裝不受地域地形的限制。適用于地表位移監測和建筑物的形變監測，如滑坡、邊坡位移、橋梁形變、水庫大壩、礦山地質災害等。
GNSS 的全稱是全球?qū)Ш叫l(wèi)星系統（Global Navigation Satellite System），是能在地球表 面或近地空間的任何地點為用戶提供全天候的 3 維坐標和速度以及時間信息的空基無線電導航定位系統。它是泛指所有的衛星導航系統，包括全球的、區域的和增強的，如中國的北 斗衛星導航系統、美國的 GPS、俄羅斯的 Glonass、歐洲的 Galileo，是個多系統、多層面、 多模式的復雜組合系統。
功能特點
最大限度接收GNSS衛星信號，保證響應快速、測量精確；
通過4G方式上傳數據，無需現場布線，無距離限制，只需一張手機卡便可傳輸數據至監控平臺；
低功耗設計，配備太陽能供電系統，可長時間檢測；
設備參數可通過手機配置軟件“藍牙配置軟件”配置，簡單方便；
預留485通信接口，可做485從站使用；
可接免費的本地監控軟件平臺及環境監控云平臺；
設備唯一 8 位地址，易于管理識別。
主要技術參數
| 供電 | 太陽能板供電 |
| 功耗 | 0.9W(平均功耗) |
| 通信接口 | 4G，中國移動、中國聯通或中國電信的手機網絡 |
| 數據上傳 | 數據上傳間隔30s-10000s可設（默認60s） |
| 參數設置 | 手機APP“碰一碰藍牙配置” |
| 電路板元件耐溫 （不包含太陽能供電系統） | -40°C ~80°C，0%RH~95%RH（非結露） |
| 定位精度 | 水平精度:±(1.0+1 x 10-6 x D) cm |
| 垂直精度:±(5.0+1 x 10-6 x D) cm | |
| 定位精度測定條件 | 晴天無云、環境溫度25℃、環境濕度45%RH、空氣質量優、設備安裝在空曠位置，周圍無物體遮擋衛星信號。 |
| 最快響應時間 | ≤60s |
高精度版：
| 供電 | 太陽能板供電 |
| 功耗 | 2.4W(平均功耗) |
| 通信接口 | 4G，中國移動、中國聯通或中國電信的手機網絡 |
| 數據上傳 | 數據上傳間隔20min |
| 參數設置 | 手機APP“碰一碰藍牙配置” |
| 電路板元件耐溫 （不包含太陽能供電系統） | -40°C ~80°C，0%RH~95%RH（非結露） |
| 定位精度 | 水平精度：±(2.5+0.5 x 10-6 x D) mm |
| 垂直精度：±(5.0+0.5 x 10-6 x D) mm | |
| 定位精度測定條件 | 晴天無云、環境溫度25℃、環境濕度45%RH、空氣質量優 設備安裝在空曠位置，周圍無物體遮擋衛星信號。 |
| 數據更新時間 | 1h |
| 天線射頻輸入 | BDS- B1I，B2I，B1C； GPS/QZSS -L1C/A，L2C； GLONASS- L1，L2； Galileo -E1 |
產品選型
| RS- | 公司代號 | ||||
| GNSS- | GNSS位移監測站 | ||||
| BP- | 加強版基準站 | ||||
| TP- | 加強版測量站 | ||||
| BR- | 高精度基準站 | ||||
| TR- | 高精度測量站 | ||||
| BR1 | 高精度基準站 | ||||
| TR1 | 高精度測量站 | ||||
| M30- | 固定式膨脹螺絲安裝立桿 （長度1.48m 直徑114mm） | ||||
| 4G | 4G上傳 | ||||
| ETH | ETH上傳 | ||||
系統框架圖
尺寸說明
安裝說明
1、基準站安裝在位置不會發生位移變動的穩固的地方。
2、測量站安裝在可能會出現位移變化的地方，即需要測量位移形變的地方。
3、設備必須安裝在空曠的地方，不可遮擋天線，否則會影響對衛星信號的接收，導致定位失敗。
4、當?shù)乜諝赓|(zhì)量、云層變化可能對精度產生影響，請施工時注意。
接口說明

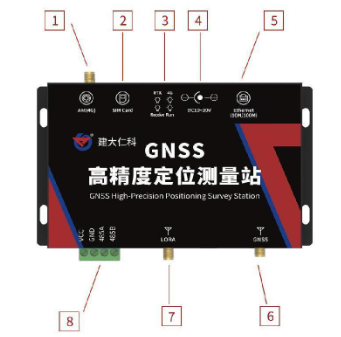

標號 | 名稱 | 說明 |
1 | 4G接口 | 接我司提供的 4G 天線 |
2 | SIM 卡插口 | SIM 卡槽，可插入中國移動，中國聯通中國電信的手機卡 |
3 | 運行指示燈 | 判斷設備運行是否正常，正常運行時亮滅時間相同為0.5s |
4G 指示燈 | 判斷 4G 是否正常通訊，正常通訊會常亮 | |
接收指示燈 | 判斷基準站與測量站之間通訊是否正常，正常通訊會0.8s亮0.2s滅 | |
RTK指示燈 | 判斷基準站是否成功定位，成功定位會常亮 | |
4 | 電源接口 | 接太陽能供電系統的插頭即可 |
5 | RJ45 網口 | 通過網線連接電腦或路由器等網絡設備，進行數據上傳（4G無此接口） |
6 | GNSS天線接口 | 接配套使用的GNSS天線 |
7 | LORA | 接配套的LoRa天線 |
8 | RS485 接口 | 485接口，做從機使用時接此端口 |
