擴散式揚塵檢測儀標準版
產品型號：RS-ZSYC-*
泵吸式揚塵檢測儀升級款
擴散式揚塵檢測儀帶電控箱
泵吸式揚塵檢測儀帶三證
擴散式揚塵檢測儀標準版
產品概述
噪聲揚塵監測站是專門針對在建工程項目的監測設備。該設備具有1路百葉盒（溫度、濕度、噪聲、PM2.5、PM10、氣壓、TSP）采集、1路風速采集、1路風向采集、1繼電器輸出（默認可接現場二級繼電器控制霧炮）、1路485從站輸出；該設備可通過4G方式將數據上傳監控軟件平臺，同時該主機能夠外接1路LED屏（54cm*102cm）實時顯示當前數值信息。
功能特點
產品配置要素可自行搭配；
該設備可通過4G方式將數據上傳監控軟件平臺，同時該主機能夠外接1路LED屏（54cm*102cm）實時顯示當前數值信息。
有1路百葉盒（溫度、濕度、噪聲、氣壓）采集、1路風速采集、1路風向采集、1路繼電器輸出（默認可接現場二級繼電器控制霧炮）。
主要技術參數
| 供電 | AC220V |
| 通信接口 | 4G |
| 空氣溫度傳感器 | 量程：-40~+80℃ 分辨率：0.1℃ |
| 精度：±0.5℃（25℃） | |
| 空氣濕度傳感器 | 量程：0～100%RH 分辨率：0.1% |
| 精度：±3%RH(60%RH,25℃) | |
| 大氣壓力傳感器 | 量程：0～120kPa 分辨率：0.1kPa |
| 精度：±0.15kPa@25℃ 101kPa | |
| 風速傳感器 | 量程：0～60m/s 分辨率：0.1 m/s |
| 精度：±0.3m/s | |
| 風向傳感器 | 量程：8個方位 |
| 噪聲傳感器 | 量程：30～130dB 分辨率：0.1dB |
| 精度：±0.5dB（在參考音準，94dB@1kHz） | |
| PM | 量程：0～1000μg/m3 分辨率：1μg/m3 |
| 顆粒物計數效率： 50%@0.3μm，98%@≥0.5μm。 PM2.5精度±3%FS（@100μg/m3、25℃、50%RH） | |
| LED屏 | 尺寸54cm*102cm |
| 繼電器輸出 | 1路或2路，連接二級繼電器，可控制現場霧炮發射 |
| 設備支架 | 2/3m立桿（可選） |
| 采樣方式 | 擴散式、泵吸式 |
產品選型
| RS- | 公司代號 | |||||
| ZSYC- | （旗艦版） | 噪聲揚塵 | ||||
| ZSYCA- | （標準版） | |||||
| ZSYCJ- | （精英版） | |||||
| ZSYC1- | ||||||
| ZSYC3- | ||||||
| ZSYC4- | ||||||
| ZSYC5- | ||||||
| 2S- | PM2.5+PM10 | |||||
| 3S- | PM2.5+PM10+噪聲 | |||||
| 5S- | PM2.5+PM10+噪聲+溫度+濕度 | |||||
| 8S- | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力 | |||||
| 9S- | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+TSP | |||||
| 10S- | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+TSP+大氣壓力 | |||||
| 空- | 無聯網功能 | |||||
| G- | 2G聯網 | |||||
| 4G- | 4G聯網 | |||||
| ETH- | RJ45以太網網口聯網 | |||||
| 空- | 默認屏幕點陣大小96*48，字體大小為12點陣 | |||||
| 9664- | LED屏幕大小為96*64，字體大小為16點陣 | |||||
| 空 | 無攝像頭 | |||||
| 4GCAM | 帶4G攝像頭 | |||||
| ETHCAM | 帶網口攝像頭 | |||||

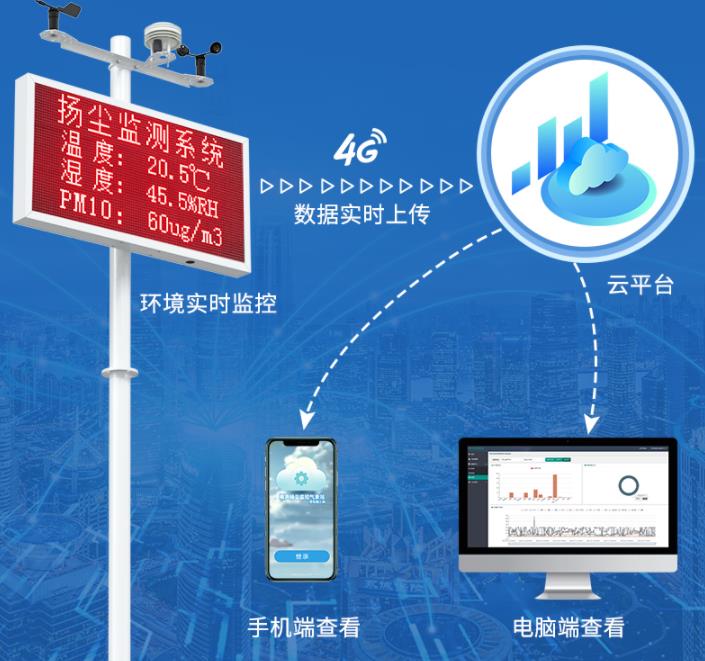

系統框架圖

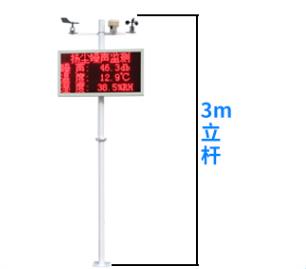

尺寸說明
安裝說明
采集終端安裝

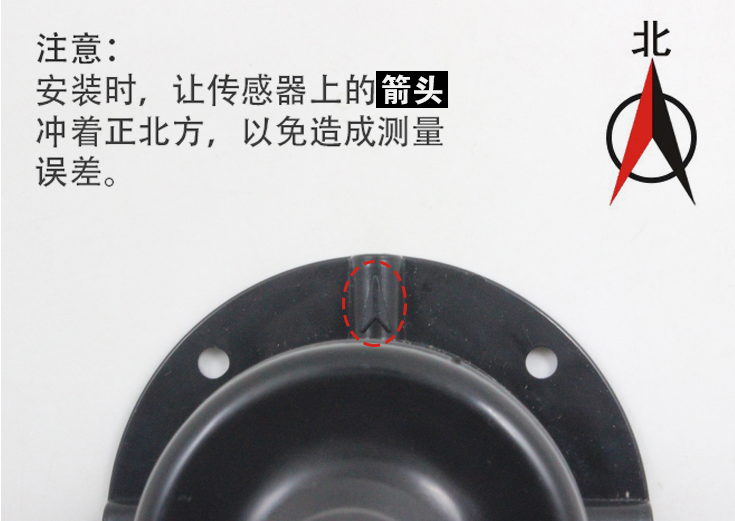

風向安裝時需注意方位問題

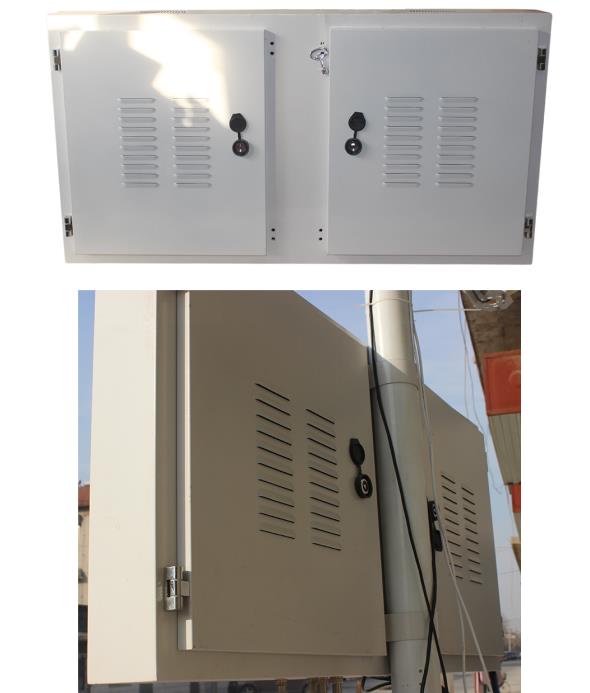

揚塵監測一體機安裝
所需配件：抱箍2個，螺絲8個
電控箱安裝(選配)
所需配件：電控箱1個、抱箍2個，螺絲8個；
接口說明
依次把4個傳感器的線，順著支架立桿固定住，揚塵一體機箱體底部會引出一根黑色的公頭對插線，然后對插一根一母三公線，其中兩個公頭分別接下面橫梁上的兩個百頁盒設備，然后在剩下的一個公頭上再對插剩下的一根一母兩公線，然后把風速、風向傳感器的母頭線對插在上面即可，線序并無區分。
