油煙變送器
產品型號：RS-LB-N01-FL
泵吸式油煙在線監測儀500系列
泵吸式油煙在線監測儀400系列
4G型油煙變送器
485型泵吸式油煙監測儀
精簡式油煙在線監測儀
油煙變送器
泵吸式油煙在線監測儀320
泵吸式油煙在線監測儀300 CCEP CMA
產品概述
油煙變送器，采用高壓吸附法，經感應極板電荷采集對油煙濃度進行定量計算。
該產品采用管道式安裝，可直接安裝于油煙排出管道，采集結構采用耐高溫高濕涂層，可長期工作于80℃以上的油煙環境。產品采用485通信接口，標志ModBus-RTU通信協議，可與PLC、用戶主機、組態軟件等直接進行通信，方便二次開發。
功能特點
采用我司多年經驗，高精度高耐用油煙采集結構，可長期耐高溫高濕環境。
24小時不間斷油煙濃度測量。
獨創結構設計，采樣部分長期免清洗免維護，外周過濾網最長可1年清洗一次。
油煙采集探頭可長期工作于80℃油煙環境。
485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離可達2000米。
產品采用管道法蘭盤安裝，安裝方便，防護等級高，無易損耗部件壽命長。
主要技術參數
| 直流供電（默認） | DC 10-30V |
| 最大功耗 | 0.35W |
| 油煙探頭工作環境 | -20℃~+80℃，0%RH~95%RH |
| 變送器電路工作環境 | -20℃~+55℃ |
| 油煙測量量程 | 0~20mg/m3 |
| 測量對象 | 食物烹飪、加工過程中揮發的油脂、有機質及其加熱分解或裂解產物 |
| 油煙數值分辨率 | 0.01mg/m3 |
| 數據刷新時間 | 1s |
| 油煙測量精度 | ±8%FS±0.5mg/m3(@5mg/m3,60%RH,25℃） |
| 零點漂移 | 0.2mg/m3 |
| 輸出信號 | RS485(ModBus協議) |
| 安裝方式 | 法蘭盤安裝 |
產品選型
| RS- | 公司代號 | |||
| LB- | 油煙變送器 | |||
| N01- | 485通訊（ModBus-RTU協議） | |||
| WIFI- | WIFI方式上傳 | |||
| 4G- | 4G方式上傳 | |||
| LORA- | LoRa方式上傳 | |||
| FL | 法蘭安裝 | |||

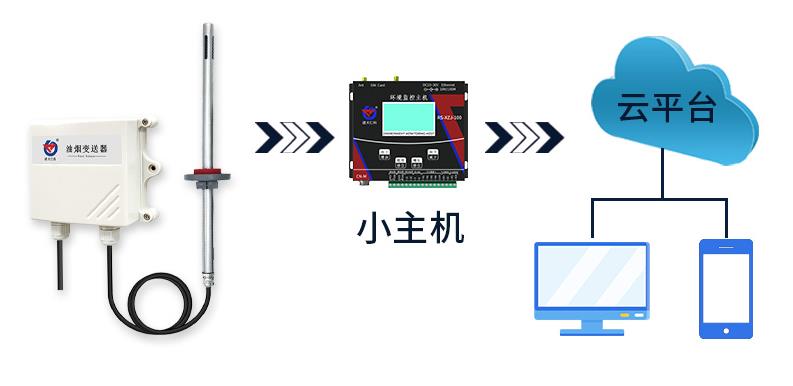

系統框架圖

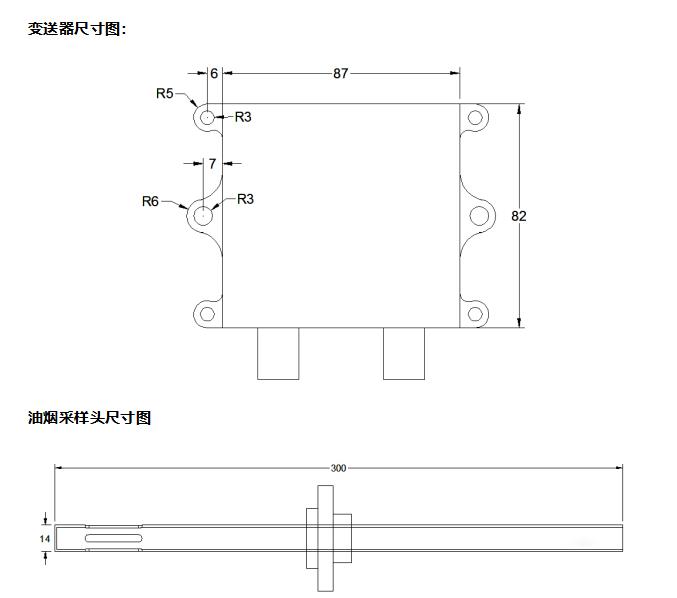

尺寸說明
安裝說明
變送器可固定安裝在墻體上，采集線長2m，油煙采樣頭長達30cm，安裝方便。
油煙傳感器上的法蘭盤的位置可調，用戶可以根據自己的需求調節法蘭盤控制油煙采樣頭進出長短。
先在通風管道上打一個直徑 16mm 的孔，將風管插入到孔中，可以通過調節法蘭盤的位置控制設備進入的長短。將三個螺絲安裝到法蘭盤上，固定設備，完成安裝。
接口說明
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
