投入式液位變送器
產品型號：RS-PM200
PM200 系列投入式液位變送器前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理電路，可進行遠程傳輸。具有良好的穩定性和可靠性。
相關產品
無線液位變送器(電池供電)
投入式液位變送器
電容式液位計（485型）
電容式液位計（無線型）
電子水尺（圓管外殼）
電子水尺（鋁型材）
電子水尺（方形外殼）
無線液位變送器(電源供電)
PM222系列液位變送器
消防液位顯示器
氣泡式水位計
PM220分體式液位變送器
產品詳情
產品概述
PM200系列投入式液位變送器前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理電路，可進行遠程傳輸。具有良好的穩定性和可靠性。可廣泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、地熱井、礦井、工業水池、油池、水文地質、水庫、河流、海洋等領域的液位測量控制。
功能特點
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
可溫度自動補償，溫飄自動修正；
采用高品質導氣線纜，可常年在水中浸泡；
過載及抗干擾能力強,經濟實用穩定；
采用核心自動校正算法，可有效防止因水面波動而引起的數值波動；
斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊。
主要技術參數
485型：
| 直流供電（默認） | DC 10-30V，典型24V |
| 最大功耗 | 0.2W |
| 變送器元件耐溫 | -40~80℃ |
| 過載能力 | <1.5倍量程 |
| 防護等級 | IP68 |
| 外徑尺寸 | Ф26.8mm |
| 測量介質 | 對不銹鋼無腐蝕的油、水等（長時間測量需≤60℃） |
| 采樣時間 | 2400次/s |
| 長期穩定性 | ±0.2%FS/年 |
模擬量型：
| 測量范圍 | 0-100m（可選） |
| 測量精度 | 0.2%FS，0.5%FS（默認） |
| 輸出信號 | 4-20mA，0-5V，0-10V |
| 過載能力 | <1.5倍量程 |
| 溫度漂移 | 0.03%FS/℃ |
| 供電電源 | 12-36VDC典型24V |
| 功耗 | 0.48W |
| 介質溫度 | -10~50℃ |
| 變送器元件耐溫 | -40℃~+80℃ |
| 測量介質 | 對不銹鋼無腐蝕的油、水等 |
| 防護等級 | IP68 |
| 負載能力 | 電流帶負載能力：≤500Ω |
| 電壓輸出電阻：≤510Ω |
產品選型
| RS- | 公司代號 | ||||
| PM200- | 通用投入式液位變送器 | ||||
| 01~99- | 量程（99代表定制量程，其他數值是量程米數） | ||||
| N01- | 485 通訊（ModBus-RTU 協議） | ||||
| A05 | 0.5級精度（默認），可選0.2級精度（A02）和0.1級精度（A01） | ||||

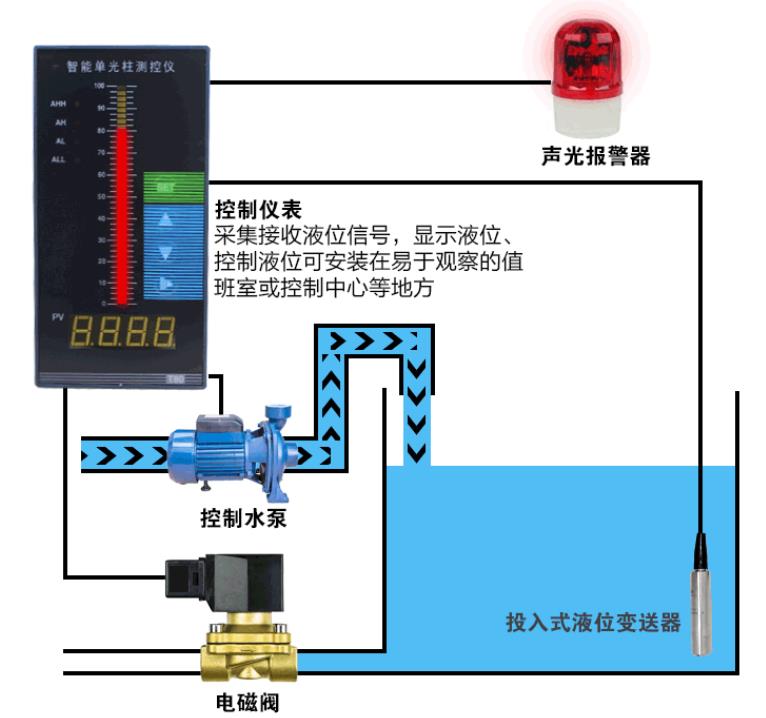

系統框架圖
尺寸說明
安裝說明

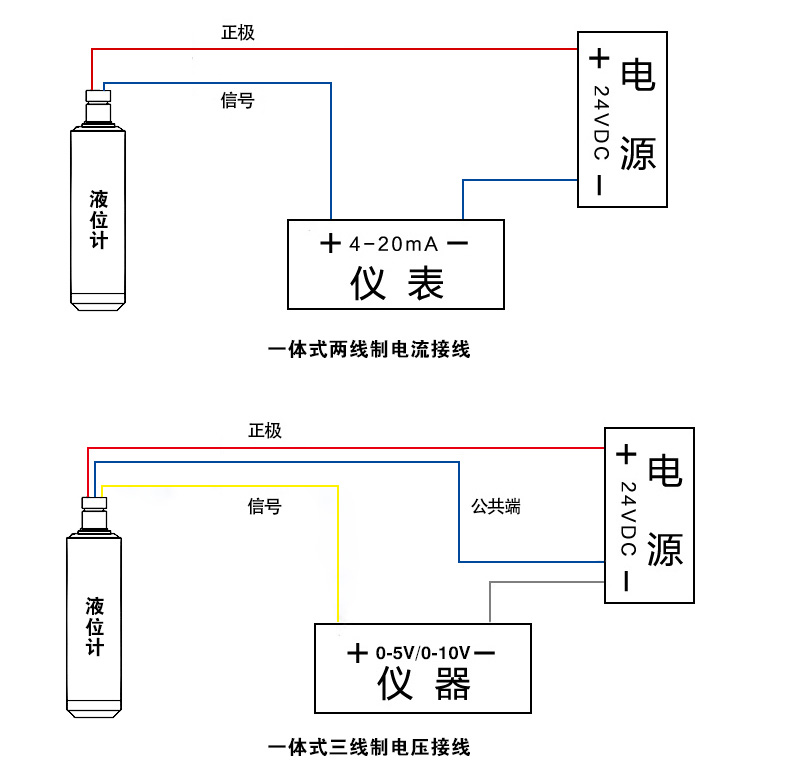

接口說明
