六氟化硫氧氣溫濕度變送器(NDIR紅外原理)
產品型號：RS-SF6O2WS-N01-MP
產品概述
六氟化硫為主要用在電力工業的一種人造惰性氣體，此氣體有著良好的電氣絕緣性能及 優異的滅弧性能，但隨著長時間的使用，可能會發生氣體泄漏的問題； 為防止氣體泄漏，我司設計了六氟化硫變送器，此設備采用 NDIR 原理檢測，高品質紅外光源，并經過標準氣體標定，具有反應迅速靈敏、抗干擾能力強、長壽命、高重復性和高穩定性的特點。
同時《電業安全工作規程》 （發電廠和變電站部分） 規定，裝有 SF6 設備的配電裝置 室必須保證 SF6 濃度小于 1000ppm ，除須裝設強力通風裝置外，還必須安裝能報警的氧量儀和 SF6 氣體濃度檢測報警儀等監測裝置。設備同時具備監測氧氣的功能，反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
此外，該設備還配有超聲波六氟化硫變送器，此設備采用超聲波原理檢測，利用發送的聲波脈沖，測量接收端的時間差。
功能特點
六氟化硫采用 NDIR 原理檢測，使用高品質紅外光源，壽命長。
同時具備監測氧氣的功能，量程 0-30%VOL，測量精度高，可達±3%FS 以內,重復性可達 1%以內。
可選帶溫濕度，精準測量環境溫濕度變化。
產品采用 485 通信接口，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，最遠 通信距離 2000 米。
10-30V 直流寬電壓供電。
結構合理，避免 SF6 長時間堆積在殼體內部。
主要技術參數
| 項目 | 技術指標 |
| 功耗 | 2.5W |
| SF6 分辨率 | 1ppm |
| SF6 最大允許誤差 | 0~1000ppm:±10% （@500ppm,60%RH,25℃） 0~2000ppm:±10% （@2000ppm,60%RH,25℃） |
| SF6 量程范圍 | 0~ 1000ppm（默認）0-2000ppm |
| SF6 零點漂移 | ±3ppm |
| SF6 穩定性 | ≤2%信號值/月 |
| SF6 響應時間 | ≤30s |
| SF6 典型預熱時間 | ≥30min |
| SF6 重復性 | ≤3% |
| O2 分辨率 | 0. 1%VOL |
| O2 精度 | ±3%FS |
| O2 量程 | 0~30%VOL |
| O2 使用壽命 | 2 年（默認） 5 年、10 年可選 |
| O2 重復性 | ≤1% |
| O2 預熱時間 | ≥5 min |
| O2 響應時間 | ≤10s |
| O2 穩定性 | ≤5%信號值/年 |
| 溫度測量范圍 | -40℃~+80℃ |
| 溫度精度 | ±0.5℃ （@25℃） |
| 濕度測量范圍 | 0~99%RH |
| 濕度精度 | ±3%RH （@ 60%RH,25℃） |
| 壓力范圍 | 90~ 110kPa |
| 工作溫度 | - 10~60℃ |
| 工作濕度 | 0~95%RH 非結露 |
產品選型
| RS- | 公司代號 | ||||
| SF6O2- | 六氟化硫氧氣變送器 | ||||
| SF6O2WS- | 六氟化硫氧氣溫濕度四合一變送器 | ||||
| N01- | RS485（ModBus協議） | ||||
| MP- | 金屬外殼 | ||||
| 1000P | 測量范圍：0-1000ppm | ||||
| 2000P | 測量范圍：0-2000ppm | ||||
| 3000P | 測量范圍：0-3000ppm | ||||
系統框架圖

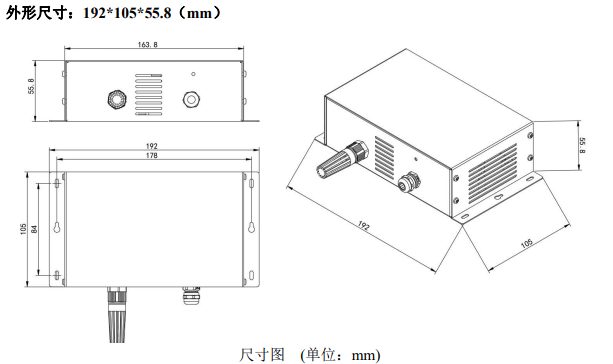

尺寸說明
安裝說明
安裝注意事項： 由于六氟化硫氣體密度大于空氣密度，則在安裝時應盡量靠近地面安裝。
安裝時必須豎直安裝到墻面上（如圖所示） ！！！不可顛倒，不可傾斜。
安裝方式一： 膨脹螺絲安裝
使用葫蘆孔進行固定
安裝方式二： 通過邊角的四個孔豎直固定到墻面上。
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
