浮充電流測量單元
產品型號：RS-XDC-FCLM- N01-2
浮充電流測量單元通過傳感器來采集蓄電池組輸入或輸出的直流電流，傳感器根據互感器電磁隔離、磁調制工作原理制成，精度高，穩定型強。外殼采用ABS工程塑料堅固防碰，模塊化設計，結構簡潔，安裝維護方便。
相關產品
蓄電池智能參數傳感器
安卓顯示屏
動力環境監控主機（-90）
通信主機
電壓測量單元
機房環境監控主機(1U版)
機房環境監控主機（壁掛式）
收斂模塊
電流測量單元
動力環境監控主機（-100）
浮充電流測量單元
產品詳情
產品概述
浮充電流測量單元通過傳感器來采集蓄電池組輸入或輸出的直流電流，傳感器根據互感器電磁隔離、磁調制工作原理制成，精度高，穩定型強。外殼采用 ABS 工程塑料堅固防碰，模塊化設計，結構簡潔，安裝維護方便。收斂模塊采集測量數據，可進行遠程傳輸，具有良好的穩定性和可靠性，且適合電池組測量。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS 機房、蓄電池組機房等場景的蓄電池監控而設計。
功能特點
體積小，測量精度高，方便安裝。
對插式接線口，操作方便，防護能力高。
方便多臺設備進行連接，適合電池組測量。
模塊化設計，結構簡潔，安裝維護方便。
主要技術參數
| 供電電壓 | DC10～30V |
| 功耗 | 0.7W |
| 電流 | 測量范圍±10A |
| 電流精度±0.5% | |
| 輸出信號 | RS485（ModBus-RTU） |
| 設備元件耐溫及濕度 | -20℃~+60℃，0%RH~95%RH （非結露） |
產品選型
| RS- | 公司代號 | ||||
| XDC- | 蓄電池監測 | ||||
| FCLM- | 浮充電流測量單元 | ||||
| N01- | 485通信 | ||||
| 2 | 外觀樣式 | ||||
系統框架圖

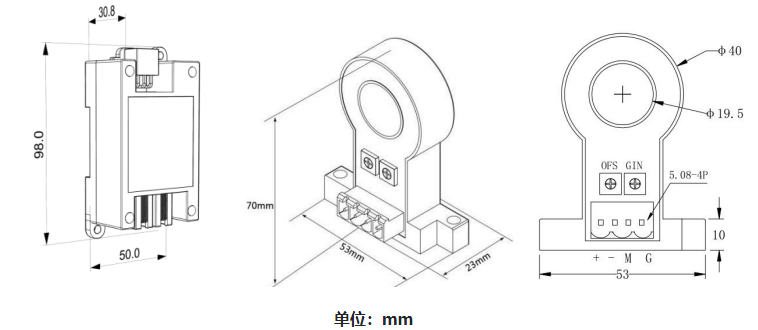

尺寸說明
安裝說明
將 HES 端口出的四芯線按照棕-‘+’，黑-‘G’，黃-‘M’，藍-‘﹣’的對應關系通過 5.08-4P 端子接到霍爾傳感器上，待測導線穿過霍爾傳感器中間的孔洞。
2 路 RJ11 接口接入蓄電池智能參數傳感器、電流測量單元、電壓測量單元、收斂模塊閉環中。

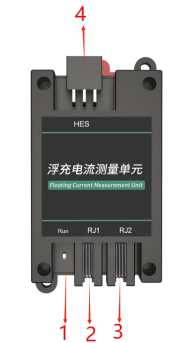

接口說明
編號 | 名稱 | 說明 |
1 | 指示燈 | 正常運行時慢閃，進行內阻測量時塊閃 |
2 | RJ1 | RJ1、RJ2倆端口并列，為485通信連接接口，用于傳感器之間連接。 |
3 | RJ2 | RJ1、RJ2倆端口并列，為485通信連接接口，用于傳感器之間連接。 |
4 | HES | 接電流傳感器 |
