產品概述
該產品為單紅數碼管溫濕度顯示屏。電路采用美國進口工業級微處理器芯片、進口高精度傳感器，確保產品優異的可靠性、高精度和互換性。產品外觀采用鋁合金邊框，高品質亞克力面板，顯示清晰，美觀大方。信號輸出接口為標準工業接口，4~20mA/0~10V/0~5V三種模擬量信號輸出可選。
功能特點
采用瑞士進口傳感器，測量精度高，性能穩定可靠。
采用大尺寸高亮數碼管，強光下仍可清晰顯示。
邊框采用高硬鋁合金，防水防塵，牢固可靠。
采用專用的模擬量輸出電路，標準工業接口，使用范圍寬。
10-30V 直流寬電壓供電。
主要技術參數
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 0.62W |
| 電壓輸出 | 0.62W | |
| 精度 （默認） | 濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃（25℃） | |
| 變送器元件耐溫及濕度 | -40℃~+70℃，0%RH~95%RH （非結露） | |
| 探頭工作溫度 | -40℃~+120℃，默認-40℃~+80℃ | |
| 探頭工作濕度 | 0%RH-100%RH | |
| 長期穩定性 | 濕度 | ≤1%RH/y |
| 溫度 | ≤0.1℃/y | |
| 響應時間 | 濕度 | ≤8s(1m/s風速) |
| 溫度 | ≤25s(1m/s風速) | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≥600Ω | |
產品選型
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送器 | ||||
| I20- | 4~20mA 電流輸出 | ||||
| V05- | 0~5V 電壓輸出 | ||||
| V10- | 0~10V 電壓輸出 | ||||
| K1- | 看板外殼 | ||||
| 4 | 內置精裝探頭 | ||||
| 5 | 外延精裝探頭 | ||||
系統框架圖
尺寸說明
安裝說明

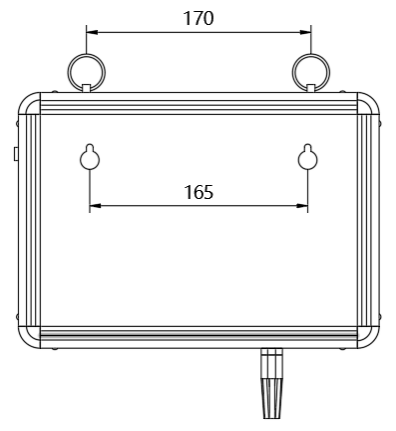

可懸掛或者壁掛安裝，安裝孔尺寸如下 (單位：mm)：

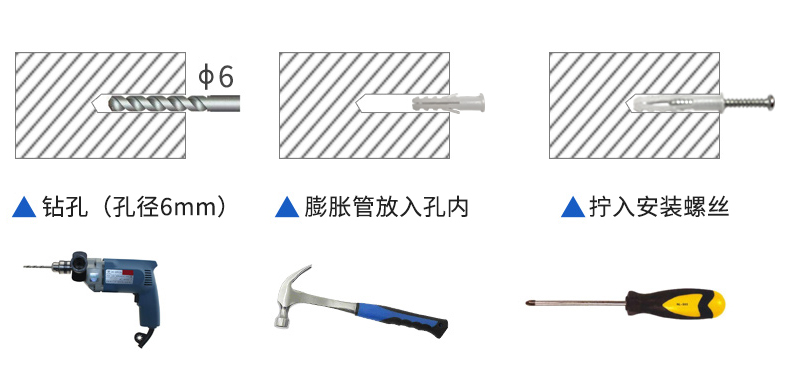

若選用葫蘆孔安裝，需先在墻體或其它固定平面打孔，然后安裝膨脹塞和螺絲，最后將溫濕度看板掛到螺絲處即可。
接口說明
線色 | 說明 | |
輸出 | 棕色 | 溫度信號正 |
黑色 | 溫度信號負 | |
藍色 | 濕度信號正 | |
綠色 | 濕度信號負 |
