溫濕度看板485型
產品型號：RS-WS-N01-K1
該溫濕度看板電路采用美國進口工業級微處理器芯片、進口高精度傳感器，確保產品優異的可靠性、高精度和互換性。本產品采用鋁合金邊框，高品質亞克力面板，外觀美觀大方。輸出信號類型為RS485，最遠可通信 2000 米，標準的 ModBus 協議，支持二次開發。
產品詳情
產品概述
該溫濕度看板電路采用美國進口工業級微處理器芯片、進口高精度傳感器，確保產品優異的可靠性、高精度和互換性。本產品采用鋁合金邊框，高品質亞克力面板，外觀美觀大方。輸出信號類型為RS485，最遠可通信 2000 米，標準的 ModBus 協議，支持二次開發。
功能特點
采用瑞士進口傳感器，測量精度高，性能穩定可靠。
采用大尺寸高亮數碼管，強光下仍可清晰顯示。
邊框采用高硬鋁合金，防水防塵，牢固可靠。
產品采用 485 通信接口，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，最遠 通信距離 2000 米。
10-30V 直流寬電壓供電。
超限可通過聲光報警器報警（選配）。
主要技術參數
| 直流供電（默認） | DC 10-30V | ||
| 最大功耗 | 0.64W | ||
| A準精度 | 濕度 | ±2%RH(60%RH,25℃) | |
| 溫度 | ±0.4℃（25℃） | ||
| B準精度 （默認） | 濕度 | ±3%RH(60%RH,25℃) | |
| 溫度 | ±0.5℃（25℃） | ||
變送器元件耐溫及濕度 | -40℃~+70℃，0%RH~95%RH （非結露） | ||
| 探頭工作溫度 | -40℃~+120℃ 默認：-40℃~+80℃ | ||
| 探頭工作濕度 | 0%RH-100%RH | ||
| 溫度顯示分辨率 | 0.1℃ | ||
| 濕度顯示分辨率 | 0.1%RH | ||
| 溫濕度刷新時間 | 1s | ||
| 長期穩定性 | 濕度 | ≤1%RH/y | |
| 溫度 | ≤0.1℃/y | ||
| 響應時間 | 濕度 | ≤8s(1m/s風速) | |
| 溫度 | ≤25s(1m/s風速) | ||
| 輸出信號 | RS485(ModBus協議) | ||
| 繼電器帶負載能力 | 30V DC 2A /250V AC 2A | ||
| 安裝方式 | 壁掛或懸掛 | ||
產品選型
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送器 | ||||
| N01- | 485通訊（ModBus-RTU協議） | ||||
| K1- | 看板外殼 | ||||
| K1A- | 帶聲光報警器看板外殼 | ||||
| K1R- | 帶繼電器看板外殼 | ||||
| 4 | 內置精裝探頭 | ||||
| 5 | 外置精裝探頭 | ||||
系統框架圖

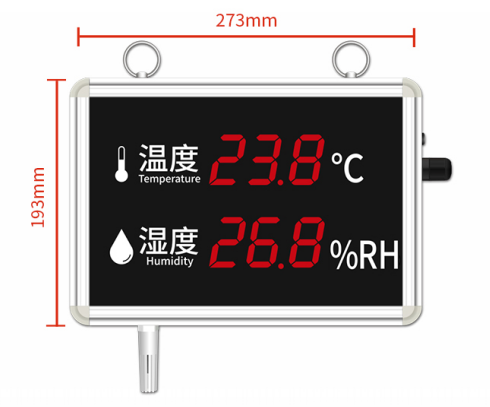

尺寸說明
安裝說明
接口說明
線色 | 說明 | |
通信（右側出線） | 紅色 | 485-A |
黑色 | 485-B | |
繼電器輸出（左側出線） | 紅色 | 無源輸出接口 （僅K1R型號有此接口） |
黑色 |
