產品概述

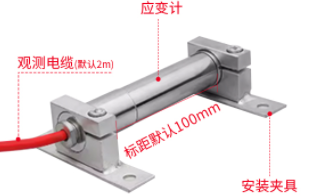

振弦式表面應變計適用于長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部的應變量。加裝配套附件可組成多向應變計組、無應力計、巖石應變計。若加裝溫度傳感器即可同步測量安裝點的溫度，適用于橋梁、隧道、軌道交通、水利、建筑物等場景。 搭配我公司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應 物理量，通過 485、4G、NB-IoT、LoRa 等數據傳輸方式上傳。
功能特點
采用振弦理論設計、全不銹鋼結構制造；
具有靈敏度與精度高、線性與穩定性好等優點；
對集中載荷反應靈敏、測值可靠和穩定性好；
支持增加溫度檢測功能；
搭配我公司振弦式傳感器采集器可實現后臺終端實時監測。
主要技術參數
| 溫度測量 | 可加裝溫度傳感器，-20～+60℃ |
| 溫度精度 | ±0.5℃ |
| 默認線長 | 2m |
| 測量標距及量程 | 100mm（拉伸：800με，壓縮：800με） |
| 分辨力 | ≤0.5%F·S |
| 非線性度 | ≤2%F·S |
| 不重復度 | ≤0.5%F·S |
| 綜合誤差 | ≤2.5%F·S |
| 耐水壓 | ≥0.4MPa |
| 絕緣電阻 | ≥50MΩ |
| 防護等級 | IP68 |
產品選型
| RS- | 公司代號 | |||
| ZX- | 振弦式傳感器 | |||
| ZXT- | 振弦式傳感器+溫度測量 | |||
| BMYB- | 表面應變計 | |||
| HNTYB- | 混凝土應變計 | |||
| 1 | 1代殼體 | |||
系統框架圖
尺寸說明
安裝說明

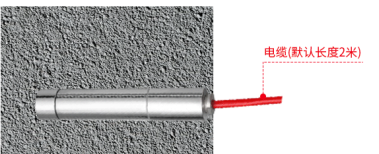

埋設安裝： 儀器埋入混凝土結構物中時，一般采取兩個方法。一種是直接將儀器澆筑到混凝土混合料中，一種是先把儀器澆筑到預制塊內，然后再將預制塊澆筑在混凝土結構物中。 在直接澆筑的時候，應將儀器按設計要求固定好位置，擺正儀器的方向，保證在澆筑時不發生移動。電纜同樣要綁扎在鋼筋上，但是要松動些，靠近儀器的地方要打回環， 避免因振搗而損壞儀器或者電纜。混凝土應變計隨著實際使用情況的不同，可靈活選擇埋設的方式。同時，由多個應變計也可組成多向應變計或者無應力計。
表面安裝安裝時，將安裝支架使用膨脹螺絲固定到帶側面，注意安裝間距盡量在傳感器兩側， 安裝完后讀取數值即可，該方案容易受外部環境影響。

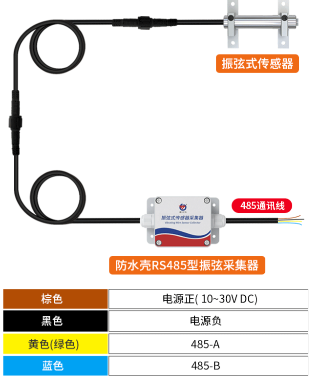

接口說明
