振弦式鋼筋計
產品型號：RS-ZX/ZXT-GJJ-1
振弦式鋼筋計（別名：鋼筋應力計、錨桿應力計、混凝土支撐軸力計）是一種用于監測鋼筋混凝土結構中鋼筋的應力，包括大壩、橋梁、預制和現澆混凝土樁基、防滲墻、大中型建筑等所有混凝土結構中的鋼筋應力和環境溫度。
相關產品
無線振弦式傳感器采集器
多通道振弦傳感器采集儀
振弦式錨索計采集器
振弦式滲壓計
振弦式表面應變計
振弦式鋼筋計
振弦式錨索計
振弦式土壓力計
振弦式軸力計
振弦式傳感器采集器（小防水殼）
大王字殼振弦式傳感器采集器
產品詳情
產品概述
振弦式鋼筋計（別名：鋼筋應力計、錨桿應力計、混凝土支撐軸力計）是一種用于監測鋼筋混凝土結構中鋼筋的應力，包括大壩、橋梁、預制和現澆混凝土樁基、防滲墻、大中型建筑等所有混凝土結構中的鋼筋應力和環境溫度。鋼筋計還用于測量錨桿的應力。若加裝溫度傳感器即可同步測量安裝點的溫度。
搭配我公司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應物理量，通過 485、4G、NB-IoT、LoRa 等數據傳輸方式上傳。
功能特點
傳感器分辨力高、抗干擾性能強；
對集中載荷反應靈敏、測值可靠和穩定性好；
支持增加溫度檢測功能；
搭配我公司振弦式傳感器采集器可實現后臺終端實時監測。
主要技術參數
| 溫度測量 | 可加裝溫度傳感器，-20～+60℃ |
| 溫度精度 | ±0.5℃ |
| 默認線長 | 2m |
| 分辨力 | ≤0.08%F·S |
| 不重復度 | ≤0.5%F·S |
| 綜合誤差 | ≤2.0%F·S |
| 測量范圍 | 直徑：20mm（測量范圍——拉力：0-60kN，壓力：0-30kN）； 直徑：22mm（測量范圍——拉力：0-80kN，壓力：0-40kN）； 直徑：25mm（測量范圍——拉力：0-100kN，壓力：0-50kN）； 直徑：28mm（測量范圍——拉力：0-120kN，壓力：0-60kN）； 直徑：32mm（測量范圍——拉力：0-160kN，壓力：0-80kN）。 其余規格及量程支持定制。 默認發貨規格及量程： 直徑：20mm，（測量范圍——拉力：0-60kN，壓力：0-30kN）。 |
| 耐水壓值 | ≥0.4MPa |
| 絕緣電阻 | ≥50MΩ |
| 防護等級 | IP68 |
產品選型
| RS- | 公司代號 | |||
| ZX- | 振弦式傳感器 | |||
| ZXT- | 振弦式傳感器+溫度測量 | |||
| GJJ- | 鋼筋計 | |||
| 1 | 1代殼體 | |||

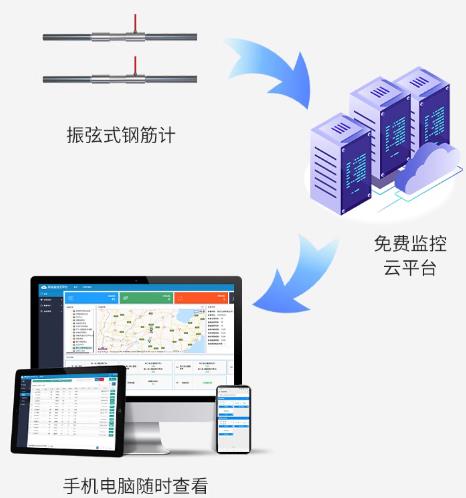

系統框架圖

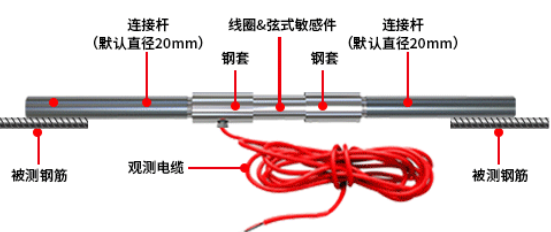

尺寸說明

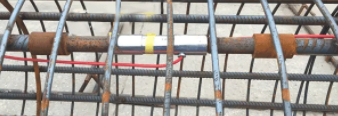

安裝說明
焊接安裝方式
焊接安裝方式包括坡口焊、電渣對焊、搭接焊及綁條焊等，具體焊接方式以現場監理 工程師指定的方法進行焊接。對于焊縫深度、寬度及搭接長度應符合工程技術或相關焊接規范，而搭接焊會對鋼筋計產生一定的彎曲影響導致測量精度下降，通常不予推薦。為避免造成不必要的損失，焊接安裝時一定要仔細閱讀注意事項。
機械式連接安裝（直螺紋連接、套管連接）
采用螺紋連接接長鋼筋計可減少現場焊接工作量和施工干擾，要求鋼筋計的連接桿和結構鋼筋的接頭加工成相同直徑的螺紋，并配以內螺紋管套，可在現場直接安裝。
接口說明
