水質取水監測平臺（自吸水款）
產品型號：RS-QSPT-4G-1/3
水質取水監測平臺主要應用于水流較為湍急或是不易采用浸入式監測設備安裝的場所，取水平臺所監測的數據均為無流速水樣數據，排除了流速對于檢測結果的影響，其數值更加穩定。
產品詳情
產品概述
水質取水監測平臺（自吸水款）分為室內款和室外款，主要應用于水流較為湍急或是不易采用浸入式監測設備安裝的場所，取水平臺所監測的數據均為無流速水樣數據，排除了流速對于檢測結果的影響，其數值更加穩定。設備整體由取水系統、監測系統及顯示系統三部分組成，采用220V市電供電，內含漏保及空開，并留有接地端子，布線全由接線端子轉接，保證產品內部的美觀性和簡潔性。
功能特點
多集成一體化機身，各數字傳感器可根據監測需求任意搭配使用。
全新觸摸大屏，動態顯示當前水質監測參數，操作靈活方便。
支持各監測要素數據自動存儲、查看功能。
提供遠程云平臺，實時監測水質各要素狀態。
水質樣本自動循環換水，保障了水質監測數據的穩定性。
主要技術參數
| 名稱 | 參數 |
| 工作電壓 | 220V |
| 數據上傳方式 | 支持2G、4G、RJ45 |
| 屏幕尺寸 | 10.1英寸 |
| 屏幕類型 | 觸摸組態顯示屏 |
| 水泵配置 | 120W冷熱水自啟停自吸泵（吸程6米） |
| 水管管徑 | 標準20管（20mm） |
| 工作環境溫度 | 0~50℃ |
| 工作環境濕度 | 0~95%（無凝露） |
| 外形尺寸 | 550*430*1741mm（室內款） 600*323*1712mm（室外款） |
| 監測要素 | 任意搭配 |
產品選型
| RS- | 公司代號 | |||
| QSPT- | 水質取水監測平臺 | |||
| 4G- | 4G信號上傳 | |||
| 1 | 自吸水款 | |||
| 3 | 自吸水款（用于室外） | |||
系統框架圖
尺寸說明
室內款：

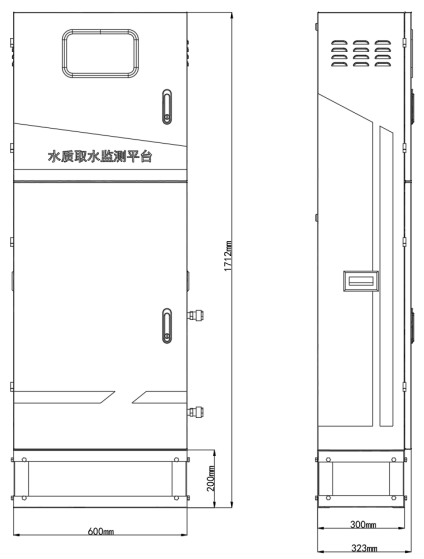

室外款：
安裝說明
水質取水監測平臺正右方預留了兩個管道接口處，可根據現場環境工作人員自行接入合適的管道長度，上方的口為排水口，下方的為進水口。
【注意事項】自吸泵在工作前需要添加少許引水才能使其正常運轉，不加引水會造成自吸泵抽不上水來影響整套系統的使用。

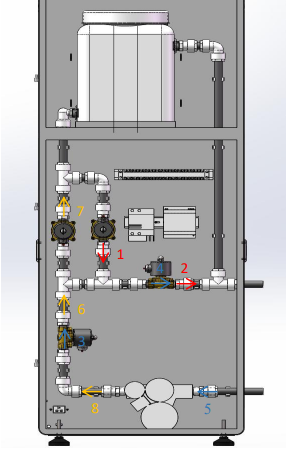

接口說明
部件編號 | 功能說明 |
1、2 | 1、2電磁閥根據設定的時間自動打開將水箱里的水排出。 |
3、4、5 | 3、4電磁閥打開，5自吸泵抽水實現管道里的水自動循環排放，避免因管道過長而積水影響監測數據準確性。 |
6、7、8 | 6、7電磁閥打開，8自吸泵工作將水源處需要監測的水抽到水箱中，進行水樣檢測。 |
