紫外線溫濕度傳感器
產品型號：RS-UV -*-2
本產品基于光敏元件將紫外線轉換為可測量的電信號原理，實現紫外線的在線監測。電路采用美國進口工業級微處理器芯片、進口高精度紫外線傳感器，確保產品優異的可靠性、高精度。產品外殼為壁掛高防護等級外殼，防護等級 IP65，防雨雪。
相關產品
光照度變送器
散射輻射變送器
紫外線溫濕度傳感器
光照二氧化碳溫濕度變送器
吸頂式光照變送器
光合有效輻射傳感器
鋁殼紫外線變送器
光電式太陽總輻射變送器
熱電式太陽總輻射變送器
LORA光照度采集器
鋁殼光照度變送器
傾斜輻射變送器
產品詳情
產品概述
本產品基于光敏元件將紫外線轉換為可測量的電信號原理，實現紫外線的在線監測。電路采用美國進口工業級微處理器芯片、進口高精度紫外線傳感器，確保產品優異的可靠性、高精度。產品外殼為壁掛高防護等級外殼，防護等級 IP65，防雨雪。
本產品可以廣泛應用在環境監測、氣象監測、農業、林業等環境中。測量大氣中以及人造光源等環境下的紫外線。
功能特點
采用對240-370 nm高敏感的紫外線測量器件，精準測量紫外線強度。
透視窗采用高品質透光材料，紫外線透過率超過98%，避免了因傳統PMMA、PC材料對紫外線的吸收導致紫外線測量值偏低的問題。
壁掛防水殼，防護等級高，可用長期用于室外雨雪環境。
10-30V 直流寬電壓供電。
主要技術參數
485型：
| 直流供電（默認） | 10-30VDC | |
| 最大功耗 | 0.1W | |
| 典型精度 | 紫外線強度 | ±10% FS（@365nm,60%RH,25℃） |
| 濕度 | ±3%RH(60%RH,25℃) | |
| 溫度 | ±0.5℃（25℃） | |
| 紫外線強度量程 | 0~15 mW/ cm2 | |
| 0~ 450 μW/ cm2 | ||
| 分辨率 | 0.01 mW/ cm2（量程0~15 mW/ cm2） | |
| 1μW/ cm2（量程0-450 μW/ cm2） | ||
| 紫外線指數量程 | 0-15（紫外線強度量程0~ 450 μW/ cm2款無此參數） | |
| 測量波長范圍 | 波長240-370 nm | |
| 溫濕度量程（選配） | -40℃~ +80℃，0%RH~100%RH | |
| 電路工作溫濕度 | -40℃~+60℃，0%RH~95%RH（無凝露） | |
| 長期穩定性 | 溫度 | ≤0.1℃/y |
| 濕度 | ≤1%/y | |
| 響應時間 | 溫度 | ≤18s(1m/s風速) |
| 濕度 | ≤6s(1m/s風速) | |
| 紫外線強度 | 0.2s | |
| 紫外線指數 | 0.2s | |
| 輸出信號 | 485(ModBus-RTU協議) | |
模擬量型：
| 直流供電（默認） | 10-30VDC （0~10V 型產品只能 DC 24V 供電） | |
| 最大功耗 | 1.2W | |
| 典型精度 | ±10% FS（@365nm,60%RH,25℃） | |
| 紫外線強度量程 | 0~15 mW/ cm2；0~ 450 μW/ cm2 | |
| 測量波長范圍 | 波長240-370 nm | |
| 工作環境 | -40℃~ +60℃，0%RH~ 95%RH（無凝露） | |
| 響應時間 | 紫外線強度 | 0.2s |
| 輸出信號 | 電流輸出 | 4mA~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電流輸出 | 帶負載能力≥600Ω |
| 電壓輸出 | 輸出電阻≤250Ω | |
產品選型
| RS- | 公司代號 | ||||
| UV- | 紫外線變送器 | ||||
| UVWS- | 紫外線溫濕度三合一（模擬量型無此型號） | ||||
| N01- | 485通訊（ModBus-RTU協議） | ||||
| I20- | 4~20mA 電流輸出 | ||||
| V05- | 0~5V 電壓輸出 | ||||
| V10- | 0~10V 電壓輸出 | ||||
| WIFI- | WIFI方式上傳 | ||||
| 4G- | 4G方式上傳 | ||||
| LORA- | LoRa方式上傳 | ||||
| 2- | 壁掛王字殼 | ||||
| OLED- | 王字殼OLED顯示屏（紫外線溫濕度三合一無此型號） | ||||
| 空 | 紫外線強度量程 0-15 mW/ cm2 紫外線指數量程 0-15 | ||||
| LOW | 紫外線強度量程0-450 μW/ cm2 無紫外線指數 | ||||

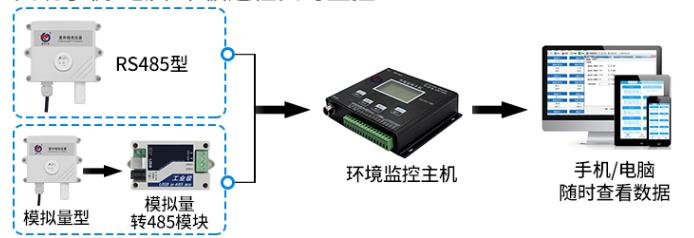

系統框架圖

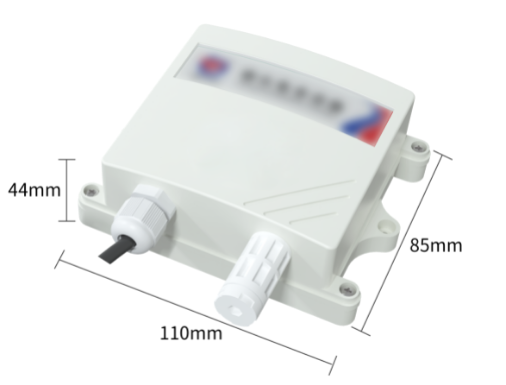

尺寸說明

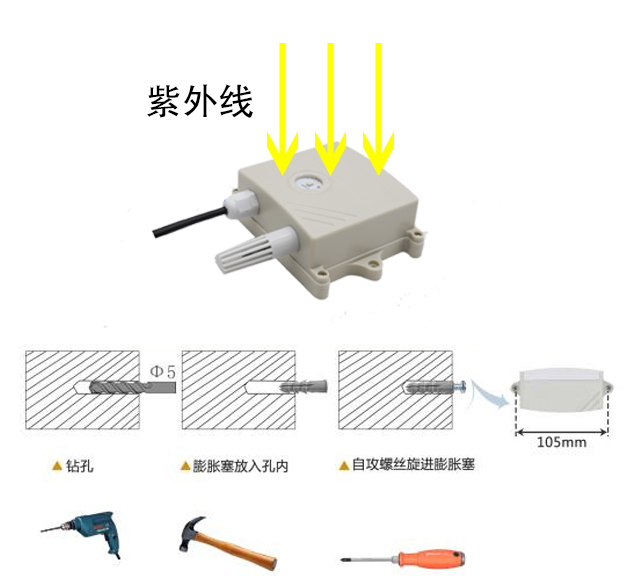

安裝說明
特殊說明：此設備安裝時應使傳感器感光面垂直于光源。
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
