熱電式太陽總輻射變送器
產品型號：RS-TRA-*-AL
RS-TRA-*-AL太陽總輻射變送器采用熱電原理，可用來測量光譜范圍在0.3~3μm的太陽輻射。
相關產品
光照度變送器
散射輻射變送器
紫外線溫濕度傳感器
光照二氧化碳溫濕度變送器
吸頂式光照變送器
光合有效輻射傳感器
鋁殼紫外線變送器
光電式太陽總輻射變送器
熱電式太陽總輻射變送器
LORA光照度采集器
鋁殼光照度變送器
傾斜輻射變送器
產品詳情
產品概述
太陽總輻射變送器采用熱電原理，可用來測量光譜范圍在0.3~3μm的太陽輻射。感應元件采用繞線電鍍式熱電堆，感應面為吸收率高的黑色涂層。利用輻射的熱效應，吸收太陽輻射并轉化為溫差電動勢。并具有溫度補償功能，能夠較為精準的測量太陽輻射量。感應面上方采用雙層玻璃罩，不但能夠減弱空氣對流對設備的影響，而且能夠阻斷外罩本身的輻射。并且加散射遮光環可以測量散射輻射。
功能特點
采用熱電感應元件，測量精確度高。
透光率高達95%透明雙層玻璃罩，感光度良好，表面特殊處理，防止灰塵吸附。
光譜范圍達到0.3~3μm。
響應時間短、誤差小且具有溫度補償，量程內測量更精準。
主要技術參數
| 供電范圍 | 10V～30V DC |
| 輸出方式 | 485（標準ModBus-RTU協議） 4~20mA電流輸出 0~5V/0~10V電壓輸出 |
| 功耗 | 485輸出：0.2W 4~20mA電流輸出：0.7W 0~5V/0~10V電壓輸出：0.22W |
| 工作溫度 | -40℃~60℃ |
| 工作濕度 | 0%RH~95%RH 非結露 |
| 靈敏度 | 7～14 μV·W-1·m2 |
| 內阻 | 250-400Ω |
| 響應時間（99%） | ≤30s |
| 非線性誤差 | ≤±3% |
| 方向性相應誤差 | ≤±30W/m2 |
| 溫度響應誤差 | ≤±3%（-30℃～+50℃） |
| 傾斜相應誤差 | ≤±5% |
| 光譜范圍 | 0.3~3μm |
| 測量范圍 | 0-2000W/m2 |
| 分辨率 | 1W/m2 |
| 精度 | ±3% |
| 年穩定性 | ≤±3% |
| 余弦響應誤差 | ≤±5% |
| 傾斜響應誤差 | ≤2% |
| 零點漂移 | ≤6 W/m2 |
產品選型
| RS- | 公司代號 | |||
| TRA- | 太陽總輻射變送器 | |||
| N01- | 485輸出（標準ModBus-RTU） | |||
| I20- | 4~20mA電流輸出 | |||
| V05- | 0~5V電壓輸出 | |||
| V10- | 0~10V電壓輸出 | |||
| AL | 鋁合金外殼 | |||
系統框架圖

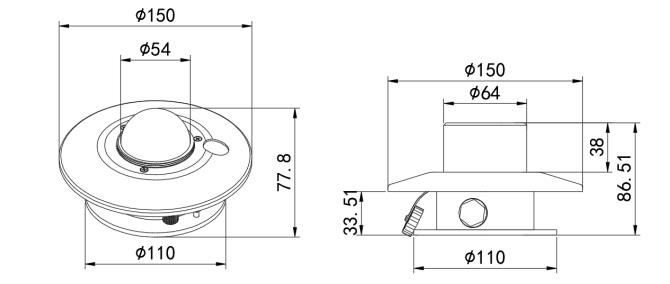

尺寸說明
安裝說明
1、 確保安裝支架，輻射傳感器與地面平行（可通過調平旋鈕進行調平）
2、 使用螺絲透過傳感器上的安裝孔，將傳感器固定在安裝支架上
3、 安裝完成后，摘除保護罩
4、 請注意安裝過程中不要損傷玻璃罩，以免影響測量精度
5、 安裝位置應為四周空曠且無任何遮擋物的地方。
6、 通電后，預熱半小時使用。
接口說明
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
