C型一體式氣象站
產品型號：RS-FSXJT-N01-1
產品概述
該C型一體式氣象站可廣泛適用于環境檢測，集風速、風向、溫濕度、噪聲采集、PM2.5和PM10、CO2、大氣壓力于一體，設備采用標準ModBus-RTU 通信協議，RS485信號輸出，通信距離最遠可達2000米，可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等，也支持二次開發。
該產品廣泛適用于需要測量環境溫濕度、噪聲、空氣質量、CO2、大氣壓力等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。
功能特點
本產品體積小、重量輕，采用優質抗紫外線材質，使用壽命長，采用高靈敏度的探頭，信號穩定，精度高。關鍵部件采用進口器件，穩定可靠，具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。
采用多采集裝置一體式設計，安裝方便。
風速風向結構及重量分別經過精心設計及分配，轉動慣量小，響應靈敏
噪聲采集，測量精確，量程高達30dB~120dB。
PM2.5和PM10同時采集，獨有雙頻數據采集及自動標定技術。
CO2量程：0-5000ppm，分辨率1ppm。
測量環境溫濕度，測量單元為瑞士進口，測量準確。
寬范圍0-120kPa氣壓量程，可應用于各種海拔高度。
采用專用的485電路，通信穩定，10~30V寬電壓范圍供電。
主要技術參數
| 直流供電（默認） | 10-30VDC | |
| 最大功耗 | RS485輸出 | 0.8W |
| 精度 | 風速 | ±（0.2+0.03V）m/s V表示風速(60%RH,25℃) |
| 濕度 | ±3%RH(60%RH,25℃) | |
| 溫度 | ±0.5℃（25℃） | |
| 大氣壓力 | ±0.15kPa@25℃ 101kPa | |
| 噪聲 | ±0.5dB（在參考音準，94dB@1kHz） | |
| PM2.5 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@0~100μg/m3、25℃、50%RH） | |
| CO2 | ±(50ppm+ 3%F·S) (25℃) | |
| 量程 | 風速 | 0~70m/s |
| 風向 | 8 個指示方向 | |
| 濕度 | 0%RH~99%RH | |
| 溫度 | -40℃~+80℃ | |
| 大氣壓力 | 0-120kPa | |
| 噪聲 | 30dB~120dB | |
| PM10 PM2.5 | 0-1000μg/m3 | |
| CO2 | 0-5000ppm | |
| 長期穩定性 | 溫度 | ≤0.1℃/y |
| 濕度 | ≤1%/y | |
| 大氣壓力 | -0.1kPa/y | |
| 噪聲 | ≤3dB/y | |
| PM10 PM2.5 | ≤1%/y | |
| CO2 | ≤1%/y | |
| 響應時間 | 風速 | ≤0.5s |
| 風向 | ≤0.5s | |
| 溫濕度 | ≤1s | |
| 光照強度 | ≤0.1s | |
| 大氣壓力 | ≤1s | |
| 噪聲 | ≤1s | |
| PM10 PM2.5 | ≤90s | |
| CO2 | 90%階躍變化時一般小于180s | |
| 輸出信號 | RS485輸出 | RS485(標準ModBus通訊協議) |
以上陳述的性能數據是在使用我司測試系統及軟件的測試條件下獲取的。為了持續改進產品，我司保留更改設計功能和規格的權利，最新技術參數請于購買前參照我司官方說明書，本網站中體現的設備技術參數不能代表本設備最新參數。如有出入，恕不另行通知。
產品選型
RS- | 公司代號 | |||
FSXJT- | 一體式氣象站 | |||
N01- | 485通信（標準ModBus-RTU協議） | |||
1 | 一體式殼體 | |||

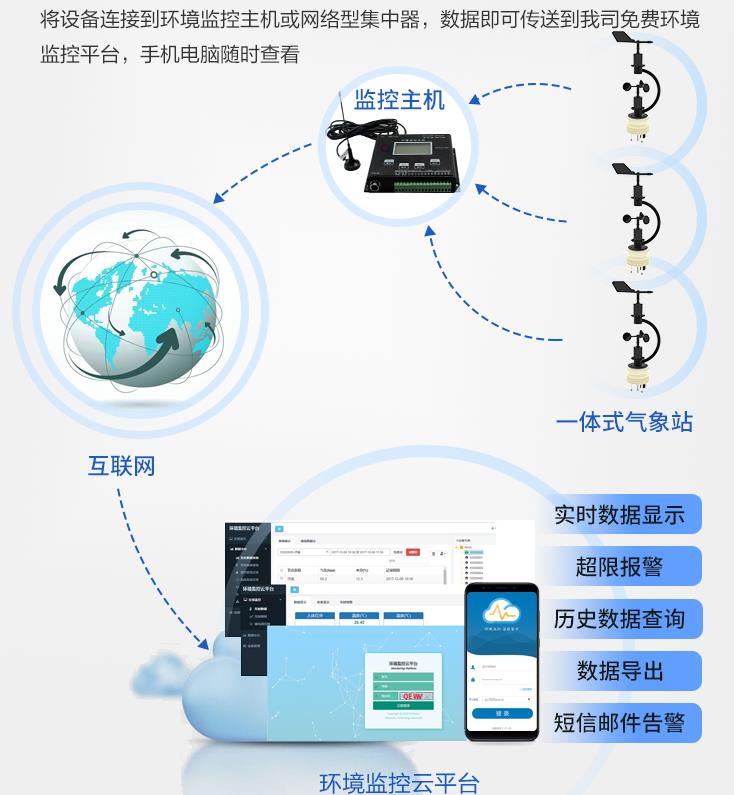

系統框架圖
尺寸說明
安裝說明
接口說明
寬電壓電源輸入范圍10~30V均可。485信號線接線時注意A、B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通信 | 綠色 | 485-A |
藍色 | 485-B |
