雨量氣象站
產品型號：RS-QXYL
產品概述
RS-QXYL 自動雨量氣象站是一款戶外測試雨量專用監測站。該設備可采集 1 路雨量
（總雨量+瞬時雨量+日雨量+當前雨量）、1 路風力風速、1 路風向、1 路百葉溫濕度大氣壓力，供電采用太陽能系統供電，內置寬溫膠體免維護蓄電池，主要用于野外、森林防火、山洪監測等沒有市電供電的場合。該設備可通過 4G 方式將數據直接上傳至我公司環境監控云平臺，客戶可隨時隨地通過網頁登陸或通過 APP 查看數據及管理設備。
功能特點
采集 1 路雨量、1 路風力風速、1 路風向、1 路百葉溫濕度大氣壓力。
采用太陽能供電系統，內置寬溫膠體免維護蓄電池，用于野外無市電場合。
4G 數據自動上傳，提供免費環境監控云平臺及 APP。
默認贈送流量卡并免費贈送 1 年流量。
U 型立桿設計，設備之間的距離經過精密計算，將設備之間影響降低為零。
采用高強度 2.5 米立桿安裝架，抗大風、降雨、降雪等惡劣天氣長期工作于戶外。
主要技術參數
參數名稱 | 說明 |
供電 | 配套我公司太陽能電池板和蓄電池 （蓄電池續航時間≥3天） |
數據上傳接口 | 通過4G方式上傳數據 |
雨量采集 | 默認脈沖當量：0.2mm 可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。 |
風力風速 | 測量范圍：0~60m/s 精度：±0.3m/s 動態響應時間：≤0.5s |
風向 | 測量范圍： 八方位指示 |
百葉盒溫濕度 | 測量范圍：-20℃~+60℃，0%RH~100%RH |
數據上傳間隔 | 20s上傳一次數據 |
產品選型
| RS- | 公司代號 | ||||
| QXYL- | 氣象雨量站 | ||||
| QXYLS- | 氣象雨量記錄站 | ||||
| M4- | U型固定式膨脹螺絲安裝立桿 | ||||
| M5- | U型固定式三腳架安裝立桿 | ||||
| 1- | 套餐1 | ||||
| 2- | 套餐2 | ||||
| 3- | 套餐3 | ||||
| 4- | 套餐4 | ||||
| 4G | 4G上傳 | ||||

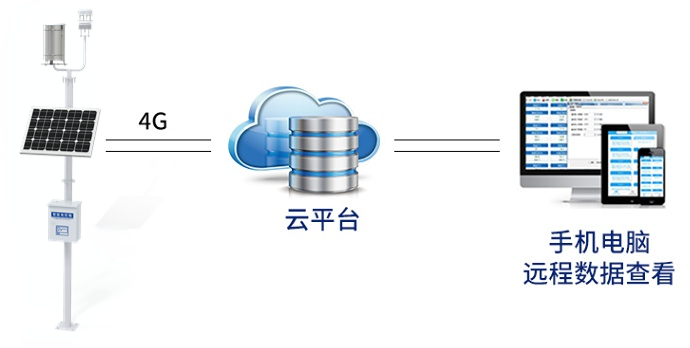

系統框架圖
尺寸說明
安裝說明
接口說明
一拖三接線方式（默認）：立桿內部走線，將一拖三線的母頭與一根2.5米的延長線連接，將延長線一端沿微聯孔伸進立桿內部，一拖三的公頭留在立桿外；微聯孔公頭線數量和安裝設備數量一致（若需要安裝三個以上的設備，在一拖三線的公頭上再接一根一拖三線即可），將線穿過橫臂與設備上的防水對插母頭接在一起，最后用四個螺絲將橫臂固定牢固。
一對一接線方式：此方式適用于帶集線器的箱體，也是立桿內部走線，每臺設備都配有2.5米延長線，延長線的公頭母頭均貼有線標，用戶按線標將延長線公頭與設備連接，另一端穿過支架放進立桿內部；立桿安裝配電箱的部位做有微聯孔，箱體中的防水對插線公頭也貼有線標，用戶使用時需將微聯孔敲開，將立桿中的線通過微聯孔勾出，接在配電箱內部對應線標的公頭上即可完成安裝。
線纜于立桿內部走線的設計，避免了太陽暴曬老化及被鳥獸啃食的問題，有效延長了設備的使用壽命。
