雷電預警在線監測站
產品型號：RS-LDYJ-M12-*-4G
產品概述
雷電預警在線監測站基于感應電荷原理，利用接地金屬板對電場的屏蔽作用，使另一金 屬板上的感應電荷發生周期性變化，通過監測變化的數值來檢測電場強度，從而實時監測大氣電場的變化。該設備可通過 4G 上傳將數據上傳到監控軟件平臺，同時該監測站還帶有 1 路 ModBus-RTU 從站接口，也可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等。
該設備正確合理的運用能夠使氣象等相關部門提前對雷暴天氣進行預判，預測雷電、暴雨的發生時間，向相關部門及從事一線工作的人們發出提示，避免在惡劣天氣下進行作業， 大大減小了因雷電、暴雨帶來的人員傷亡和財產損失。
功能特點
設備采用低功耗設計。
可實時檢測電場變化,及時輸出雷電預警信息。
傳感器部分采用304不銹鋼制造，保證長時間不受環境腐蝕。
傳感器與數據采集部分采用分體設計，便于后期管理維護，避免因為某一部分故障而需要更換整套設備。
傳感器采用朝下設計方式，避免因為灰塵、雨雪等干擾扇片轉動，影響電場監測。
可通過4G上傳到遠程監控平臺，輕松便捷，方便遠程查看。
設備唯一 8 位地址，易于管理識別，可搭配我公司提供的多種軟件平臺。
搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
主要技術參數
| 供電 | 太陽能供電 | 配套我公司太陽能電池板和蓄電池 |
| 市電供電 | 220V交流電 | |
| 數據上傳 | 4G上傳數據 | |
| 測量范圍 | ±50kV/m | |
| 分辨率 | 10V/m | |
| 測量準確性 | ≤5% | |
| 電機轉速穩定性 | ≤2% | |
| 上傳間隔 | 1min（不可更改） | |
| 工作溫度 | -40~60℃ | |
| 工作濕度 | ≤95% | |
產品選型
| RS- | 公司代號 | ||||
| LDYJ- | 雷電預警監測站 | ||||
| M12- | 3米立桿+0.5米橫桿 | ||||
| DC-12- | 太陽能電池板+蓄電池供電（35W 20Ah） | ||||
| Y | 220交流電源（市電）供電 | ||||
| 4G | 4G上傳 | ||||

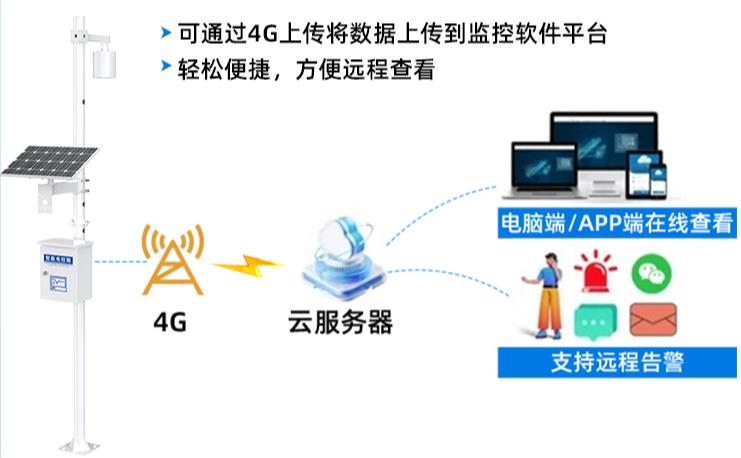

系統框架圖

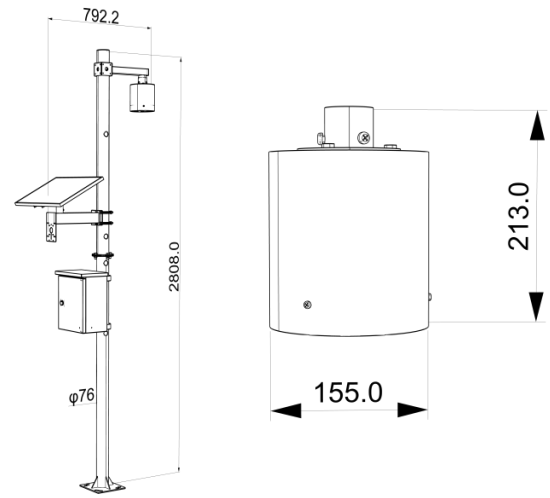

尺寸說明
單位：mm
安裝說明

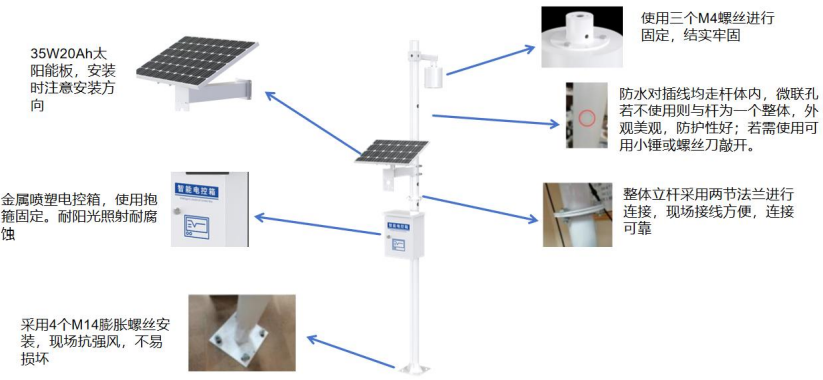

接口說明
1、安裝太陽能板，需注意太陽能板面板位置，朝南；太陽能下沿高度固定為 1.7m。（安裝位置為中間連接法蘭處向上 20cm。）
2、立桿安裝位置，需確保太陽能板周圍不會有被遮擋的情況！
3、太陽能控制器拆接線順序為接線：先接蓄電池，再接負載，最后接太陽能板。拆線： 先拆太陽能板，再拆負載，最后拆蓄電池。
注意：請嚴格按照以上順序進行接入，否則可能會損壞控制器。拆卸順序與接線順序反。
