學習型空調控制模塊
產品型號：RS-KT-N01
RS-KT-N01是一款ModBus接口的萬能空調調溫器，帶有學習功能和RS485接口支持ModBus-RTU協議，可學習4組按鍵功能，通過我司配套軟件可以學習99.9%的空調遙控器。
產品詳情
產品概述
RS-KT-N01 是一款ModBus接口的萬能空調調溫器。帶有學習功能，可以學習空調遙控器的控制碼，從而代替遙控器對空調進行控制；RS-KT-N01帶有RS485接口支持ModBus-RTU協議，對于支持此協議的PLC、單片機控制系統、力控、組態王、昆侖通態等組態軟件均可以通過RS-KT-N01對大部分柜式或壁掛式空調進行自動控制。
功能特點
通過我司配套軟件可以學習99.9%的空調遙控器。
可學習4組按鍵功能。
帶有485接口，可通過ModBus-RTU協議代替遙控器對空調進行控制。
ModBus通信地址可設置，波特率可修改。
紅外發射頭與空調距離最遠可達5米。
RS-KT-N01設備采用寬電壓供電直流10~30V均可。
485通信線通信距離最遠可達2000米。
主要技術參數
| 供電 | DC 10~30V |
| 功耗 | 1.2W |
| 使用環境 | -20℃~+60℃，0%RH~95%RH 非結露 |
| 通信接口 | RS485；標準的ModBus-RTU協議；通信波特率：2400、4800、9600可設 |
| 紅外口 | 可學習99%遙控器，并成功對空調進行控制 |
產品選型
RS- | 公司代號 | ||
KT- | 空調控制器 | ||
N01 | 485通訊（ModBus-RTU協議） | ||

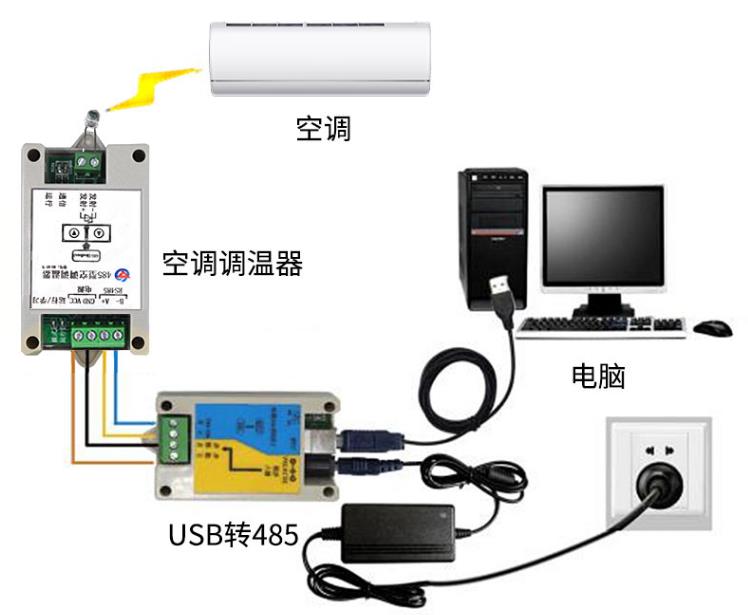

系統框架圖

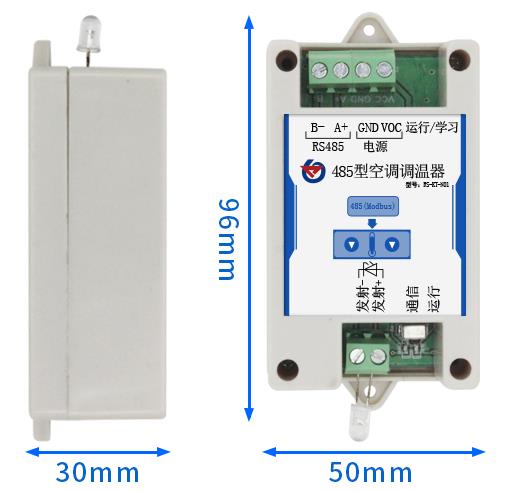

尺寸說明
安裝說明

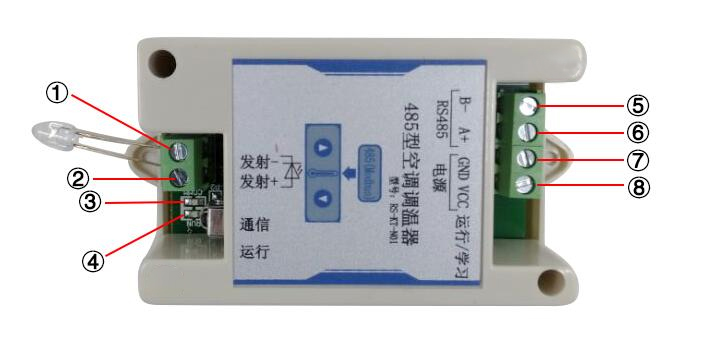

接口說明
編號 | 說明 | 備注 |
1 | 外接紅外LED負極 | 外接紅外LED燈負極，若接我司配套的LED線纜，則接藍色線。 |
2 | 外接紅外LED正極 | 外接紅外LED燈正極，若接我司配套的LED線纜，則接棕色線。 |
3 | 運行指示燈 | 正常運行時，此燈會1S閃爍一次。 |
4 | 通信指示燈 | 設備處于MDOBUS工作模式，當有通信時此燈會閃爍。 |
5 | RS485通信B線 | RS485通信A線和B線。 |
6 | RS485通信A線 | |
7 | 設備供電電源負極 | 此兩個端子為電源供電端，可接入10~30V直流電源即可。 |
8 | 設備供電電源正極 |
