產品概述
智能空調控制器是一款同時具備紅外碼庫及紅外學習功能的空調控制器。內置空調品牌近千種紅外碼庫，設備支持一鍵配碼及手動選擇品牌，手機 APP 配置操作簡單；設備自帶一路 485 接口，對于支持此協議的 PLC、單片機控制系統、力控、組態王、昆侖通態等組態軟件均可實現遠程控制。 主要用于學校教學樓教室、工廠宿舍、銀行網點機房、公司部門辦公室、機房、空調遠程管理、空調節能控制等。
功能特點
內置紅外碼庫芯片，對碼及紅外學習均可實現空調控制。
設備可自定義時間段進行自動控制空調啟停。
設備支持通過標準 ModBus-RTU 通信協議遠程控制空調。
批量召測下載學習碼。
設備通過藍牙連接手機 APP 進行配置，方便快捷。
設備配置有掉電保護功能，掉電保存設置的參數。
支持外掛紅外探頭，紅外發射延長線可達 5 米。
遠程采集空調控制器所在地的溫度。
內置電流互感器，支持檢測空調運行狀態。
主要技術參數
| 項目 | 參數 |
| 供電 | DC 9-30V |
| 功耗 | 0.1W |
| 變送器原件耐溫及濕度 | -40℃～+80℃，0%RH～95%RH（非結露） |
| 參數配置 | 「能耗眼」手機端APP |
| 載波頻率 | 接收：37kHz~39kHz，發射：38kHz |
| 電流互感器量程 | 0-20A |
| 溫度 | 量程：-40~80℃，精度：±0.5℃（25℃） |
| 濕度 | 量程：0~100%RH；精度：±3%RH(60%RH,25℃) |
| 通信接口 | 標準ModBus協議的485輸出 |
| 配置接口 | 藍牙 |
產品選型
| RS- | 公司代號 | |||||
| KTA- | 智能空調控制器 | |||||
| N01- | RS485通訊 | |||||
| 1- | 殼體外觀 | |||||
| 0- | 內置溫濕度探頭 | |||||
| 5- | 外延溫濕度探頭 | |||||
| 1P | 單相電 | |||||
| 3P | 三相電 | |||||

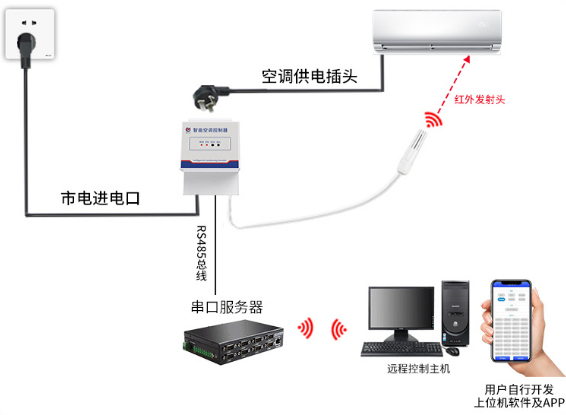

系統框架圖

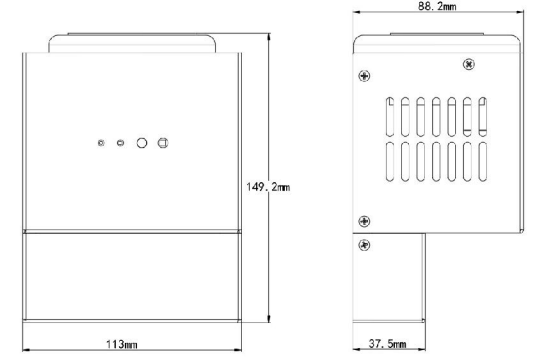

尺寸說明
安裝說明

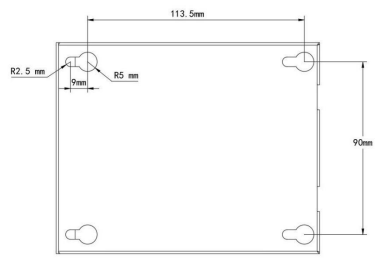

壁掛安裝說明：在墻面固定位置打入自攻絲及膨脹螺絲。
發射頭固定：將卡扣安裝到支架頂端擰緊，支架通過自帶的螺絲安裝到合適的位置，將發射頭卡到卡扣上， 調整方向?qū)?zhǔn)空調即可。
接口說明
將設備接線盒外殼打開，參考上圖接線示意接線： 左側端子為單相/三相電接線處： 接線時需單獨準備一根空調插頭線（根據現場實際空調功率選擇：單相推薦使用 16A 插頭，三相推薦 25A 插頭），空調本機上的插頭插在智能空調控制器上方插座上，單獨準備的空調插頭線接到原空調插座上。
