產品型號:RS-TR-LORA-2-*
USB土壤參數檢測儀
土壤水勢變送器
LORA土壤采集器
壤博士記錄儀
4G管式土壤墑情監測站
土壤張力傳感器
太陽能充電板及支架
土鉆
多土層土壤參數監測儀
土壤參數速測儀
管式土壤墑情監測儀
土壤PH變送器
產品概述
LORA土壤溫度水分采集器。產品采用公司獨有的LoRa無線通信協議,通信上即避免了信號傳輸過程中測點之間的相互干擾,又避免了傳統無線設備通信傳輸距離過短、穿透性不足、功耗高的問題。
采用的傳感器適用于土壤溫度以及水分的測量,經與德國原裝高精度傳感器比較和土壤實際烘干稱重法標定,精度高,響應快,輸出穩定。受土壤含鹽量影響較小,適用于各種土質。可長期埋入土壤中,耐長期電解,耐腐蝕,抽真空灌封,完全防水。在工程實施中避免了大工作量的通訊線纜、管線、供電線路的鋪設,用戶也可根據現場實際使用情況,方便的調整安裝位置。
功能特點
LORA 土壤采集器采用LoRa擴頻通信技術,傳輸距離遠,抗干擾能力強,功耗低。
采集器通信距離最遠可達視距3000米。
采集器電池可更換。通用3.6V鋰亞電池。
采集器連接網關后可通過我司農業四情平臺遠程監測實時數據。
采集器可對自身的電量,信號及傳感器的實時數據進行實時監測并通過LoRa無線通信方式上傳。
采集器防護等級IP65,可于室外使用。
傳感器測量精度高,響應速度快、互換性好。
傳感器受土壤含鹽量影響較小,可適用于各種土質。
傳感器完全密封,耐酸堿腐蝕,可埋入土壤或直接投入水中進行長期動態檢測。
-LORAH系列可通過增加LORA中級轉發器增加傳輸距離。
主要技術參數
| 供電 | DC 3.6V鋰亞電池 | ||
| 續航時間 | 搭配我公司提供電池,5min上傳一次數據可連續使用3年 | ||
| 采集器電路工作溫度 | -20℃~+60℃ | ||
| 采集器輸出信號 | LoRa無線信號 | ||
| 采集器傳輸距離 | 室內市區 | 可穿3-4堵混凝土墻 | |
| 室外 | 視距3000m | ||
| 采集器防護等級 | IP65 | ||
| 變送器元件耐溫及濕度 | -40℃~+80℃,0%RH~95%RH (非結露) | ||
| 傳感器土壤水分參數 | 量程 | 0-100% | |
| 分辨率 | 0.1% | ||
| 精度 | 0-50%內±2%,@(棕壤,30%,25℃) 50-100%內±3%,@(棕壤,60%,25℃) | ||
| 傳感器土壤溫度參數 | 量程 | -40~80℃ | |
| 分辨率 | 分辨率:0.1℃ | ||
| 精度 | ±0.5℃(25℃) | ||
| 傳感器防護等級 | IP68 | ||
| 傳感器探針材料 | 防腐特制電極 | ||
| 傳感器密封材料 | 黑色阻燃環氧樹脂 | ||
| 傳感器默認線纜長度 | 2m,線纜長度可按要求定制 | ||
| 傳感器外形尺寸 | 45*15*123mm | ||
產品選型
| RS- | 公司代號 | ||||
| TR- | 土壤采集器 | ||||
| LORA- | LoRa無線通信 | ||||
| LORAH- | LoRa無線通信支持LORA中繼轉發 | ||||
| 2- | 壁掛王字殼 | ||||
| WS | 土壤溫度水分采集器 | ||||
| SD | 土壤水分采集器 | ||||

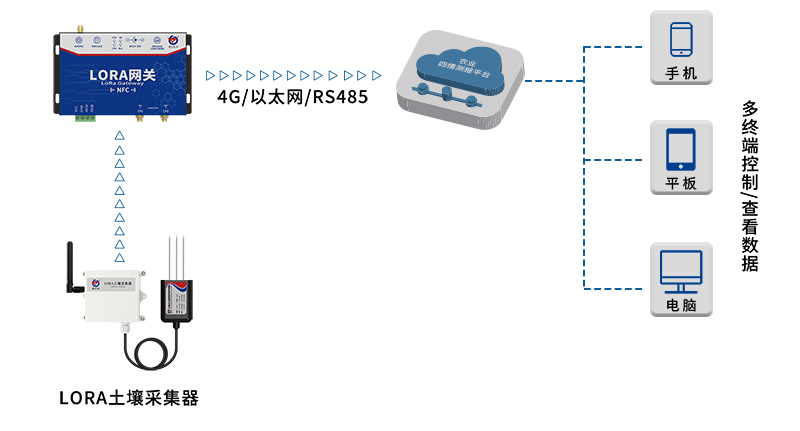

系統框架圖

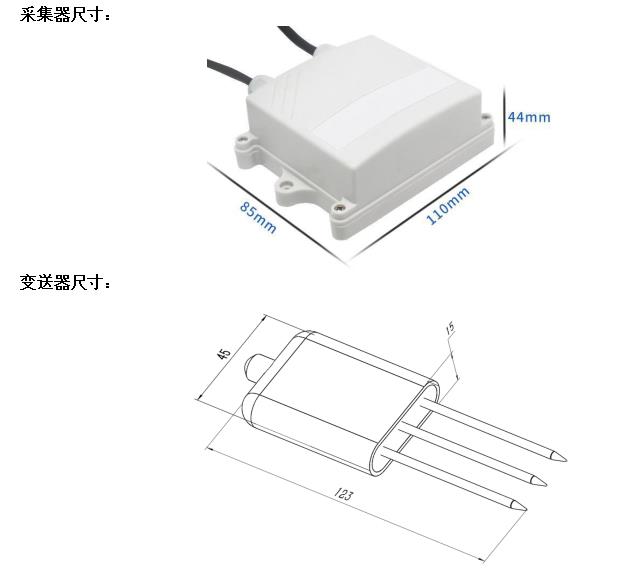

尺寸說明

安裝說明

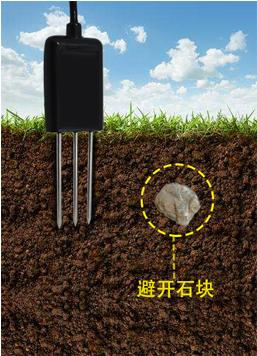

速測方法
選定合適的測量地點,避開石塊,確保鋼針不會碰到堅硬的物體,按照所需測量深度拋開表層土,保持下面土壤原有的松緊程度,緊握傳感器垂直插入土壤,插入時不可左右晃動,一個測點的小范圍內建議多次測量求平均值。

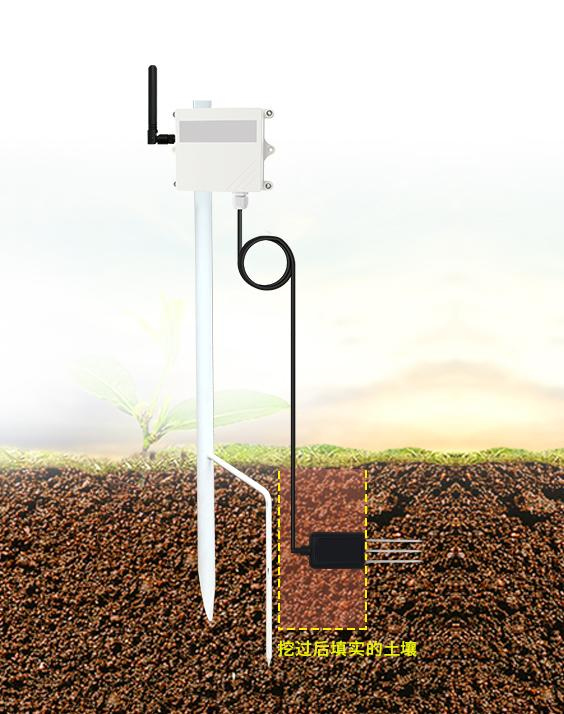

埋地測量法
垂直挖直徑>20cm的坑,在既定的深度將傳感器鋼針水平插入坑壁,采集器不可填埋到土里,將坑填埋嚴實,穩定一段時間后,即可進行連續數天,數月乃至更長時間的測量和記錄。

接口說明

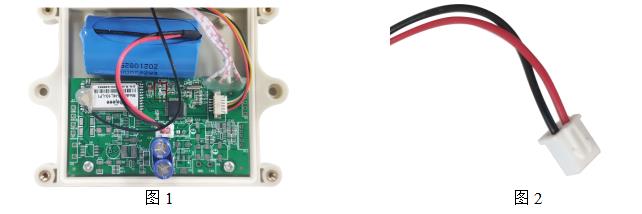

采集器安裝時需先拆開外殼裝入通用對插鋰亞電池(外殼移動請不要用力拖拽,防止殼體內部的排線被拽斷),電池放在電路板上方位置,如圖1,(注:若自行購買電池需注意插頭的走線,走線如圖2),指示燈(電池上方紅框圈出位置)會快速閃爍,閃爍完成后保持熄滅狀態。
