多土層土壤參數監測儀
土壤參數速測儀
管式土壤墑情監測儀
土壤PH變送器
產品概述
多土層土壤參數監測儀是我司研發的一款能夠測量多土層土壤參數的傳感器。能夠針對不同層次的土壤電導率、水分含量以及溫度狀態進行動態觀測，此檢測儀最低可檢測3層土壤電導率溫濕度狀態，最高可檢測5層土壤電導率溫濕度狀態，可快速、全面的了解集土壤參數信息。產品采用標準的ModBus-RTU485通信，最遠可通信2000米，支持二次開發。
產品外殼采用不銹鋼，黑色阻燃環氧樹脂完全密封，耐酸堿腐蝕，可埋入土壤進行長期動態檢測。
該產品適用于土壤墑情監測、科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、 土壤速測、植物培養、污水處理、精細農業等場合。
功能特點
能夠針對不同層次的土壤電導率、水分含量以及溫度狀態進行動態觀測。
完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。
電極采用特殊處理的合金材料，可承受較強的外力沖擊，不易損壞。
精度高，響應快，互換性好，探針插入式設計保證測量精確，性能可靠。
支持10-30V寬電壓充電。
主要技術參數
485型：
| 直流供電（默認） | DC 5-30V | |
| 最大功耗 | 1.1W（12V DC供電） | |
| 工作溫度 | -40℃~+60℃ | |
| 內核芯片耐溫 | 85℃ | |
| 電導率參數 | 量程 | 0-20000μS/cm |
| 分辨率 | 10μS/cm | |
| 精度 | 0-10000μS/cm范圍內為±3%；10000-20000μS/cm范圍內為±5% | |
| 土壤水分參數 | 量程 | 0-100% |
| 分辨率 | 0.1% | |
| 精度 | 0-50%內±2%，@（棕壤，30%,25℃）； 50-100%內±3%，@（棕壤，60%,25℃） | |
| 土壤溫度參數 | 量程 | -40~80℃ |
| 分辨率 | 分辨率：0.1℃ | |
| 精度 | ±0.5℃（25℃） | |
| 電導率溫度補償 | 內置溫度補償傳感器，補償范圍0-50℃ | |
| 防護等級 | IP68 | |
| 探針材料 | 防腐特制電極 | |
| 密封材料 | 黑色阻燃環氧樹脂 | |
| 默認線纜長度 | 1m，線纜長度可按要求定制 | |
| 輸出信號 | RS485(ModBus協議) | |
4G型：
| 直流供電（默認） | DC 10-30V | |
| 最大功耗 | 0.6W（12V DC供電） | |
| 工作溫度 | -40℃~+60℃ | |
| 內核芯片耐溫 | 85℃ | |
| 電導率參數 | 量程 | 0-20000μS/cm |
| 分辨率 | 10μS/cm | |
| 精度 | 0-10000μS/cm范圍內為±3%FS；10000-20000μS/cm范圍內為±5%FS （棕壤，60%RH,25℃） | |
| 土壤水分參數 | 量程 | 0-100% |
| 分辨率 | 0.1% | |
| 精度 | 0-50%內±2%，@（棕壤，30%,25℃） 50-100%內±3%，@（棕壤，60%,25℃） | |
| 土壤溫度參數 | 量程 | -40~80℃ |
| 分辨率 | 分辨率：0.1℃ | |
| 精度 | ±0.5℃（25℃） | |
| 電導率溫度補償 | 內置溫度補償傳感器，補償范圍0-50℃ | |
| 防護等級 | IP68 | |
| 探針材料 | 防腐特制電極 | |
| 密封材料 | 黑色阻燃環氧樹脂 | |
| 默認線纜長度 | 2m，線纜長度可按要求定制 | |
| 輸出信號 | 4G | |
產品選型
| RS- | 公司代號 | ||||
| 3S | 檢測3層土壤水分 | ||||
| 5S | 檢測5層土壤水分 | ||||
| 3W3S | 檢測3層土壤溫度水分 | ||||
| 5W5S | 檢測5層土壤溫度水分 | ||||
| 3EC3S | 檢測3層土壤電導率水分 | ||||
| 5EC5S | 檢測5層土壤電導率水分 | ||||
| 3EC3W3S | 檢測3層土壤電導率溫度水分 | ||||
| 5EC5W5S | 檢測5層土壤電導率溫度水分 | ||||
| N01- | 標準ModBus-RTU485通信 | ||||
| 4G- | 4G方式上傳 | ||||
| TR-5 | 多土層土壤參數監測儀 | ||||
| 空 | 電源供電 | ||||
| T | 太陽能供電（僅支持4G選型） | ||||

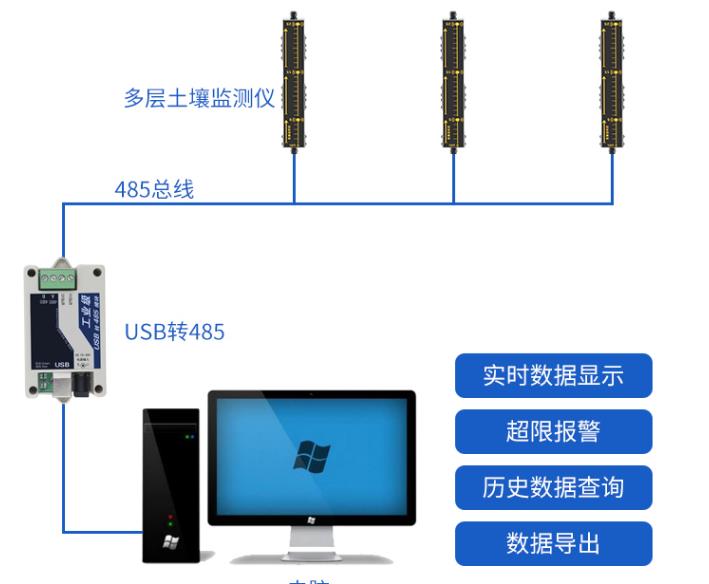

系統框架圖

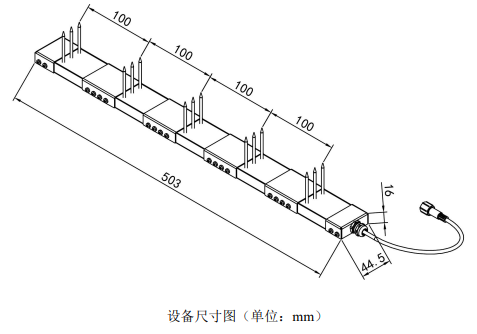

尺寸說明

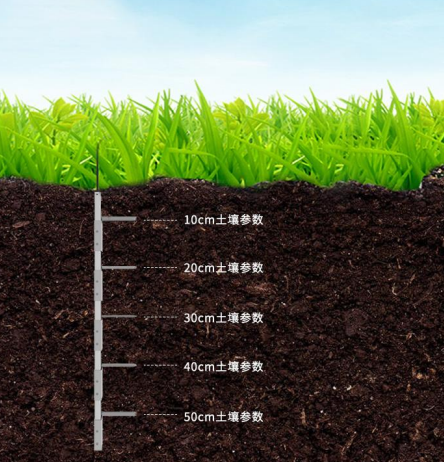

安裝說明
垂直挖直徑>20cm的坑，在既定的深度將傳感器鋼針水平插入坑壁，將坑填埋嚴實，穩定一段時間后，即可進行連續數天，數月乃至更長時間的測量和記錄。

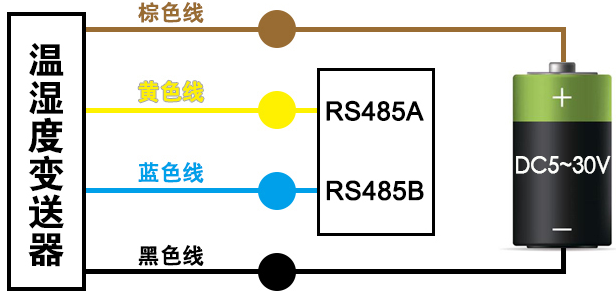

接口說明
寬電壓電源輸入5~30V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電源 | 棕色 | 電源正（5~30V DC） |
黑色 | 電源負 | |
通信 | 黃色 | 485-A |
藍色 | 485-B |
