地埋式積水測點（LoRa無線）
產品型號：RS-JSCD-LORA-1-DC
LoRa無線地埋式積水監測監測系統
NB-IoT型地埋式積水監測系統
城市內澇積水監測系統
農業氣象站
景區氣象站
雨量氣象站
產品概述
我司研發的地埋式積水測點由防水防腐304不銹鋼外殼、水位檢測模塊（積水深度、積水狀態）、藍牙配置模塊、LoRa無線通訊模塊、內置鋰亞電池等組成。
設備檢測水位原理 是根據液介式超聲波傳感器，利用測量聲波從發射至接收的時間間隔，結合補償后的聲波聲 速得到聲波傳輸?shù)木嚯x。超聲波探頭距離界面的距離。利用已安裝設備超聲波至水面回波， 即可獲得當前液位高度。
LoRa型地埋式積水測點通過LoRa無線通信，將測量到的水位信息傳輸?shù)竭h(yuǎn)程遙測終端，遙測終端將得到的水位值通過4G通訊模塊，再傳送給后臺服務器，然后傳送到微信小程序/ 云平臺網頁終端。同時可以將檢測到的水位值，實時顯示在LED屏上，水位超限會觸發號筒揚聲器和聲光報警器雙重報警。從而全面掌握城市內澇狀況、實現排水統籌調度，建立起城市內澇監測預警系統。
功能特點
LoRa 通信，通信距離遠。
搭配積水檢測站使用可外接顯示屏，實時顯示當前水位，超限變色顯示。
可通過手機配置軟件“藍牙app”進行配置參數。
IP68防水等級，可常年工作于室外，不懼淋雨室外。
工作時間長，無積水的情況下，可連續工作5年
體積小、功耗低、抗干擾能力強，外觀小巧精致，方便施工。
可多個測點同時采集數據傳到主機處。
主要技術參數
| 供電方式 | 內置電池供電（3.6V鋰亞電池） |
| 續航時間 | 無積水的情況下，可連續工作5年 |
| 水位量程 | ≤1.5m |
| 水位誤差 | ±1cm（@25℃，101kPa） |
| 分辨率 | 1mm |
| 輸出信號 | LoRa無線擴頻信號 |
| 外殼材質 | 304不銹鋼 |
| 防護等級 | IP68 |
| 安裝方式 | 采用地埋式安裝 |
產品選型
| RS- | 公司代號 | ||||
| JSCD- | 地埋式積水測點 | ||||
| LORA- | 無線LoRa通訊 | ||||
LORAH- | 無線LoRa通訊，支持外接中繼轉發器 | ||||
| 1- | 304不銹鋼外殼 | ||||
| DC | 內置電池 | ||||

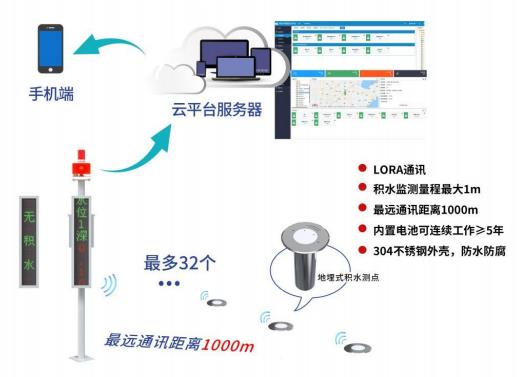

系統框架圖
尺寸說明
安裝說明
采用地埋式安裝方式，在路面安裝設備處開設一安裝孔，設備尺寸如下圖1 所示。開孔完畢后將設備垂直放入安裝孔，放置時注意與路面平齊或比路面高3-5mm，防止泥沙在傳感器上方堆積，完成后倒入填充物固定好設備。
安裝時，需保證設備頂部保持水平，將設備放置到預設孔內，可使用水平儀在測點頂部平面旋轉 1 周測試確保水平氣泡處于中間位置，避免安裝有傾斜影響測量。如下圖2 所示。
接口說明
將不銹鋼外殼頂蓋使用內六角扳手拆下螺絲，然后將固定白色部件螺絲擰下，鋰亞電池預留插頭線插到電路板插座處。電路板 LED 燈閃爍說明供電正常，然后將白色部件嵌入不銹鋼腔內，使用內六角扳手將螺絲擰緊；不銹鋼頂蓋同樣使用螺絲擰緊。
