機柜式溫濕度變送器
產品型號：RS-WS-N01-8CW

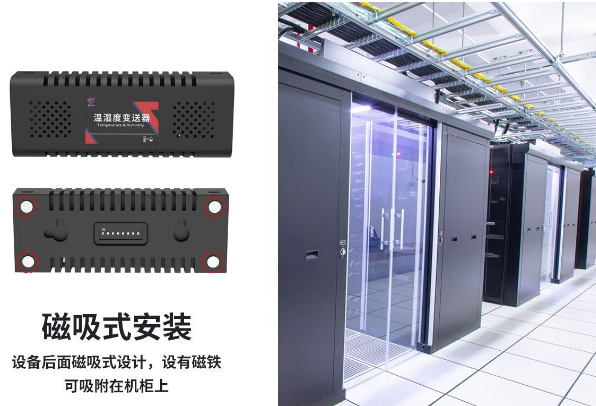

機柜式溫濕度變送器背面具有四個強力磁鐵，可直接吸附于機柜上，也可壁掛安裝，大大提高了安裝效率。
解決方案
機房動環告警系統
機房動環門禁監控管理系統
機房動環視頻監控系統
機房動環紅外空調控制子系統
機房加濕除濕一體機監測子系統
機房動環精密空調監測子系統
產品詳情
產品概述
該變送器溫濕度傳感器內置，采用國外進口傳感器，精度高、響應速度快。485通信接口標準ModBus-RTU通信協議，通信距離最遠2000米。設備具有雙網口，可通過網線級聯下去，同時給下一級設備供電。帶有撥碼開關可快速設置地址波特率。背面具有四個強力磁鐵，可直接吸附于機柜上，也可壁掛安裝，大大提高了安裝效率。該產品廣泛適用于通訊機房、倉庫樓宇、圖書館等場所。
功能特點
進口傳感器內置溫濕度一體，精度高、響應速度快。
485通信接口，標準ModBus-RTU通信協議。
設備具有雙網口，功能一致，可通過網線級聯下去，同時給下一級設備供電。
設備帶有撥碼開關，可快速設置地址、波特率。
設備背面具有四個強力磁鐵，可吸附于機柜上，也可通過葫蘆口壁掛式安裝。
10-30V直流寬壓供電。
主要技術參數
| 直流電源（默認） | 10-30V DC | |
| 最大功耗 | 不帶顯示：0.3W 帶OLED顯示屏：0.5W（24V供電） | |
| 精 度 | 濕度 | ±3%RH（60%RH，25℃） |
| 溫度 | ±0.3℃（25℃） | |
| 變送器電路工作溫濕度（帶OLED顯示屏） | -30℃~+75℃，0%RH~95%RH（非結露） | |
| 變送器元件耐溫及濕度（不帶顯示） | -40℃~+80℃，0%RH~95%RH （非結露） | |
| 通信協議 | ModBus-RTU通信協議 | |
| 輸出信號 | 485信號 | |
| 溫度顯示分辨率 | 0.1℃ | |
| 濕度顯示分辨率 | 0.1%RH | |
| 溫濕度刷新時間 | 1s | |
| 長期穩定性 | 溫度 | ≤0.1℃/y |
| 濕度 | ≤1%RH/y | |
| 響應時間 | 溫度 | ≤25s（1m/s風速） |
| 濕度 | ≤8s（1m/s風速） | |
| 參數設置 | 通過軟件設置 | |
產品選型
| RS- | 公司代號 | ||||
| WS- | 溫濕度變送、傳感器 | ||||
| N01- | RS485（ModBus協議） | ||||
| 8CW- | 機柜式溫濕度變送器 | ||||
| 空 | 機柜式溫濕度變送器 | ||||
| OLED | 帶液晶顯示 | ||||

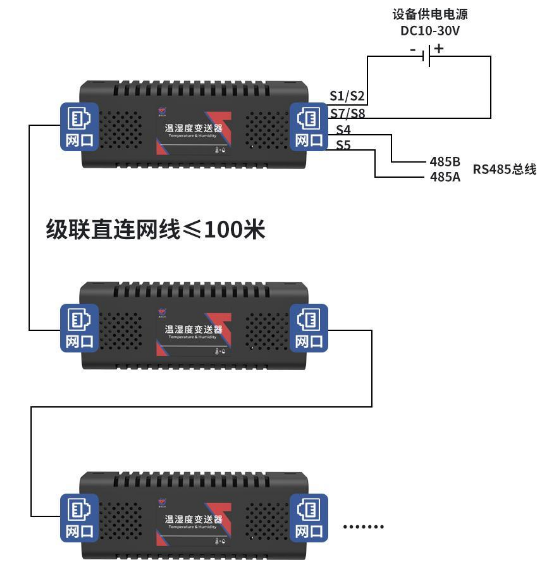

系統框架圖
尺寸說明

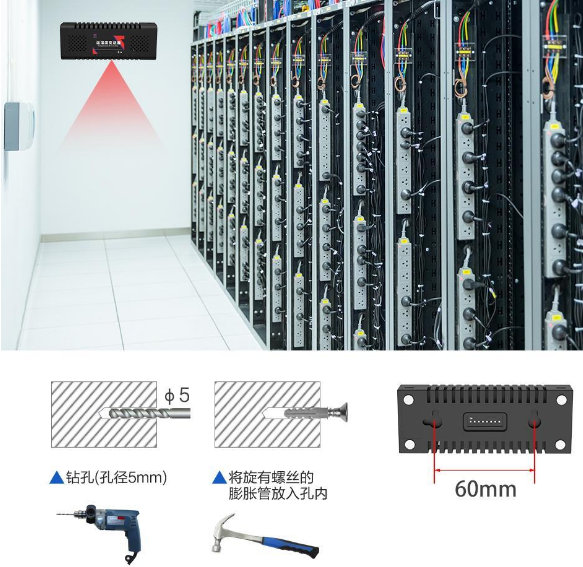

安裝說明
壁掛式安裝

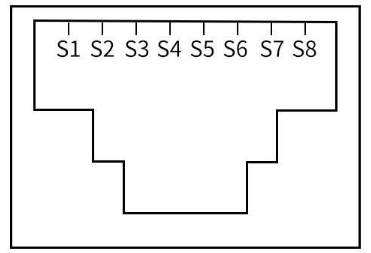

接口說明
序號 | 說明 |
S1（橙白） | 電源負 |
S2（橙） | 電源負 |
S3（綠白） | 空 |
S4（藍） | 485B |
S5（藍白） | 485A |
S6（綠） | 空 |
S7（棕白） | 電源正（10-30V） |
S8（棕） | 電源正（10-30V） |
