產品概述
無線灌溉控制器是一款基于 LoRa 無線擴頻通信技術研發的新型產品。主要應用于園 林、城市綠化、大田灌溉、校園綠化等灌溉領域，外殼堅固、防水、防盜。 可通過 LORA 網關在平臺檢測控制器狀態，在平臺上完成手動、自動、定時等遠程操 作功能。按照指令自動開啟或者關閉閥門，從而控制灌溉管線的通斷；另外可通過我司網絡 型采集終端采集土壤墑情值，上傳到后臺系統，即可根據農作物對澆灌的不同要求設定不同 的澆灌策略，實現個性化澆灌。
功能特點
采用LoRa無線擴頻通信技術，傳輸距離可達視距3000米。
搭配LORA網關使用，可在平臺上實現手動、自動、定時等操作。
提供電池供電與10~30V 直流寬電壓范圍供電等供電方式。
電池供電，可實現每天控制3-4次，續航3-4年。
外殼堅固、防水、防盜。
主要技術參數
| 通信方式 | LoRa擴頻通信 |
| 最遠通信距離 | 視距3000m |
| 繼電器輸出（選配） | 負載能力：3A 30V-DC/255V-AC |
| 脈沖輸出（選配） | ±9V （持續時間：20ms/80ms） |
| 供電（選配） | DC10-30V或鋰亞電池供電 |
| 控制響應時間 | 小于2s |
| 設備配置 | NFC，提供中性配置軟件 |
| 防水等級 | IP65 |
| 設備元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH （非結露） |
產品選型
| RS- | 公司代號 | |||
| WIC- | 無線灌溉控制器 | |||
| VDC- | 脈沖輸出，內置一次性電池供電 | |||
| VDY- | 脈沖輸出，直流10-30V供電 | |||
| RDY- | 繼電器輸出，直流10-30V供電 | |||
| M10 | 固定式安裝立桿+膨脹螺絲 （立桿直徑48mm，長度1m） | |||
| M10D | 固定式安裝立桿+預埋件地籠 （立桿直徑48mm，長度1m） | |||
系統框架圖

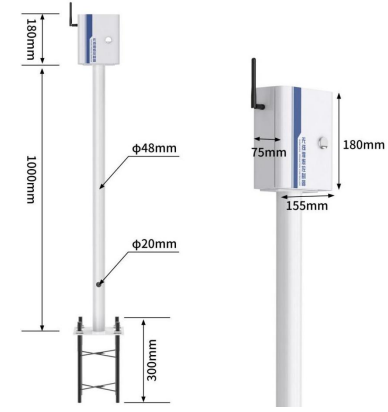

尺寸說明
安裝說明
1、若采用地籠安裝，則將高度為 300mm 地籠放置在預置水泥底座中，底座建議大小 為：180mm*180mm，深度 180mm 至 200mm，澆筑水泥，等待凝固完成
2、若現場已有水泥臺等硬質地面，可選擇使用膨脹螺栓安裝。4 枚膨脹螺栓間距 14*14
3、將設備固定點安裝好后，將設備固定在地籠或膨脹螺栓上
4、連接電磁閥與脈沖閥門的連接方式：我司提供的閥門帶有防水接線盒。
接口說明
兩端穿入我司無線灌溉控制器及閥門的引線，順時針擰緊防水接頭外殼。導線剝皮 0.5 厘米左右，拿掉端子蓋，脈沖閥門的紅線接我司無線灌溉控制器的黃線（紅線）， 脈沖閥門的黑線接我司無線灌溉控制器的藍線（黑線）。 接線完成后，拉出接線盒內多余的引線 順時針擰緊防水接頭端子蓋兩端都要擰緊。
