LORA二氧化碳采集器
產品型號：RS-CO2-LORA-2
智能閥門控制主機
LORA二氧化碳采集器
無線灌溉控制器
LORA溫濕度采集器
LORA閥門控制器
LORA土壤采集器
LORA光照度采集器
LORA溫度采集器
智能測控一體化閘門
無線閥門控制器
產品概述
RS-CO2-LORA-2是一款針對二氧化碳濃度測量的產品。產品采用LoRa無線擴頻通信 技術，通信距離遠，視距可達3000米，穿透能力強，室內用可穿透3~4堵混凝土墻，采用我 司獨有的LoRa通信協議，通信抗干擾能力強，設備內置電池供電，續航時間2年。現場安 裝無需另外架設通信線纜。在工程實施中避免了類似485總線布線及調試的問題。若施工人 員沒有太多現場經驗、在控制成本的基礎上，LORA二氧化碳采集器基本可以滿足現場工 程的應用，極大的縮短了工程施工周期。
功能特點
采用高靈敏度氣體檢測探頭，信號穩定；
電池可更換。通用3.6V對插鋰亞電池；
無線傳輸，現場施工免布通信線；
可對自身的電量，信號，實時數據進行實時監測并通過LoRa無線通信方式上傳；
搭配LORA網關可將LORA二氧化碳采集器設備數據上傳至我司提供的平臺；
我司提供多款免費平臺、手機APP、微信公眾號供用戶使用；
通信距離最遠可達視距3000米或穿透4堵墻。
-LORAH系列可通過增加LORA中級轉發器增加傳輸距離。
主要技術參數
| 供電 | 內置電池（3.6V鋰亞電池） | |
| 續航時間 | 搭配我公司提供電池，5min上傳一次數據可連續使用2年 | |
| 二氧化碳量程 | 0~5000ppm（默認） | |
| 長期穩定性 | <2%F·S | |
| 精度 | ±(40ppm+ 5%F·S) (25℃) | |
| 數值更新時間 | 5min（特殊需求可定制） | |
| 輸出信號 | LoRa無線擴頻信號 | |
| 預熱時間 | 預熱時間：2min(可用精度)、10min(最大精度) | |
| 工作環境 | 工作溫度-10℃~+50℃，工作濕度0%RH~95%RH （非結露） | |
| LoRa傳輸距離 | 室內市區 | 可穿3-4堵混凝土墻 |
| 室外 | 視距3000m | |
產品選型
| RS- | 公司代號 | ||||
| CO2- | 二氧化碳 | ||||
| LORA- | LoRa無線通信 | ||||
| LORAH- | LoRa無線通信支持LORA中繼轉發 | ||||
| DC- | 電池供電 | ||||
| 2 | 壁掛王字殼 | ||||

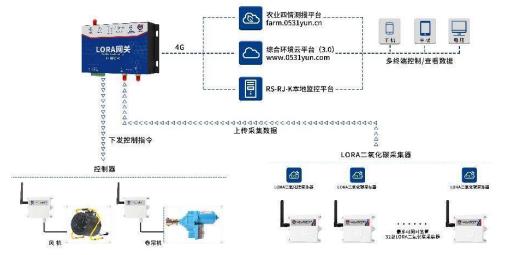

系統框架圖

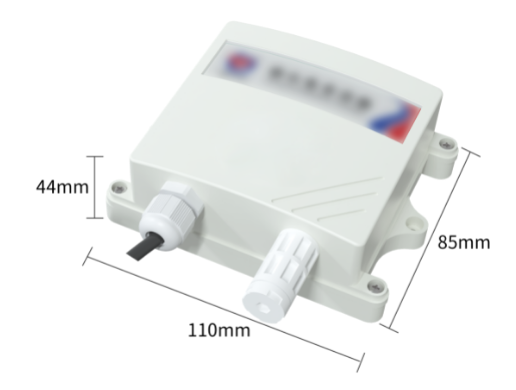

尺寸說明

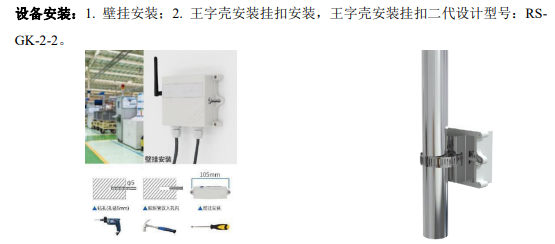

安裝說明
盡可能地被放置在較高及周圍較空曠的地方，建議離地 1 米以上；避免在傳感器周圍 放置過多的金屬物體，以免無線信號被屏蔽減弱；電子干擾會來源于以下多種物體，所以 應該加以避免：發電機、高電流設備、高壓繼電器、變壓器等等；振動或打擊也有可能成 為干擾源，所以設備安裝時應盡可能靜止。 請勿將設備安裝在超過傳感器測量范圍之外的環境，否則會造成產品無法正常工作， 并對傳感器造成永久性損壞。請不要撕毀產品外殼上的標簽，上面有產品的 ID 等重要信 息。
接口說明
產品安裝前要安裝電池，首先拆開外殼，拆解外殼時請不要用力拖拽，防止扯斷殼體 內部的引線，將通用對插鋰亞電池插到電路板的電池插座處，此時指示燈（電池上方紅框圈出位置）會快速閃爍，閃爍完成后保持熄滅狀態，電池放在電路板上方位置，如圖 1。 （注：若自行購買電池需注意插頭的引線，引線如圖 2）
