工業噪聲變送器
產品型號：RS-ZS-*-BK
噪聲傳感器
板載噪聲模塊
工業噪聲變送器
長桿式噪聲變送器
噪聲監測站（常規版）
噪聲監測站（高級版CPA認證）
噪聲監測站（普通版）
噪聲監測站（加強版）
吸頂式噪聲變送器
產品概述
RS-ZS-*-BK噪聲變送器是一款高精度的聲音計量?jī)x器，量程高達30dB~130dB，滿足日常測量需求，廣泛應用于家庭、辦公、車間、汽車測量、工業測量等各種領域。
設備采用不銹鋼材質，實現設備長時間使用仍能保持光澤。殼體螺紋的設計不僅方便客戶現場快速安裝，而且可以搭配出廠自帶支架可以解決許多現場直接安裝不便的問題，讓客戶不必為安裝問題感到煩惱，專注于擅長的領域，更快速的為客戶創造價值。
功能特點
本產品采用高靈敏度的電容式麥克風，信號穩定，精度高。
具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
主要技術參數
485型
| 直流供電（默認） | 10~30V DC | |
| 功率 | 0.1W | |
| 變送器電路工作環境 | -20℃~+60℃，0%RH~95%RH （非結露） | |
| 輸出信號 | TTL輸出 | 輸出電壓：低電壓時≤0.7V，高電壓時3.25~3.35V 輸入電壓：低電壓時≤0.7V，高電壓時3.25~3.35V |
| RS-485輸出 | ModBus-RTU 通信協議 | |
| UART 或 RS-485 通信參數 | N 8 1 | |
| 分辨率 | 0.1dB | |
| 測量范圍 | 30dB~130dB | |
| 頻率范圍 | 20Hz~12.5kHz | |
| 響應時間 | ≤3s | |
| 穩定性 | 使用周期內小于2% | |
| 噪聲精度 | ±0.5dB（在參考音準，94dB@1kHz） | |
模擬量型
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 0.15W |
| 電壓輸出 | 0.18W | |
| 分辨率 | 0.1dB | |
| 變送器電路工作環境 | -20℃~+60℃，0%RH~95%RH （非結露） | |
| 測量范圍 | 30dB~120dB | |
| 頻率范圍 | 20Hz~12.5kHz | |
| 響應時間 | ≤3s | |
| 穩定性 | 使用周期內小于2% | |
| 噪聲精度 | ±0.5dB（在參考音準，94dB@1kHz） | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
產品選型
| RS- | 公司代號 | |||
| ZS- | 噪聲變送器 | |||
| N01- | 485接口輸出 | |||
| I20- | 4～20 mA電流輸出 | |||
| V05- | 0～5V電壓輸出 | |||
| V10- | 0～10V電壓輸出 | |||
| BK | 支架安裝 | |||

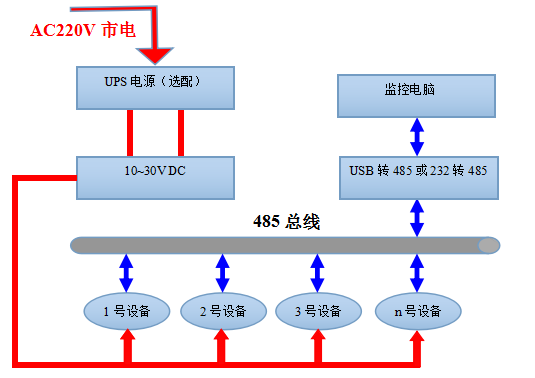

系統框架圖

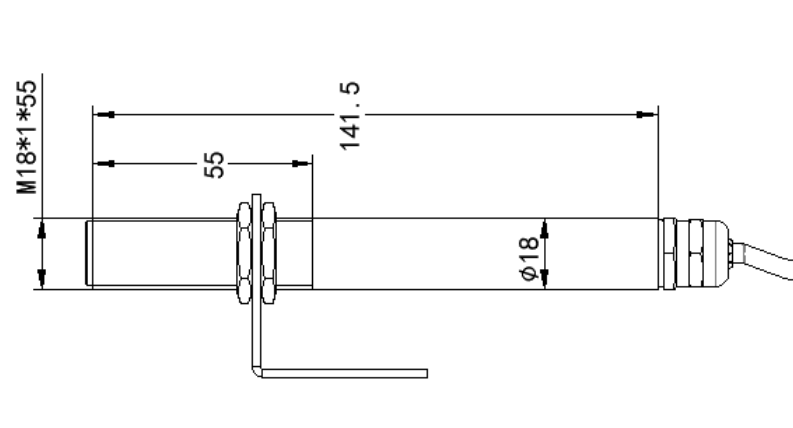

尺寸說明
安裝說明
設備帶M18×1 螺紋，可用于直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
接口說明
線色 | 說明 | |
電源 | 棕色 | 電源正（10-30V DC） |
黑色 | 電源負 | |
通信 | 黃色 | 485-A |
藍色 | 485-B |
