噪聲監測站（高級版CPA認證）
產品型號：RS-ZSMNH
噪聲傳感器
板載噪聲模塊
工業噪聲變送器
長桿式噪聲變送器
噪聲監測站（常規版）
噪聲監測站（高級版CPA認證）
噪聲監測站（普通版）
噪聲監測站（加強版）
吸頂式噪聲變送器
產品概述
RS-ZSMNH 高級版噪聲監測站是一款我公司標準配置的氣象站分支，主要針對于噪聲 監測，此設備噪聲傳感器 CPA 證書認證。該設備具有 1 路 ModBus-RTU 主站接口（可通 過此接口連接我公司 485 變送器：1 路風速，1 路風向，1 路噪聲）；該設備可通過 4G 上 傳或網口上傳方式將數據上傳至監控軟件平臺，同時該還帶有 1 路 ModBus-RTU 從站接口 也可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等；自帶 LED 屏顯 示（默認點陣數 64*64）。
功能特點
1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
1路室外LED雙色顯示屏，默認點陣64*64。
RTU支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
設備唯一8位地址，易于管理識別，可搭配我公司提供的多種軟件平臺。
2路繼電器輸出，可遠程手動控制，默認關聯聲光報警器。
主要技術參數
| 參數名稱 | 范圍或接口 | 說明 |
| 供電 | 外部電源供電 | 220V AC交流電 |
| 雙供電 | RTU支持220V市電與太陽能板雙供電 （優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷） | |
| 數據上傳接口 | 4G | 通過4G方式上傳數據 |
| RJ45網口 | 通過網口方式上傳數據 和4G上傳方式無法共存 | |
| ModBus-RTU 從站接口 | 支持外部設備通過ModBus-RTU協議問詢噪聲監測中的數據。 | |
| 數據采集通信接口 | 主RS485接口 | 能夠采集485接口的變送器的數據，最長通信距離≥2000m |
| 點陣LED屏顯示接口 | LED屏顯示接口 | 默認搭配64*64點陣的室外屏 |
| 2路繼電器輸出 | 繼電器干接點輸出 | 繼電器容量：250VAC/30VDC 5A 可用作遠程控制 |
| 數據上傳間隔 | 30s~10000s | 數據上傳間隔30s~10000s可設（默認30s） |
產品選型
| RS- | 公司代號 | |||||
| ZSMNH- | 高級版噪聲監測站 | |||||
| ZSMNS- | 加強版噪聲監測站 | |||||
| M1- | 固定式膨脹螺絲安裝立桿 | |||||
| M2- | 固定式三腳架安裝立桿 | |||||
| M6- | 1.3m固定式膨脹螺絲安裝立桿 | |||||
| LED6464- | 220V供電、帶64*64LED顯示屏 | |||||
| 4G- | 4G上傳 | |||||
| ETH- | 以太網上傳 | |||||
| FL | 長桿式噪聲 | |||||
系統框架圖

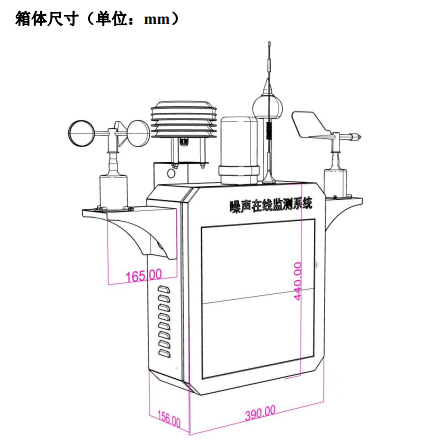

尺寸說明

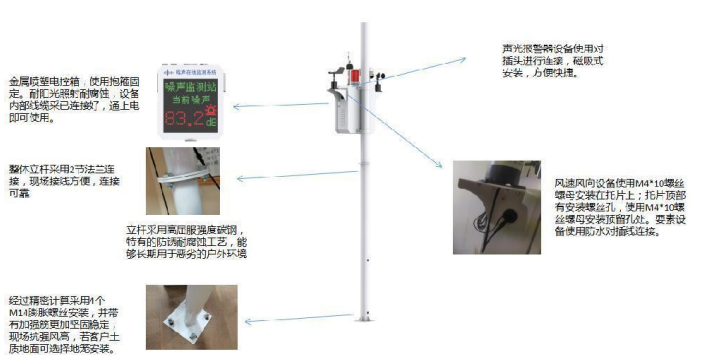

安裝說明
接口說明

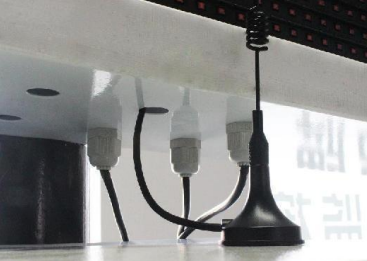

設備默認為 220V 供電，將 2 米插頭線插到插座上供電即可；若選擇設備有聲光報警 器，將聲光報警器預留對插頭線對插，設備放置到箱體頂部即可。 把 4G 天線從 LED 底部穿孔拉出，吸附在 LED 箱體外側或者吸附在防水箱外側，防 止屏蔽網絡型號傳輸。具體接線和出線方式參考下圖：
