PM400系列壓力變送器
產品型號：RK-PM400
壓力變送器采用高性能的感壓芯片,配合先進的電路處理和溫度補償技術,將壓力變化轉化為線性的電流或電壓信號。產品體積小巧,易于安裝,采用不銹鋼外殼隔離防腐,適于測量與接觸部分材質相兼容的氣體和液體等介質,它可以用來測量表壓、負壓和絕壓。
產品詳情
產品概述
壓力變送器采用高性能的感壓芯片,配合先進的電路處理和溫度補償技術,將壓力變化轉化為線性的電流或電壓信號。產品體積小巧,易于安裝,采用不銹鋼外殼隔離防腐,適于測量與接觸部分材質相兼容的氣體和液體等介質,它可以用來測量表壓、負壓和絕壓。
衛生型(齊平膜)壓力變送器是在通用壓力變送器原型基礎上,加裝焊接密封隔離膜片構而形成的。它的焊接密封隔離膜片裝置具有多種不同過程連接結構形式,特別適用于高溫、高粘度、結晶狀介質及易堵塞場合的壓力測量,也適用于衛生、醫藥場合的壓力測量。
功能特點
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
采用激光調阻溫度補償工藝測量精度更高更穩定；
溫度自動補償，溫飄自動修正；
抗振動、抗沖擊,防射頻電磁干擾；
過載及抗干擾能力強,經濟實用穩定；
可選配顯示模塊。
主要技術參數
| 測量范圍 | -0.1~+100MPa（可選） |
| 測量精度 | 0.2%FS，0.5%FS（默認） |
| 輸出信號 | 4-20mA，0-5V，0-10V |
| 過載能力 | <1.5倍量程 |
| 溫度漂移 | 0.03%FS/℃ |
| 供電電源 | 12-36VDC典型24V |
| 介質溫度 | -40~+75℃ -40~+150℃（高溫型） |
| 變送器元件耐溫 | -40℃~+80℃ |
| 測量介質 | 對本銹鋼無腐蝕的氣體、液體 |
| 防護等級 | IP65 |
| 負載能力 | 電流型帶負載能力：≤500Ω（不帶顯示） ≤250Ω（帶顯示） |
| 電壓型輸出電阻：≤510Ω |
產品選型
公司代號 | 設備類型 | 量程 | 輸出接口 | 螺紋接口 | 出線方式 | 精度等級 | |
RK | |||||||
PM400 | 通用2088壓力變送器 | ||||||
PM402 | 通用2088帶液晶顯示壓力變送器 | ||||||
PM420 | 通用2088高溫型壓力變送器 | ||||||
PM422 | 通用2088高溫型帶液晶顯示壓力變送器 | ||||||
01~99 | 量程代號 | ||||||
N01 | 485通信接口 | ||||||
M20 | M20*1.5標準螺紋（默認） | ||||||
M14 | M14*1.5標準螺紋 | ||||||
K2 | G1/4（2分）管螺紋 | ||||||
K3 | G3/8（3分）管螺紋 | ||||||
K4 | G1/2（4分）管螺紋 | ||||||
K6 | G3/4（6分）管螺紋 | ||||||
JH：防水接頭 | |||||||
A05 | 0.5級精度 | ||||||
A02 | 0.2級精度 | ||||||
A01 | 0.1級精度 | ||||||

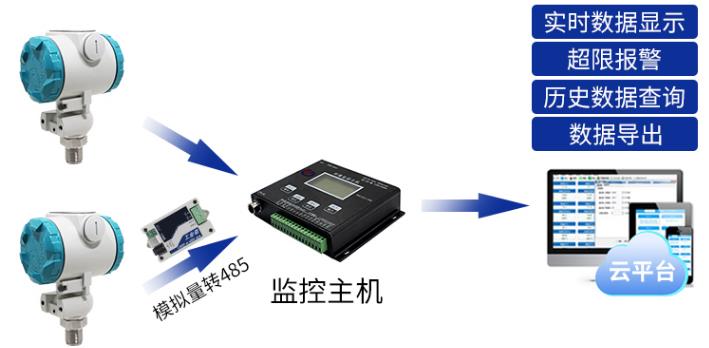

系統框架圖

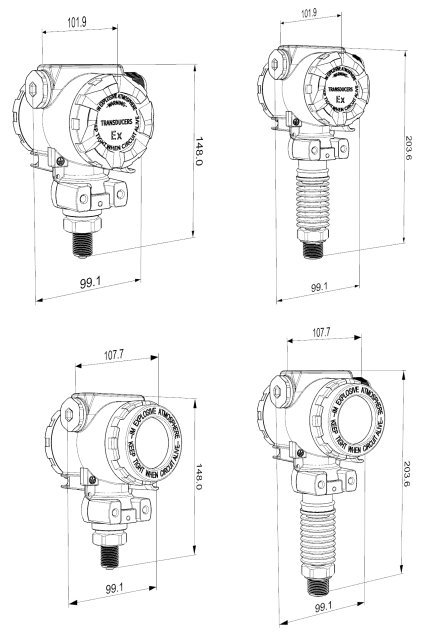

尺寸說明

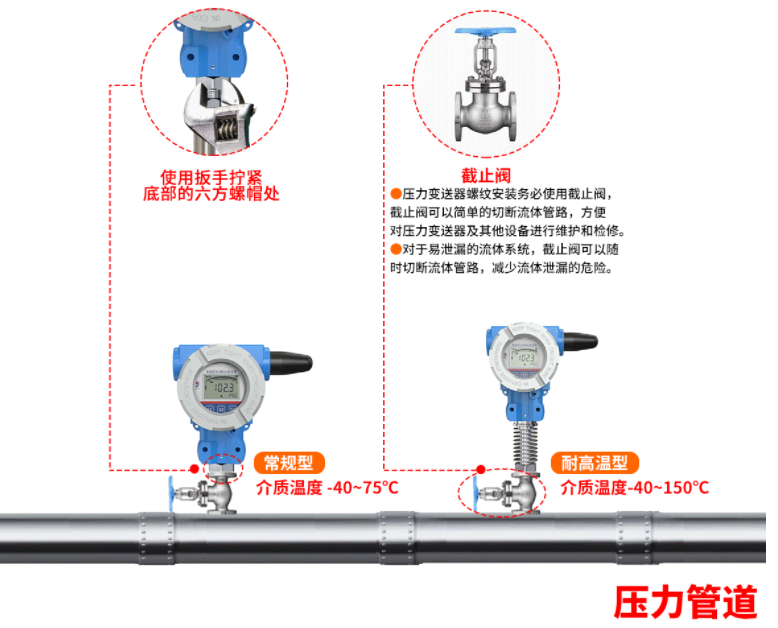

安裝說明

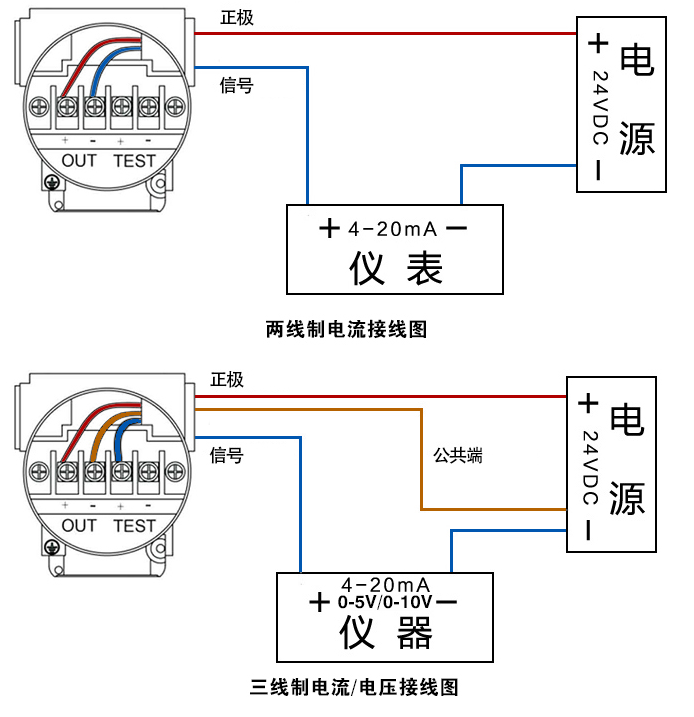

接口說明
