PM300系列數碼管顯示壓力變送器
產品型號：RK-PM301/321
地下管廊環境監控解決方案
ups、精密空調、門禁、環境監控系統
地下車庫一氧化碳監測解決方案
地下綜合管廊環境監控系統
產品概述
RK-PM301/321系列壓力變送器采用帶不銹鋼隔膜硅壓阻式傳感器、采用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償并經過了元器件、半成品及成品的嚴格測試及老化篩選。產品采用進口高精度氣壓源或油壓源進行多點校準，精準度及穩定性高。產品外殼采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體或液體等介質壓力，可用來測量表壓、負壓和絕壓。產品采用赫斯曼接口輸出，方便現場出線，是一款基于“RS485/模擬量”通訊的一體式赫斯曼接頭數碼管顯示型壓力檢測裝置。
壓力變送器默認測量“氣體、液體、蒸汽”等介質的相對壓力(表壓)，并可依據項目實際需要改制測量介質的絕對壓力(表壓+大氣壓力)以及負壓，常應用于“水廠、煉油廠、污水處理廠、建材、輕工、機械”等工業領域?qū)毫Φ倪^程控制。
功能特點
量程覆蓋范圍寬，-0.1~100MPa可選；
全不銹鋼結構，防護等級IP54；
寬電壓供電10~30V寬壓供電；
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
壓力過壓保護、瞬間可耐2.5倍過壓；
溫度自動補償，溫飄自動修正；
壓力數值現場實時顯示。
主要技術參數
| 供電電壓（默認） | 10~30V DC |
| 最大功耗 | 0.3W |
| 輸出接口 | RS485 標準ModBus-RTU通信協議 |
| 測量范圍 | -0.1~100MPa（可選） |
| 測量精度 | 0.2%FS 0.5%FS(默認) |
| 過載能力 | ≤1.5倍（持續） ≤2.5倍（瞬間） |
| 溫度漂移 | 0.03%FS/℃ |
| 介質溫度 | -40~75℃ -40~150℃（高溫型） |
| 設備工作環境溫度 | -40~60℃ |
| 測量介質 | 對不銹鋼無腐蝕的氣體或液體 |
產品選型
| 公司代號 | 設備類型 | 量程 | 輸出接口 | 螺紋接口 | 出線方式 | 精度等級 | |
| RK | |||||||
| PM301 | 通用數碼管顯示壓力變送器 | ||||||
| PM303 | 一體式數碼管顯示壓力變送器 | ||||||
| PM321 | 高溫?cái)?shù)碼管顯示壓力變送器 | ||||||
| PM351 | 通用數碼管顯示衛生型壓力變送器 | ||||||
| PM354 | 通用帶數碼管顯示高溫衛生型壓力變送器 | ||||||
| 01~99 | 量程代號 | ||||||
| N01 | 485通信接口 | ||||||
| M20 | M20*1.5標準螺紋（默認） | ||||||
| M14 | M14*1.5標準螺紋 | ||||||
| K2 | G1/4（2分）管螺紋 | ||||||
| K3 | G3/8（3分）管螺紋 | ||||||
| K4 | G1/2（4分）管螺紋 | ||||||
| K6 | G3/4（6分）管螺紋 | ||||||
| KG | KG：卡箍式安裝（衛生型默認） | ||||||
| JH：赫斯曼接頭 | |||||||
| A05 | 0.5級精度 | ||||||
| A02 | 0.2級精度 | ||||||
| A01 | 0.1級精度 | ||||||
系統框架圖

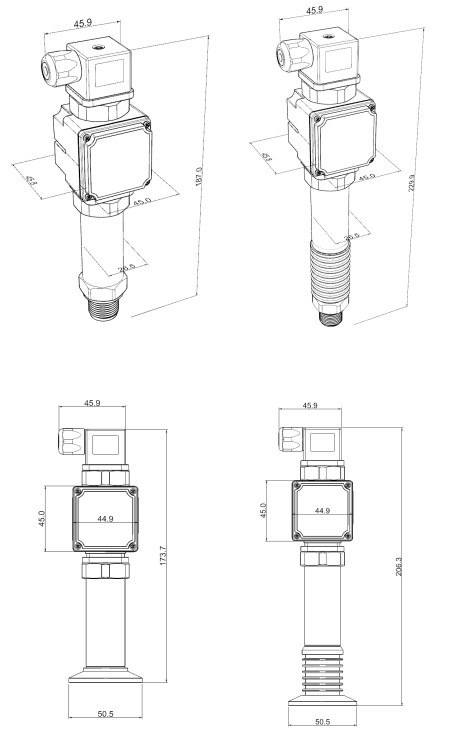

尺寸說明
安裝說明
接口說明
寬電壓電源輸入 10~30V 均可。485 信號線接線時注意 A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。
