蒸發量變送器
產品型號：RS-EVA-N01-2
產品概述
蒸發量變送器是我司研發的一款用來觀測水面蒸發的儀器，產品采用雙層不銹鋼結構設計，可以防止太陽直曬導致的蒸發量誤差，測量精度更加準確，且產品整機采用304不銹鋼材質制作，外觀精美，耐腐蝕，可有效保證傳感器的使用壽命。使用數字化傳感器，擁有測量精度高，寬量程，高靈敏，無溫度漂移、時漂、性能長期穩定等特點。設備采用標準ModBus-RTU 485信號輸出。
功能特點
采用壓力測量式原理，通過稱重原理測量蒸發皿內液體的重量變化，然后算出液面高度，從而獲得得到蒸發量，且不受液體結冰的影響。
整機采用304不銹鋼材質制作，外觀精美，耐腐蝕，可有效保證傳感器的使用壽命。
使用數字化傳感器，擁有測量精度高，寬量程，高靈敏，無溫度漂移、時漂、性能長期穩定等特點。
該產品獨特的雙層不銹鋼設計，可以有效隔離外界干擾，使測量結果更加精準。
采用底部出線的接線方式，減少明線，避免線路故障，安裝方便，操作簡單。
主要技術參數
| 供電電壓 | 10-30VDC |
| 功耗 | 0.17W |
| 測量范圍 | 0~200mm |
| 測量精度 | ±1%FS |
| 響應時間 | ＜1s |
| 輸出類型 | 標準ModBus-RTU協議 485信號輸出 |
| 防護等級 | IP66 |
| 內筒口徑 | 18.4cm |
| 內筒高度 | 20cm |
| 工作溫度 | -40～85°C |
| 工作濕度 | 0～100%RH |
| 存儲溫度 | -40～125°C |
| 存儲濕度 | ＜80%（無凝結） |
產品選型
| RS- | 公司代號 | |||
| EVA- | 蒸發量變送器 | |||
| N01- | 485信號輸出（標準ModBus-RTU協議） | |||
| I20- | 4-20mA | |||
| V05- | 0-5V | |||
| V10- | 0-10V | |||
| 2 | 不銹鋼殼體 | |||

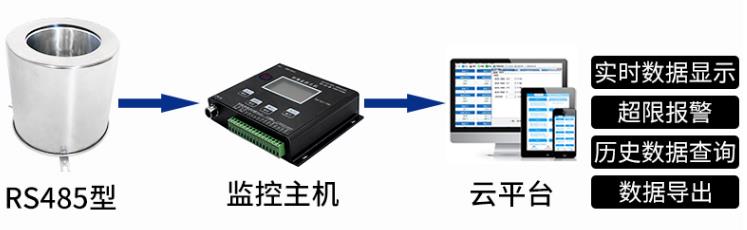

系統框架圖

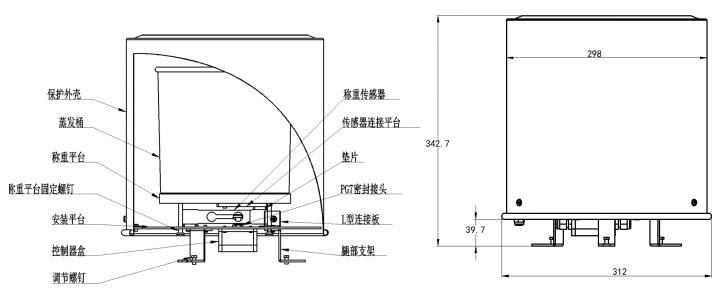

尺寸說明
安裝說明

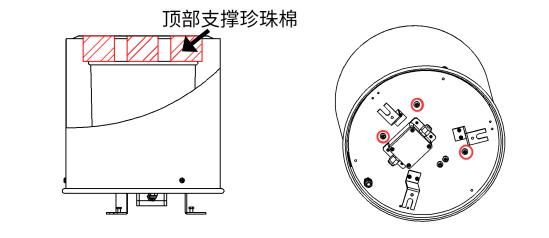

使用安裝設備前需要先將設備頂部的三個頂部支撐珍珠棉取出，再將內筒外筒之間的填充物取出，最后將底部的 3 根支撐稱的螺絲逆時針擰松（使螺紋露出3cm以上或直接拆下）。調正內筒位置（使內筒位于中心位置）避免影響傳感器的精度。
設備安裝：
安裝方式一：
可將設備安裝在氣象站立桿的托盤上。
安裝方式二:
可將設備安裝在高出地面的水泥底座上，防止雨水淹沒底盤及倒灌進設備內部從而引起設備短路或線路故障。

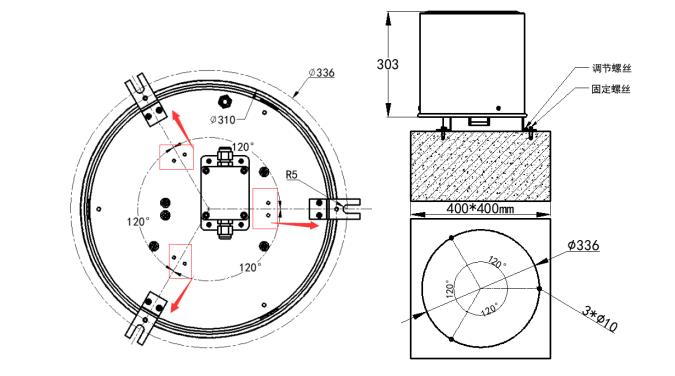

安裝步驟：首先將三個腿部支架拆裝到底座的外側安裝孔，按照下圖尺寸在水泥基礎上打 3 個φ10 安裝孔，將膨脹螺栓置于安裝孔內，用鎖緊螺母鎖緊。
接口說明
設備接線采用防水對插線，接線順序如下：
棕色 | 電源正（直流10-30V） |
黑色 | 電源負 |
綠色 | 485信號A |
藍色 | 485信號B |
