工業壁掛大氣壓力變送器
產品型號：RS-QY-*-2D-LCD
工業壁掛大氣壓力變送器選用進口高精度測量單元，設備內置高精度溫度補償，穩定性高，漂移小，可重復性高；選用壁掛式外殼可輕松固定于墻體。適用于海拔高度計、農業大棚、檔案館等需要大氣壓力監測的場所。
產品詳情
產品概述
工業壁掛大氣壓力變送器選用進口高精度測量單元，設備內置高精度溫度補償，穩定 性高，漂移小，可重復性高；選用壁掛式外殼可輕松固定于墻體。適用于海拔高度計、農業大棚、檔案館等需要大氣壓力監測的場所。
功能特點
寬范圍0-120kPa氣壓量程，可應用于各種海拔高度。
LCD液晶屏顯示。
10-30V寬直流電壓供電。
壁掛或導軌安裝。
主要技術參數
485型：
| 直流供電（默認） | 10~30V DC | |
| 精度 | ±0.15kPa@25℃ 101kPa | |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~95%RH（非結露） | |
| 測量介質 | 空氣 | |
| 氣壓量程 | 0~120kPa | |
| 長期穩定性 | 氣壓 | -0.1kPa/年 |
| 響應時間 | ≤2s | |
| 輸出信號 | 485通訊（ModBus）協議 | |
| 參數配置 | 軟件配置 | |
| 功耗 | ≤0.5W | |
模擬量型：
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 1.2W |
| 電壓輸出 | 1.2W | |
| 精度 | 氣壓 | ±0.15kPa@25℃ 101kPa |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~95%RH（非結露） | |
| 測量范圍 | 氣壓 | 0~120kPa（默認） |
| 長期穩定性 | 氣壓 | -0.1kPa/年 |
| 響應時間 | ≤2s | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
WiFi型：
| 直流供電（默認） | 10~30V DC |
| 精度 | ±0.15kPa@25℃ 101kPa |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~95%RH（非結露） |
| 測量介質 | 空氣 |
| 氣壓量程 | 0~120kPa |
| 長期穩定性 | -0.1kPa/年 |
| 響應時間 | ≤2s |
| 數據上傳時間 | 默認 10s/次，1s~65535s 可設 |
| 數據采集時間 | 2s/次 |
| WIFI 通信參數 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密類型WEP/TKIP/AES |
產品選型
| RS- | 公司代號 | ||||
| QY- | 大氣壓力變送器 | ||||
| N01- | 485（ModBus協議）輸出 | ||||
| I20- | 4~20mA電流輸出 | ||||
| V05- | 0~5V電壓輸出 | ||||
| V10- | 0~10V電壓輸出 | ||||
| WIFI- | WIFI方式上傳 | ||||
| 2D- | 工業壁掛殼 | ||||
| LCD | LCD顯示 | ||||
系統框架圖

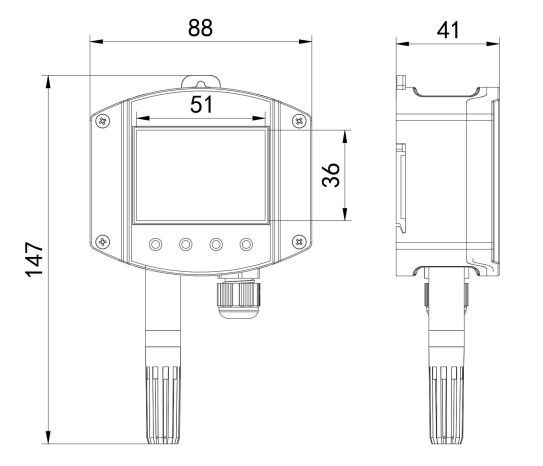

尺寸說明
單位：mm

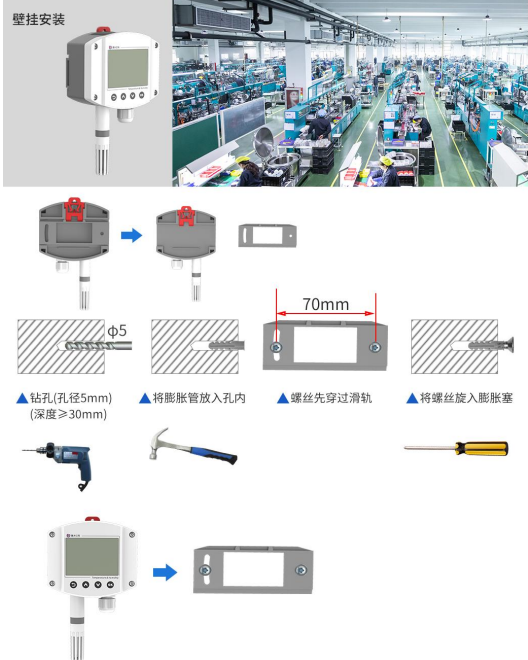

安裝說明
接口說明
