大氣壓力變送器
產品型號：RS-QY-*-2-4
該大氣壓力變送器選用進口高精度測量單元，設備內置高精度溫度補償，穩定性高，漂移小，可重復性高；選用壁掛式外殼可輕松固定于墻體。適用于小型氣象站、海拔高度計、農業大棚、檔案館等需要大氣壓力監測及溫度測量的場所。
產品詳情
產品概述
大氣壓力變送器選用進口高精度測量單元，設備內置高精度溫度補償，穩定性高，漂移小，可重復性高；選用壁掛式外殼可輕松固定于墻體。適用于小型氣象站、海拔高度計、農業大棚、檔案館等需要大氣壓力監測及溫度測量的場所。
功能特點
10-30V寬直流電壓供電，適用于各種工業場所。
多種類型模擬量類型可選；多種量程可選。
大氣壓力及溫度雙量同時測量。
寬范圍0-120kPa氣壓量程，可應用于各種海拔高度。
主要技術參數
485型：
| 直流供電（默認） | 10~30V DC | |
| 精度 | 濕度 | ±3%RH(60%RH,25℃) |
| 溫度 | ±0.5℃（25℃） | |
| 氣壓 | ±0.15kPa@25℃ 101kPa | |
| 變送器電路工作溫度 | -40℃~+60℃，0%RH~95%RH（非結露） | |
| 測量介質 | 空氣 | |
| 氣壓量程 | 0~120kPa | |
| 溫濕度量程 | -40℃~+80℃，0%RH~100%RH | |
| 長期穩定性 | 氣壓 | -0.1kPa/年 |
| 溫度 | ≤0.1℃/年 | |
| 濕度 | ≤1%/y | |
| 響應時間 | ≤1s | |
| 輸出信號 | 485通訊（ModBus）協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03 | |
| 參數配置 | 軟件配置 | |
| 功耗 | ≤0.5W | |
模擬量型：
直流供電（默認） | 10~30V DC | |
最大功耗 | 電流輸出 | 1.2W |
電壓輸出 | 1.2W | |
精度
| 氣壓 | ±0.15kPa@25℃ 101kPa |
溫度 | ±0.5℃（25℃）（默認） | |
變送器電路工作溫濕度 | -40℃~+60℃，0%RH~95%RH（非結露） | |
測量范圍 | 氣壓 | 0~120kPa（默認） |
溫度 | -40℃~80℃ | |
長期穩定性 | 氣壓 | -0.1kPa/年 |
溫度 | ≤0.1℃/年 | |
響應時間 | ≤1s | |
輸出信號 | 電流輸出 | 4~20mA |
電壓輸出 | 0~5V/0~10V | |
負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
電流輸出 | ≤600Ω | |
產品選型
| RS- | 公司代號 | |||||
| QY- | 大氣壓力變送器 | |||||
| QYWS- | 溫濕度大氣壓力一體（模擬量無此選型） | |||||
| I20- | 4~20mA電流輸出 | |||||
| V05- | 0~5V電壓輸出 | |||||
| V10- | 0~10V電壓輸出 | |||||
| N01- | 485（ModBus-RTU協議）輸出 | |||||
| WIFI- | WIFI方式上傳 | |||||
| 4G- | 4G方式上傳 | |||||
| LORA- | LoRa方式上傳 | |||||
| 2- | 壁掛王字殼 | |||||
| 4- | 外置探頭 | |||||
| 空 | 不帶顯示 | |||||
| OLED | 帶OLED屏幕顯示 | |||||

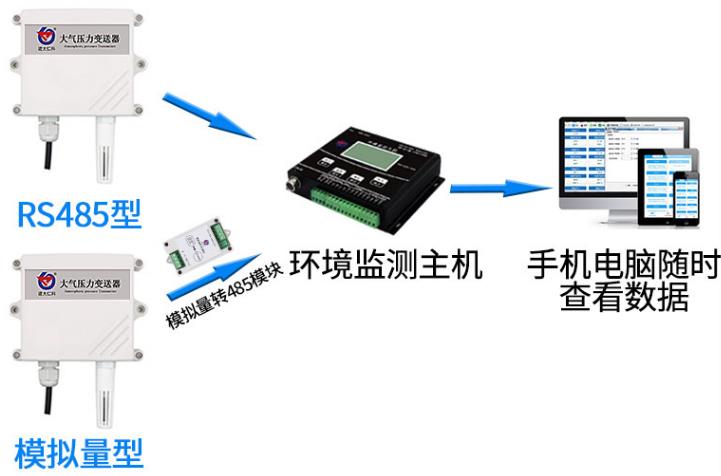

系統框架圖
尺寸說明
安裝說明
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
