雷達流量計
產品型號：RS-RAD-N01-3
一款雷達流量計系列產品，可配合本公司水雨情立桿、主機使用。主要應用于水渠、河流等需要流量及水位監測的場合。
產品詳情
產品概述
一款雷達流量計系列產品，可配合本公司水雨情立桿、主機使用。485 通信，標準 ModBus-RTU 通信協議，最遠通信距離 2000 米，產品供電為 10-30V 寬電壓供電，主要應用于水渠、河流等需要流量及水位監測的場合。
此傳感器可檢測水流速、水位高度，流速計使用雷達技術實現簡單、快捷的非接觸式水面流速測量，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響。采集流體表面流速，并通過模型計算得到過水斷面平均流速，再接水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。
功能特點
非接觸式測量，免受泥沙影響以及維護簡單 。
可檢測水流速度、水位高度、水量以及流量 。
485 通信，標準 ModBus-RTU 通信協議 。
10-30V 直流寬電壓供電 。
防水設計可用于室外。
主要技術參數
| 供電 | DC 10-30V |
| 最大功耗 | 1.3W |
| 變送器元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH （非結露） |
| 測速發射頻率 | 24.00GHz |
| 測速范圍 | 0.1 ~20m/s |
| 測速精度 | ±2% |
| 速度分辨率 | 0.01m/s |
| 測距發射頻率 | 77GHz~79GHz |
| 水位測距范圍 | 0.15 m ~65m（僅測量水位時最大量程） |
| 測距精度 | ±1mm@（4m，40%RH，25℃） |
| 測距分辨率 | 1mm |
| 使用高度 | 0~20m |
| 防水等級 | IP67 |
產品選型
| RS- | 公司代號 | |||
| RAD- | 雷達檢測 | |||
| N01- | RS485（ModBus協議） | |||
| 3 | 雷達流量計 | |||

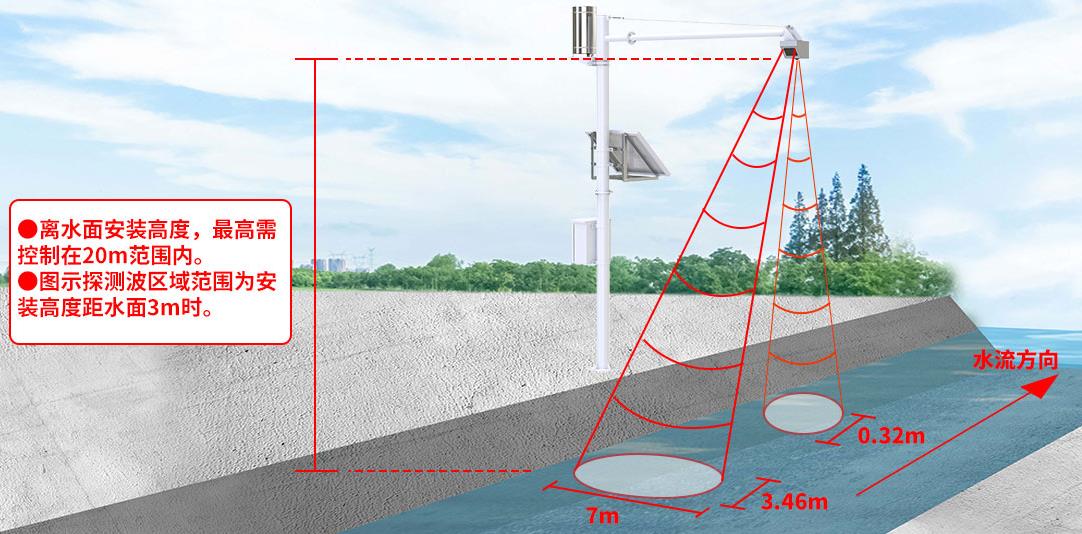

系統框架圖

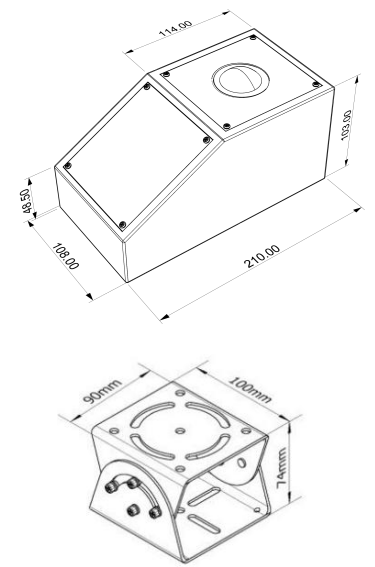

尺寸說明

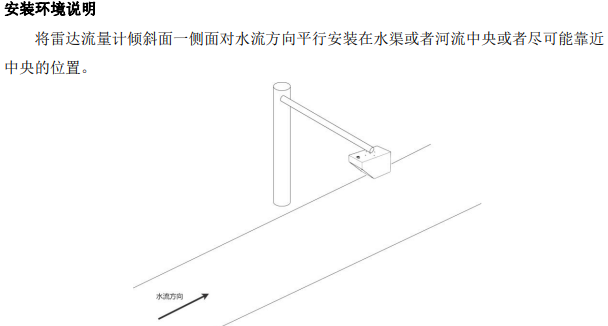

安裝說明

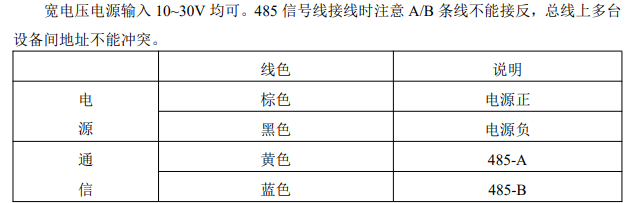

接口說明
