雷達水位計
產品型號：RS-RAD-N01-1/1L
雷達水位計是一種基于雷達技術的儀器，通過向液體表面發送雷達波速，并接收反射回來的雷達波速，測量波速傳播的時間差，從而計算出液面的高度。同時雷達液位計內部程序通過特定的算法來處理回波信號，提高測量的精度和準確度。
產品詳情
產品概述
雷達水位計系列產品，是指工作在 77-79GHz 的調頻連續波(FMCW)雷達產品。產品最大量程可以達到 70m, 盲區在 10 cm 以內。由于它工作頻率更高， 帶寬更大，測量精度更高。產品提供支架的固定方式，配合本公司水雨情立桿、 主機使用。
功能特點
基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
工作帶寬大，使產品擁有更高的測量分辨率與測量精度。
最窄8°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
一體化透鏡設計，體積精巧，便于安裝
功耗低，壽命時間長。
主要技術參數
| 供電 | DC10-30V |
| 最大功耗 | 0.6W |
| 發射頻率 | 77GHz~79GHz |
| 測量范圍 | 0.15 m ~65m |
| 分辨率 | 1mm |
| 測量精度 | ±1mm@（4m，40%RH，25℃） |
| 波束角 | 8° |
| 變送器元件耐溫及濕度 | -40℃~+80℃，0%RH~95%RH （非結露） |
| 通訊協議 | RS485輸出 |
| 防護等級 | IP67 |
產品選型
| RS- | 公司代號 | |||
| RAD- | 雷達監測 | |||
| N01- | 485接口輸出 | |||
| 1 | 雷達水位計帶喇叭口 | |||
| 1L | 雷達水位計 | |||

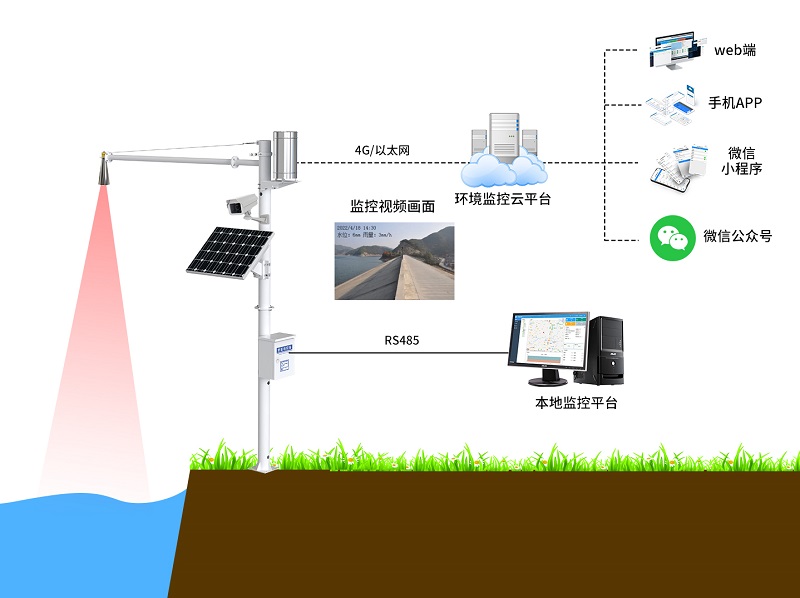

系統框架圖

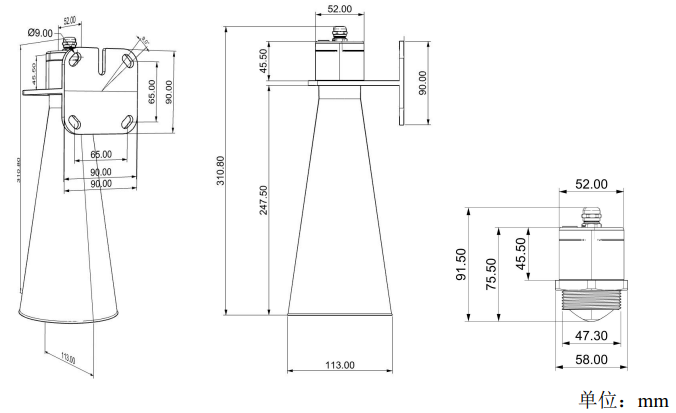

尺寸說明
安裝說明

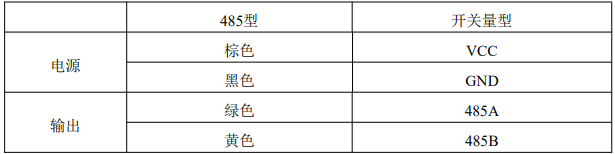

接口說明
寬電壓電源輸入 10~30V 均可。485 信號線接線時注意 A/B 兩條線不能接反，總線上多 臺設備間地址不能沖突。串口參數：RS458，波特率--9600，數據位--8，停止位--1，校驗位 --無。注意設備供電電壓在 10V--30V 范圍內，建議使用 12V 供電。
