水雨情在線監測站
產品型號：RS-RADN/RADT
產品概述
河流、水庫、大壩作為重要的水利基礎設施，在水資源配置、防火減災中發揮至關重要的作用。近年來，水資源對我國經濟發展影響急劇增大，水雨情在線監測站的作用也愈發明顯，因其自身安全性所導致的潰壩洪水風險問題，也會給相關地區帶來潛在的安全隱患；盡管事故發生的概率極低，但其失事后果嚴重，損失巨大。我公司針對此問題設計出 一款水雨情在線監測站，用于預防、防范此問題。
RS-RADN 水雨情在線監測站是一款我公司標準配置的氣象站。該設備具有 1 路 ModBus-RTU 主站接口（可通過此接口連接我公司 485 變送器：1 路風速，1 路風向，1 路 空氣溫濕度，1 路噪聲，1 路空氣質量，1 路大氣壓力，1 路光照，1 路雨雪狀態，1 路紫外線，1 路總輻射，1 路負氧離子）、1 路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量），1 路繼電器輸出（選配）；可選擇雷達水位計或雷達流量計其中一種，該設備可通過 4G 上傳或網口上傳方式將數據上傳值監控軟件平臺，同時該氣象站還帶有 1 路 ModBus-RTU 從站接口也可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等；還能外接 1 路 LED 屏顯示（默認點陣數 96*48）。
功能特點
外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。
選配1路繼電器輸出，可做遠程手動控制。
1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數1024*256）。
多種測量要素可自由搭配。
搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
主要技術參數
| 參數名稱 | 范圍或接口 | 說明 |
| 供電 | 太陽能供電 | 配套我司太陽能35W電池板和20Ah蓄電池 （蓄電池續航時間7天左右） |
| 數據上傳接口 | 4G | 通過4G方式上傳數據 |
| RJ45網口 | 通過網口方式上傳數據 或4G上傳方式無法共存 | |
| ModBus-RTU 從站接口 | 支持外部設備通過ModBus-RTU協議問詢氣象站中的數據。 | |
| 數據采集通信接口 | 主RS485接口 | 能夠采集485接口的變送器的數據，最長通信距離≥1500m |
| 點陣LED屏顯示接口 | LED屏顯示接口 | 市電供電情況下可搭配96*48點陣的室外屏 |
| 1路繼電器輸出（選配） | 繼電器干接點輸出 | 繼電器容量：250VAC/30VDC 5A 可用作遠程控制 |
| 1路翻斗式雨量計脈沖信號輸入 | 采集磁開關脈沖信號進行雨量計量 | 默認脈沖當量：0.2mm 可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。 （默認采用第二路開關量作為雨量計輸入） |
| 數據上傳間隔 | 30s~10000s | 數據上傳間隔30s~10000s可設（默認30s） |
產品選型
| RS- | 公司代號 | |||||
| RADN- | 雷達水位監測 | |||||
| RADT-3- | 雷達流量監測（使用高度0-20米） | |||||
| M20- | 3米立桿+2米橫桿 | |||||
| LED- | 220V市電供電、帶96*48 LED顯示屏 | |||||
| LED-12- | 可搭配12V太陽能供電系統的LED顯示屏 | |||||
| DC-12- | 太陽能電池板加蓄電池供電（35W 20Ah） | |||||
| Y- | 220V交流電源（市電）供電 | |||||
| ETH- | 以太網方式上傳 | |||||
| 4G- | 4G上傳 | |||||
| 空 | 不帶觸摸屏 | |||||
| HMI | 帶觸摸屏 | |||||

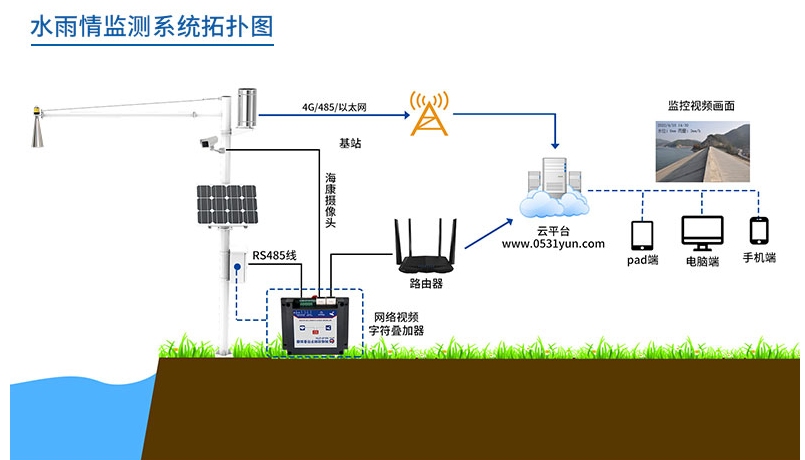

系統框架圖
尺寸說明
安裝說明
接口說明

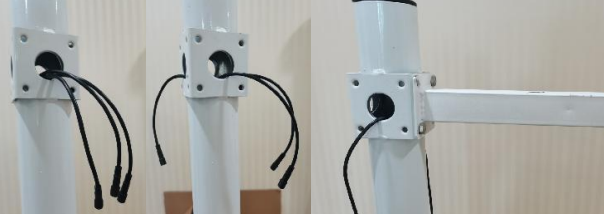

一對一接線方式：此方式適用于帶集線器的箱體，也是立桿內部走線，每臺設備都配有2.5米延長線，延長線的公頭母頭均貼有線標，用戶按線標將延長線公頭與設備連接，另一端穿過支架放進立桿內部；立桿安裝配電箱的部位做有微聯孔，箱體中的防水對插線公頭也貼有線標，用戶使用時需將微聯孔敲開，將立桿中的線通過微聯孔勾出，接在配電箱內部對應線標的公頭上即可完成安裝。
