產品概述
該設備是一款工業級通用顆粒物濃度變送器，采用激光散射測量原理，通過獨有的數據雙頻采集技術進行篩分，得出單位體積內等效粒徑的顆粒物粒子個數，并以科學獨特的算法計算出單位體積內等效粒徑的顆粒物質量濃度。該變送器專業應用于管道顆粒物濃度測量，設備采用防水外殼設計，管道式安裝方式，現場安裝方便，采用抗干擾電路設計，可經受住現場變頻器等各種強電磁干擾。
功能特點
通過獨有的數據雙頻采集技術進行篩分，同時輸出PM2.5、PM10，一致性可達±10%
采用激光散射測量原理，并以科學獨特的算法計算出單位體積內等效粒徑的顆粒物質量濃度。
主要技術參數
485型：
| 直流供電（默認） | 10~30V DC | |
| 功耗 | 0.5W | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH 非結露 | |
| 通信接口 | 485通訊（ModBus）協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 支持功能碼：03 | |
| 參數設置 | 用提供的配置軟件通過485接口進行配置 | |
| 分辨率 | 1μg/m3 | |
| 精度 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@0~100μg/m3、25℃、50%RH） | |
| 測量范圍 | PM2.5 | 0~1000μg/m3 |
| PM10 | 0~1000μg/m3 | |
| 響應時間 | ≤90s | |
| 預熱時間 | ≤2min | |
模擬量型：
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 1.2W |
| 電壓輸出 | 1.2W | |
| 分辨率 | 1μg/m3 | |
| 精度 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@0~100μg/m3、25℃、50%RH） | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH 非結露 | |
| 測量范圍 | PM2.5 | 0~1000μg/m3（默認） |
| PM10 | 0~1000μg/m3（默認） | |
| 響應時間 | ≤90s | |
| 預熱時間 | ≤2min | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
以上陳述的性能數據是在使用我司測試系統及軟件的測試條件下獲取的。為了持續改進產品，我司保留更改設計功能和規格的權利，最新技術參數請于購買前參照我司官方說明書，本網站中體現的設備技術參數不能代表本設備最新參數。如有出入，恕不另行通知。
產品選型
| RS- | 公司代號 | |||
| PM- | 空氣質量變送器 | |||
| N01- | 485（ModBus協議）輸出 | |||
| I20- | 4～20 mA電流輸出 | |||
| V05- | 0～5V電壓輸出 | |||
| V10- | 0～10V電壓輸出 | |||
| 2HFL | 防水管道式大王字殼 | |||
系統框架圖

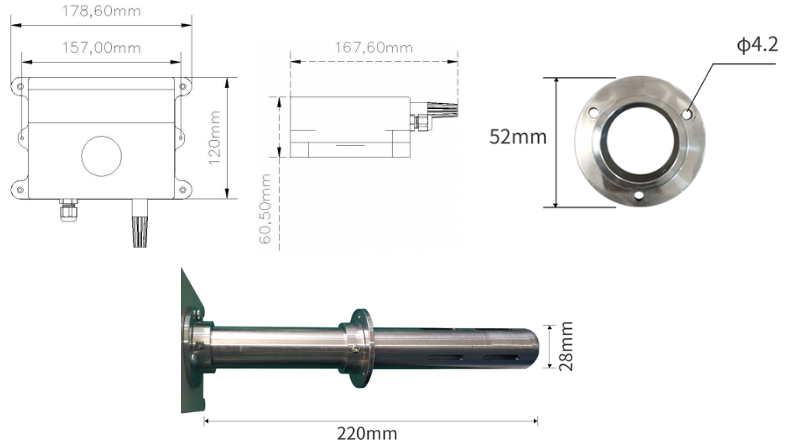

尺寸說明

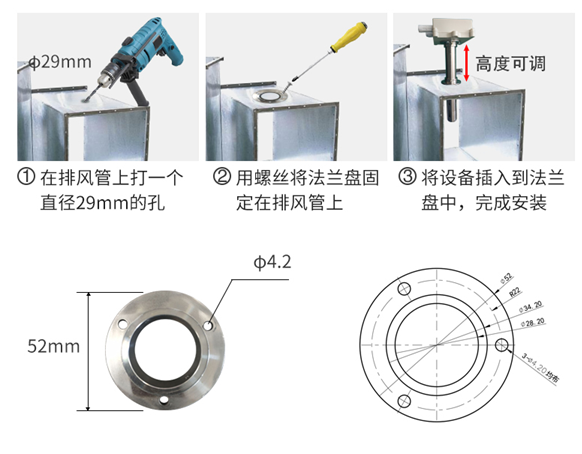

安裝說明
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
