空氣質量變送器
產品型號：RS-PM-*-2
RS-PM-*-2 是一款工業級通用顆粒物濃度變送器，采用激光散射測量原理，通過獨有的數據雙頻采集技術進行篩分，得出單位體積內等效粒徑的顆粒物粒子個數，并以科學獨特的算法計算出單位體積內等效粒徑的顆粒物質量濃度。
產品詳情
產品概述
RS-PM-*-2 是一款工業級通用顆粒物濃度變送器，采用激光散射測量原理，通過獨有的數據雙頻采集技術進行篩分，得出單位體積內等效粒徑的顆粒物粒子個數，并以科學獨特的算法計算出單位體積內等效粒徑的顆粒物質量濃度，并以RS485信號、模擬量信號（4-20mA、0-10V、0-5V）、WIFI信號進行數據輸出。可用于室外氣象站、揚塵監測、圖書館、檔案館、工業廠房等需要PM2.5或PM10濃度監測的場所。
功能特點
PM2.5、PM10同時輸出。
獨有雙頻數據采集及自動標定技術，一致性可達±10%。
采用先進的激光防衰減技術，保證設備長期穩定性。
可同時適用于四線制與三線制接法。
主要技術參數
485型：
| 直流供電（默認） | 10~30V DC | |
| 功耗 | 0.5W | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH 非結露 | |
| 通信接口 | 485通訊（ModBus）協議 波特率：2400、4800（默認）、9600 數據位長度：8位 奇偶校驗方式：無 停止位長度：1位 默認ModBus通信地址：1 | |
| 參數設置 | 用提供的配置軟件通過485接口進行配置 | |
| 分辨率 | PM2.5/PM10/PM1.0 | 1μg/m3 |
| 溫度 | 0.1℃ | |
| 濕度 | 0.1%RH | |
| 精度 | PM2.5 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@0~100μg/m3、25℃、50%RH） |
| A精準度 | 濕度：±2%RH(60%RH,25℃) | |
| 溫度：±0.4℃（25℃） | ||
| B精準度 （默認） | 濕度：±3%RH(60%RH,25℃) | |
| 溫度：±0.5℃（25℃） | ||
| 測量范圍 | PM2.5 | 0~1000μg/m3 |
| PM10 | 0~1000μg/m3 | |
| PM1.0 | 0~1000μg/m3 | |
| 溫度 | -40~+80℃ | |
| 濕度 | 0%RH-100%RH | |
| 響應速度 | ≤90s | |
| 預熱時間 | ≤2min | |
| 安裝方式 | 壁掛式 | |
模擬量型：
| 直流供電（默認） | 10~30V DC | |
| 最大功耗 | 電流輸出 | 1.2W |
| 電壓輸出 | 1.2W | |
| 分辨率 | 1μg/m3 | |
| PM2.5精度 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@0~100μg/m3、25℃、50%RH） | |
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH 非結露 | |
| 測量范圍 | PM2.5 | 0~1000μg/m3（默認） |
| PM10 | 0~1000μg/m3（默認） | |
| 響應速度 | ≤90s | |
| 預熱時間 | ≤2min | |
| 輸出信號 | 電流輸出 | 4~20mA |
| 電壓輸出 | 0~5V/0~10V | |
| 負載能力 | 電壓輸出 | 輸出電阻≤250Ω |
| 電流輸出 | ≤600Ω | |
WIFI型：
| 功耗 | 0.6W（24V DC） |
| 供電 | 10~30V DC |
| 測量范圍 | 0-1000μg/m3 |
| PM2.5精度 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@0~100μg/m3、25℃、50%RH） |
| 系統預熱時間 | 2min |
| 響應時間 | ≤90s |
| 分辨率 | 1μg/m3 |
| 工作環境 | -20℃~+60℃，0%RH~95%RH 非結露 |
| 數據上傳時間 | 默認 10s/次，1s~65535s 可設 |
| 數據采集時間 | 2s/次 |
| WIFI 通信參數 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密類型WEP/TKIP/AES |
以上陳述的性能數據是在使用我司測試系統及軟件的測試條件下獲取的。為了持續改進產品，我司保留更改設計功能和規格的權利，最新技術參數請于購買前參照我司官方說明書，本網站中體現的設備技術參數不能代表本設備最新參數。如有出入，恕不另行通知。
產品選型
| RS- | 公司代號 | |||
| PM- | 空氣質量 | |||
| PMWS- | 空氣質量+空氣溫濕度（僅支持485選型） | |||
| N01- | 485（ModBus協議）輸出 | |||
| I20- | 4～20 mA電流輸出 | |||
| V05- | 0～5V電壓輸出 | |||
| V10- | 0～10V電壓輸出 | |||
| WIFI- | WIFI型輸出 | |||
| LORA- | LoRa型輸出 | |||
| 2 | 壁掛殼 | |||
| BYH | 百葉盒 | |||
系統框架圖

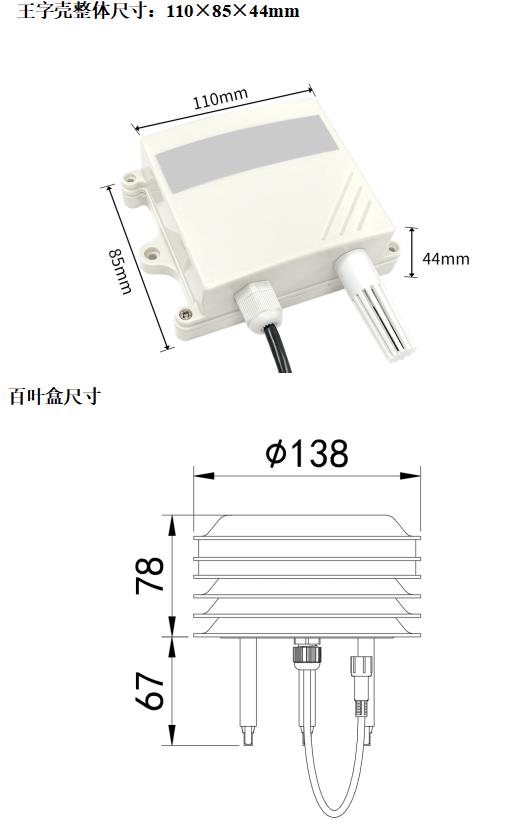

尺寸說明

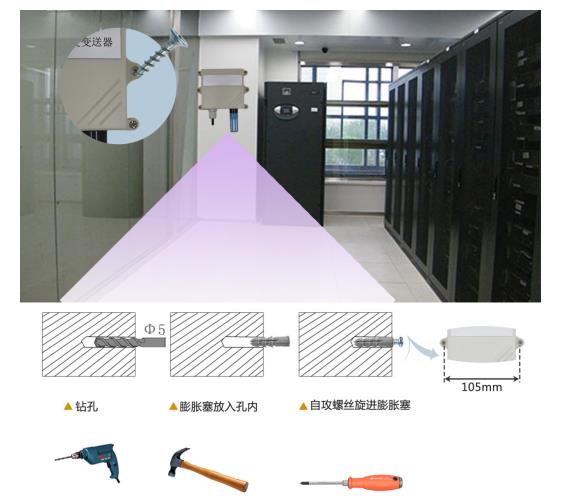

安裝說明
王字殼安裝
百葉盒安裝
接口說明
寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。
線色 | 說明 | |
電 源 | 棕色 | 電源正（10~30V DC） |
黑色 | 電源負 | |
通 信 | 黃色 | 485-A |
藍色 | 485-B |
