多功能空氣質量變送器
產品型號：RS-MG111-*-1
多功能空氣質量變送器是我公司自主研發的一款空氣環境綜合指數監測儀，用于檢測空氣環境中的PM2.5、PM10、溫度、濕度、氣壓、光照、TVOC、氧氣、二氧化碳、一氧化碳、甲醛、臭氧、氫氣、二氧化硫、二氧化氮、氨氣等參數，功能非常強大，基本涵蓋了反映空氣質量的各個指標。
產品詳情
產品概述
RS-MG111-N01-1 是我公司自主研發的一款空氣環境多要素變送器，用于檢測空氣環境中的溫度、濕度、PM2.5、PM10、TSP、大氣壓力、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3、煙霧等多種要素，基本涵蓋了反映空氣質量的各個指標。 變送器采用原裝進口的傳感器及控制芯片，具備高分辨率、穩定性好的特點。廣泛應用于樓宇暖通、建筑節能、智能家居、學校、醫院、機場車站等場所。
功能特點
集多種測量要素于一體，功能強大。
溫濕度測量單元為瑞士進口，測量準確。
氣體單元采用電化學式和催化燃燒式傳感器，具有極好的靈敏度和重復性。
TVOC測量單元采用國外進口高靈敏度的氣體檢測探頭，技術成熟，并且使用高性能信號采集電路，信號穩定，準確度高。
寬范圍 0-120kPa 氣壓量程，可應用于各種海拔高度。
主要技術參數
表一：
| 直流供電（默認） | DC 10-30V |
| 最大功耗 | WIFI型：1.6W（24V DC供電） |
| 4G型：1.6W（24V DC供電） | |
| RS485型：1.5W（24V DC供電） | |
| ETH型：1.6W（24V DC供電） | |
| 檢測參數 | 溫度、濕度、PM2.5、PM10、TSP、大氣壓力、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3、煙霧 |
| 工作環境 | 溫度-10℃-55℃；濕度0~95%RH 無冷凝 TSP要素：溫度-10℃-55℃；濕度0~70%RH |
| 信號輸出 | RS485輸出（標準ModBus-RTU協議） |
| 4G 無線傳輸 | |
| WIFI 無線傳輸 | |
| RJ45網口上傳，支持靜態IP地址、IP地址自動獲取功能、支持跨網關、域名解析 | |
| 產品材質 | ABS |
| 安裝方式 | 壁掛、吸頂 |
表二：
| 檢測參數 | 量程 | 分辨率 | 精度 | 預熱時間 |
| PM2.5 | 0~1000μg/m3 | 1μg/m3 | 顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@100μg/m3、25℃、50%RH） | ≤2min |
| PM10 | 0~1000μg/m3 | |||
| TSP | 0~20000μg/m3 | 1μg/m3 | ±25%或±40μg/m3取大值(@1000μg/m3，25℃,50%RH） | |
| TSP（高精度） | 0~20000μg/m3 | 1μg/m3 | ±20%或±30μg/m3取大值(@1000μg/m3，25℃,50%RH） | |
| 溫度 | -40℃~+120℃，默認-40℃~+80℃ | 0.1℃ | ±0.5℃(25℃） | |
| 濕度 | 0%RH-100%RH | 0.1%RH | ±3%RH（60%RH,25℃） | |
| 大氣壓力 | 0~120kPa | 0.1kPa | ±0.15kPa@25℃101kPa | |
| 光照度 | 0~20萬Lux | 1Lux | ±7%(25℃) | |
| TVOC | 0~60000ppb | 1ppb | 典型精度：8%FS(@C2H6O，0.5ppm，25℃，50%RH) | |
| 二氧化碳 | 0~5000ppm | 1ppm | ±(50ppm+ 3%F·S) | 2min(可用)、10min(最大精度) |
| 甲醛 | 0~5ppm | 0.01ppm | 精度：±5%FS（@1ppm、25℃、50%RH） | ≥5 min |
| 臭氧 | 0~10ppm | 0.01ppm | 精度：±6%FS（@5ppm、25℃、50%RH） | ≥5min |
| O2 | 0~25%VOL | 0.1%VOL | ±2%FS | ≥5min |
| H2S | 0~100ppm | 1ppm | ±2ppm或±10% | ≥5min |
| CH4 | 0~100%LEL | 1%LEL | ±5%FS | ≥5min |
| CO | 0~1000ppm | 1ppm | ±5ppm或±10% | ≥5min |
| NO2 | 0~20ppm | 0.1ppm | ±5%FS | ≥5min |
| SO2 | 0~20ppm | 0.1ppm | ±5%FS | ≥5min |
| H2 | 0~1000ppm | 1ppm | ±5%FS | ≥5min |
| NH3 | 0~100ppm | 1ppm | ±8% | ≥5min |
| 噪聲 | 30~130dB | 0.1dB | ±0.5dB（在參考音準，94dB@1kHz） | |
| 異味（電化學型） | 0~5ppm | 0.001ppm | 典型精度：±10%FS（@H2S，5ppm） | ≥5min |
| 異味（高精度） | 0~5ppm | 0.001ppm | 典型精度：±5%FS（@H2S，500ppb） | ≥5min |
| 異味（半導體型） | 0.03~3ppm | 0.001ppm | ±13%FS（@C2H6O，5ppm,20℃，65%RH） | ≥60min |
| 煙霧 | 0~10000ppm | 1ppm | ±5%FS（@C3H8，2000ppm、25℃、50%RH） | ≥24h |
產品選型
| RS- | 公司代號 | |||||
| MG | 復合式空氣質量檢測儀 | |||||
| 11 | 檢測儀可測要素種類數量 | |||||
| 1- | 要素組合形式序號 | |||||
| N01- | RS485輸出 | |||||
| 4G- | 4G方式上傳 | |||||
| WIFI- | WIFI模式（2.4GHz）上傳數據 | |||||
| WIFI5- | WIFI模式（2.4GHz/5GHz）上傳數據 | |||||
| ETH- | 以太網方式上傳 | |||||
| 1 | 檢測儀外殼 | |||||
要素種類說明：
| 14種可選檢測要素 | 編號 | 說明 | ||
| PM2.5 | A | |||
| PM10 | ||||
| TSP | T | 總懸浮顆粒物 | ||
| TSP（高精度） | TH | 高精度總懸浮顆粒物 | ||
| 溫度 | B | 空氣溫度、濕度 | ||
| 濕度 | ||||
| 大氣壓力 | C | 0~120kPa | ||
| 光照度 | D | 0~20萬Lux | ||
| TVOC | E | 總揮發性有機物量程0~60000ppb，分辨率1ppb | ||
| 二氧化碳 | F | CO2量程0-5000ppm | ||
| 甲醛 | G | 5P | CH2O量程0~5ppm | |
| 臭氧 | H | 10P | O3量程0~10ppm | |
| 異味（高精度） | RH | 5P | 量程0~5ppm | |
| 除上述檢測元素外，可從右側氣體選型中任選三種氣體 | I | O2 | 30VOL | O2量程30VOL |
| J | H2S | 100P | H2S量程100 ppm | |
| K | CH4 | 100LEL | CH4量程100 LEL | |
| L | CO | 1000P | CO量程1000 ppm | |
| M | NO2 | 20P | NO2量程20ppm | |
| N | SO2 | 20P | SO2量程20ppm | |
| O | H2 | 1000P | H2量程1000ppm | |
| P | NH3 | 100P | NH3量程100ppm | |
| Q | 噪聲 | 量程30~130dB | ||
| S | 異味（半導體型） | 3P | 量程0.03~3ppm | |
| R | 異味（電化學型） | 5P | 量程0~5ppm | |
| U | 煙霧 | 10000P | 量程0~10000ppm | |

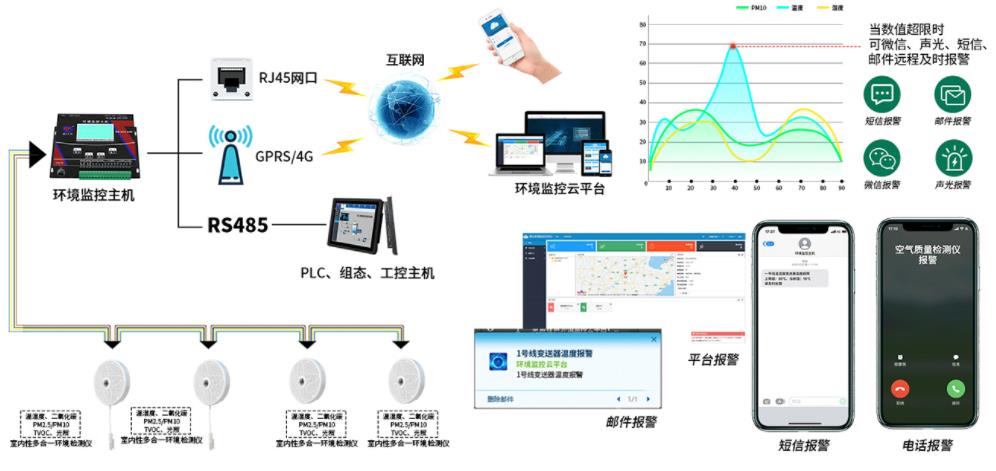

系統框架圖
尺寸說明
單位：mm
安裝說明
接口說明
